Ver más grande

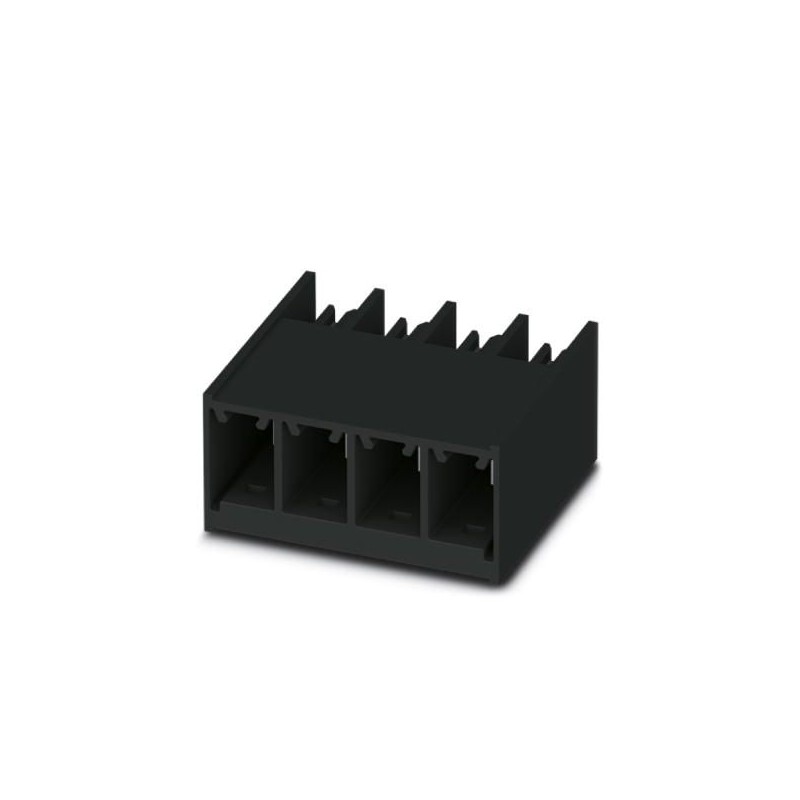

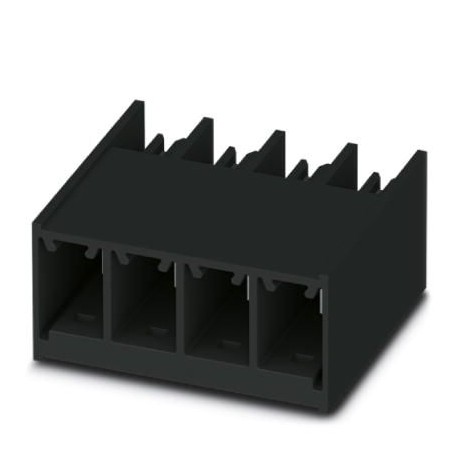

PC 6/ 4-G1-7,62 BK 1717018 PHOENIX CONTACT Carcasa base placa de circuito impreso, corriente nominal: 41 A, ..
PC 6/ 4-G1-7,62 BK
1717018
PHOENIX_CONTACT
25
Carcasa base placa de circuito impreso, corriente nominal: 41 A, tensión de dimensionamiento (III/2): 630 V, número de polos: 4, paso: 7,62 mm, color: negro, superficie contactos: Estaño
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón setecientos diecisiete mil dieciocho |
|---|---|
| Unidad de embalaje | 25 pc |
| Cantidad de orden mínima | 25 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626514956 |
| Peso por Pieza (sin incluir el embalaje) | 10.720 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos treinta |
| País de origen | CN (China) |
Propiedades del elemento
| Breve descripción del artículo | Tarjeta de circuito impreso del conector |
|---|---|
| Sistema de Plug-ins | PODER COMBICOM 6 |
| Tipo de contacto | Conector macho |
| Gama de artículos | PC 6/..-G1 |
| Cancha | 7.62 mm |
| Número de posiciones | Cuatro |
| Tipo de montaje | Soldadura por ola |
| Número de niveles de | Uno |
Parámetros eléctricos
| Corriente nominal | 41 Un |
|---|---|
| Tensión nominal de aislamiento (III/2) | 630 V |
| Tensión de impulso admisible (III/2) | 6 kV |
Datos del Material - contacto
| Nota | WEEE/RoHS-obediente, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contacto | Aleación de Cu |
| Características de la superficie | Recubrimiento de estaño |
| De Metal de la superficie superficie de contacto (capa superior) | Estaño (2 - 4 µm Sn) |
| De Metal de la superficie superficie de contacto (capa media) | Níquel (1.3 - 3 µm Ni) |
| La superficie de Metal de soldadura de superficie (capa superior) | Estaño (2 - 4 µm Sn) |
| La superficie de Metal de soldadura de superficie (capa media) | Níquel (1.3 - 3 µm Ni) |
Los datos de Material de vivienda
| Material aislante | PA GF |
|---|---|
| Material aislante grupo | Yo |
| CTI según IEC 60112 | Seiscientos |
| Clasificación de inflamabilidad según UL 94 | V0 |
Dimensiones del producto
| Longitud [ l ] | 28.2 mm |
|---|---|
| Ancho [ w ] | 30.88 mm |
| Altura [ h ] | 16.1 mm |
| Cancha | 7.62 mm |
| Altura (sin soldadura del pin) | 13.5 mm |
| La soldadura del pin [P] | 2.6 mm |
| Pin dimensiones | 0.8 x 1 mm |
| La dimensión de una | 22.86 mm |
Información de embalaje
| Tipo de embalaje | embalado en cajas de cartón |
|---|---|
| Piezas por paquete | Veinticinco |
| Denominación unidades de embalaje | Pcs. |
Condiciones ambientales
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (de la asamblea) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C |
La terminación y el método de conexión
| La conexión del Conductor de prueba | El despojado-off extremos de la más grande director de orquesta puede ser completamente insertado en la apertura de la terminal punto sin hacer uso excesivo de la fuerza. |
|---|---|
| El resultado de la prueba | La prueba pasa |
| Prueba repetida de conexión y liberación | IEC 60998-2-3:2002-12 |
| La prueba pasa | |
| Prueba para el conductor de los daños y flojedad. | IEC 60998-2-3:2002-12 |
| La prueba pasa |
Pull-out test
| Pull-out test | IEC 60998-2-3:2002-12 |
|---|---|
| La prueba pasa | |
| Sección cruzada del Conductor / conductor tipo / fuerza de tracción | 16 mm2 / flexible / > 100 N |
Ensayos mecánicos según la norma
| Especificación de prueba | IEC 61984 |
|---|---|
| Examen Visual | La prueba pasa IEC 60512-1-1:2002-02 |
| Dimensiones de la prueba | La prueba pasa IEC 60512-1-2:2002-02 |
| La resistencia de marcado | La prueba pasa IEC 60068-2-70:1995-12 |
| Resultado | La prueba pasa |
| Especificación | IEC 60512-13-2:2006-02 |
| No. de los ciclos de | Veinticinco |
| La inserción de la fuerza por pos. aprox. | 13 N |
| Retirar la fuerza por pos. aprox. | 16 N |
| La polarización y la codificación | La prueba pasa IEC 60512-13-5:2006-02 |
| Resultado | La prueba pasa |
| Especificación | IEC 60512-15-1:2008-05 |
| Prueba de fuerza por pos. | 20 N |
Aire separaciones y distancias de fuga
| Especificación | IEC 60664-1:2007-04 |
|---|---|
| Material aislante grupo | Yo |
| Voltaje | 630 V |
| Tensión nominal de aislamiento (III/3) | 630 V |
| Tensión nominal de aislamiento (III/2) | 630 V |
| Tensión nominal de aislamiento (II/2) | 1000 V |
| Tensión de impulso admisible (III/3) | 6 kV |
| Tensión de impulso admisible (III/2) | 6 kV |
| Tensión de impulso admisible (II/2) | 6 kV |
Los ciclos de temperatura
| Especificación | IEC 60998-2-3:2002-12 |
|---|---|
| Corriente de prueba (sección mínima) | 32 CC |
| Los ciclos de temperatura | Trescientos ochenta y cuatro |
Ensayos mecánicos (A)
| Especificación de prueba | IEC 61984 |
|---|---|
| La inserción de la fuerza por pos. aprox. | 13 N |
| Retirar la fuerza por pos. aprox. | 16 N |
| La polarización cuando se inserta requisito >20 N | La prueba pasa |
| Contacto titular en los requisitos de inserción >20 N | La prueba pasa |
Prueba de durabilidad (B)
| Especificación | IEC 60512-9-1:2010-03 |
|---|---|
| La resistencia de contacto de RUno | 0.7 mΩ |
| Inserción/retirada de los ciclos de | Veinticinco |
| La resistencia de contacto de RDos | 0.7 mΩ |
| Tensión soportada de impulso a nivel del mar | 9.8 kV |
| Tensión soportada a frecuencia industrial | 4.26 kV |
Climáticas pruebas (D)
| Especificación | ISO 6988:1985-02 |
|---|---|
| El estrés por frío | -40 °C/2 h |
| El estrés térmico | 100 °C/168 h |
| Corrosivo estrés | 0.2 dmTresASÍDosen 300 dmTres/40 °C/1 ciclo |
| Tensión soportada de impulso a nivel del mar | 9.8 kV |
| Tensión soportada a frecuencia industrial | 4.26 kV |
Ambientales y de durabilidad de las pruebas (E)
| Especificación | IEC 61984:2008-10 |
|---|---|
| Resultado, el grado de protección, IP código | Dedo con la seguridad, IP20, prueba de dedo |
Clasificaciones
eCl@ss 5.1Veintisiete millones doscientos sesenta mil setecientoseCl@ss 6.0Veintisiete millones doscientos sesenta mil setecientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos doseCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos doseCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos dos
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
