PC 6/ 2-G-7,62 1054546 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 6 mm2, color..
PC 6/ 2-G-7,62
1054546
PHOENIX_CONTACT
50

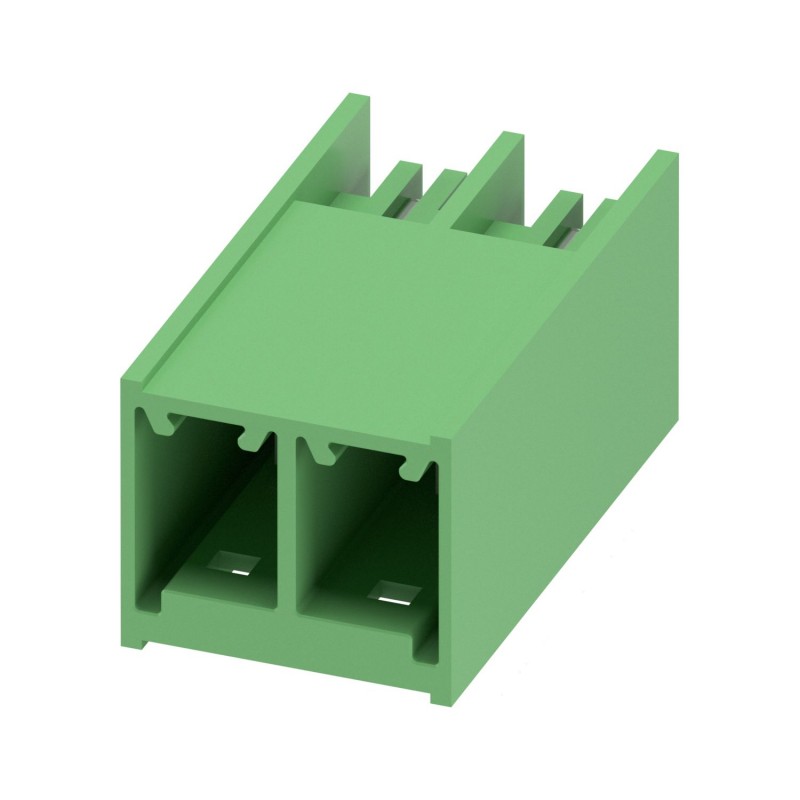

Carcasa base placa de circuito impreso, sección nominal: 6 mm², color: verde, corriente nominal: 41 A, tensión nominal (III/2): 630 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: PC 6/..-G, paso: 7,62 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 6, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Carcasa base placa de circuito impreso, corriente nominal: 41 A, tensión de dimensionamiento (III/2): 630 V, sección nominal: 6 mm², número de polos: 2, paso: 7,62 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2,6 mm
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1054546 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABCBA - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4055626689531 |
| Peso por unidad (sin incluir el embalaje) | 5,690 g |
| Número de tarifa arancelaria | 85366930 |
Propiedades del artículo
| Abreviatura | Carcasa pasamuros |
|---|---|
| Sistema enchufable | POWER COMBICON 6 |
| Tipo de contacto | Macho |
| Familia de artículos | PC 6/..-G |
| Paso | 7,62 mm |
| Número de polos | 2 |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Bloqueo | sin |
| Número de pisos | 1 |
| 1 | |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal área de contacto (capa superior) | Estaño (2 - 4 µm Sn) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (1,3 - 3 µm Ni), |
| Superficie de metal área de soldadura (capa superior) | Estaño (2 - 4 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (1,3 - 3 µm Ni) |
Datos del material - carcasa
| Aislamiento | PA GF |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
Dimensiones del producto
| Longitud [ l ] | 28,2 mm |
|---|---|
| Anchura [ w ] | 15,64 mm |
| Altura [ h ] | 16,1 mm |
| Paso | 7,62 mm |
| Altura de construcción (altura sin espiga de soldadura) | 13,5 mm |
| Longitud del pin [P] | 2,6 mm |
| Dimensiones de patilla | 1 x 1,2 mm |
| Media a | 7,62 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
Líneas de fuga y espacios de aire
| Espacios de aire y líneas de fuga | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Tensión de aislamiento de dimensionamiento (III/3) | 630 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 630 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/3) | 5,5 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/2) | 5,5 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (II/2) | 5,5 mm |
| Valor mínimo de la línea de fuga (III/3) | 8 mm |
| Valor mínimo de la línea de fuga (III/2) | 3,2 mm |
| Valor mínimo de la línea de fuga (II/2) | 5 mm |
Normas y especificaciones
| Conexión según norma | EN-VDE |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 2 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 7.62 mm |
| Dimensión modular de las conexiones (EF006827) | 7.62 mm |
| Corriente nominal In (EF008250) | 41 A |
| Tensión nominal (EF000228) | 630 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.7 mm |
| Longitud del pin (EF006825) | 2.6 mm |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
