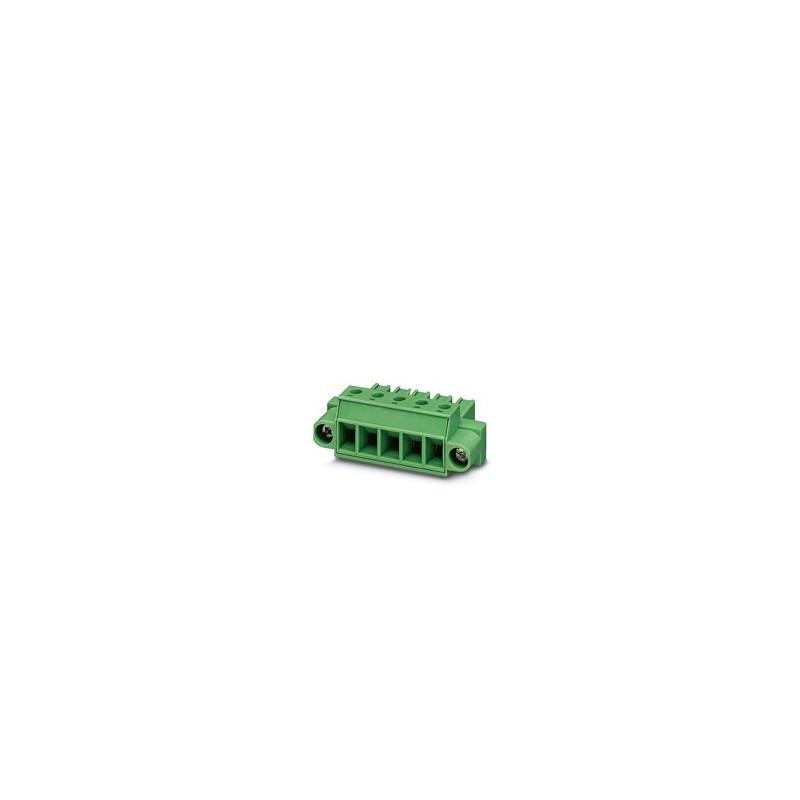

PC 4/ 5-STF-7,62 BD:5-1 SO 1906116 PHOENIX CONTACT Conector para placa de circuito impreso, corriente nomina..
PC 4/ 5-STF-7,62 BD:5-1 SO
1906116
PHOENIX_CONTACT
50
Conector para placa de circuito impreso, corriente nominal: 20 A, número de polos: 5, paso: 7,62 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: verde, superficie contactos: Estaño
Conector para placa de circuito impreso, sección nominal: 4 mm2, color: verde, corriente nominal: 20 A, tensión nominal (III/2): 630 V, superficie contactos: Estaño, tipo de conexión del contacto: Hembra, número de filas: 1, número de polos: 5, familia de artículos: PC 4/..-STF, paso: 7,62 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - Gancho de sujeción, sistema enchufable: COMBICON PC 4, bloqueo: Bloqueo por tornillo, tipo de fijación: Sujeción aérea (tornillo), tipo de embalaje: empaquetado en caja
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos técnicos
Propiedades del artículo
| Línea de productos | COMBICON Connectors L |
| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | PC 4/..-STF |
| Número de polos | 5 |
| Paso | 7,62 mm |
| Número de filas | 1 |
| Brida de sujeción | Sujeción aérea (tornillo) |
Propiedades eléctricas
| Corriente nominal IN | 20 A |
| Tensión nominal UN | 630 V |
| Grado de polución | 3 |
| Resistencia de contacto | 0,5 mΩ |
| Tensión de dimensionamiento (III/3) | 400 V |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión de dimensionamiento (III/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
| Tensión nominal (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Datos de conexión
| Tecnología de conexión | |
| Construcción | Estándar |
| Sistema de conectores | COMBICON PC 4 |
| Sección nominal | 4 mm² |
| Tipo de conexión del contacto | Hembra |
| Bloqueo | |
| Sistema de bloqueo | Bloqueo por tornillo |
| Brida de sujeción | Sujeción aérea (tornillo) |
| Par de apriete | 0,3 Nm ... 0,7 Nm |
| Conexión de conductores | |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Dirección de conexión Conductor/placa de circuito impreso | 0 ° |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 4 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,25 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Calibre macho a x b / Diámetro | 3,6 mm x 3,1 mm / 3,0 mm |
| Longitud de pelado | 7 mm |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos del material
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
| Datos del material - carcasa | |
| Color () | () |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones
| Esquema de dimensiones |  |
| Paso | 7,62 mm |
| Altura total | 18 mm |
Montaje
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Brida | |
| Par de apriete | 0,3 Nm ... 0,7 Nm |
Notas
| Observación referente al funcionamiento | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
Ensayos mecánicos
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 4 mm² / rígido / > 60 N | |
| 4 mm² / flexible / > 60 N | |
| Fuerzas al enchufar y desenchufar | |
| Resultado | Prueba aprobada |
| Número de ciclos | 50 |
| Fuerza al enchufar por polo aprox. | 8 N |
| Fuerza al desenchufar por polo aprox. | 5 N |
| Comprobación del par | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resistencia de las rotulaciones | |
| Especificación del ensayo | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Polarización y codificación | |
| Especificación del ensayo | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba aprobada |
| Examen visual | |
| Especificación del ensayo | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba aprobada |
| Examen dimensional | |
| Especificación del ensayo | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidad de barrido | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Prueba de durabilidad | |
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de choque soportable a nivel del mar | 7,3 kV |
| Resistencia de contacto R1 | 0,5 mΩ |
| Resistencia de contacto R2 | 0,6 mΩ |
| Ciclos de enchufe | 50 |
| Ensayo climático | |
| Especificación del ensayo | DIN EN ISO 6988:1997-03 |
| Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
| Esfuerzo térmico | 100 °C/168 h |
| Tensión alterna soportable | 3,31 kV |
| Choque | |
| Especificación del ensayo | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Ensayos eléctricos
| Prueba térmica Grupo de prueba C | |
| Especificación del ensayo | DIN EN 60512-5-1:2003-01 |
| Número de polos probado | 12 |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Líneas de fuga y distancias de aislamiento de aire | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 400 V |
| Tensión transitoria nominal (III/3) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 5,5 mm |
| valor mínimo de línea de fuga (III/3) | 5,5 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 630 V |
| Tensión transitoria nominal (III/2) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 5,5 mm |
| valor mínimo de línea de fuga (III/2) | 5,5 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria nominal (II/2) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 5,5 mm |
| valor mínimo de línea de fuga (II/2) | 5,5 mm |
Información sobre el embalaje
| Tipo de embalaje | empaquetado en caja |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
