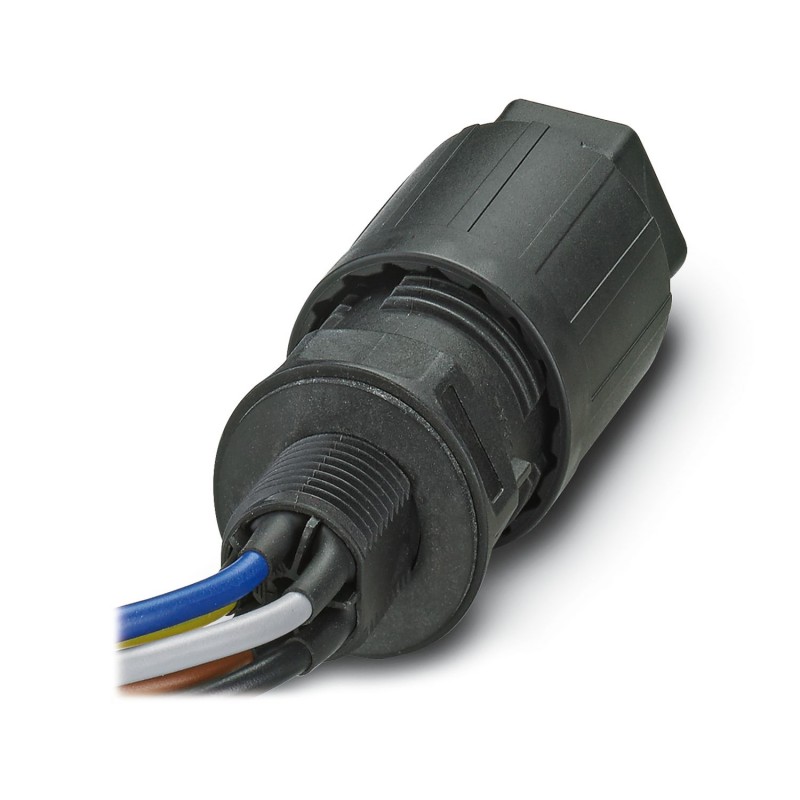

QPD W 4PE2,5 9-16 M20 1,0 BK 1403733 PHOENIX CONTACT Pasamuros, tipo de conexión: Conductores individuales (..
QPD W 4PE2,5 9-16 M20 1,0 BK
1403733
PHOENIX_CONTACT
Pasamuros, tipo de conexión: Conductores individuales (Soldado)/ Conexión IDC, número de polos: 4+PE, M20, Macho, 1 mm² ... 2,5 mm², 690 V, 20 A, PA, negro, con tuerca QUICKON, codificación: con codificación, diámetro exterior del cable: 9 mm ... 16 mm, 2,5 mm², conductores cortados de forma que quedan planos, longitud del cable: 1 m
Paso de paneles, familia de productos: QPD, método de conexión: Cables simples (soldados)/ Conexión IDC, número de posiciones: 4+PE, M20, Pin, 1 mm2 ... 2,5 mm2, 690 V, 20 A, PA, negro, con tuerca QUICKON, codificación: codificada, diámetro del cable externo: 9 mm ... 16 mm, 2,5 mm2, alambres cortados planos en el extremo, longitud del cable: 1 m
Sistemas enchufables de instalación de edificios > Conexión de dispositivo para instalación de edificio enchufable
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1403733 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF6ACB - |
| Página del catálogo | Página 478 (C_2_2017) |
| EAN | 4046356665070 |
| Peso por unidad (sin incluir el embalaje) | 207,600 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Generalidades
| Construcción | QPD 5x2,5 |
|---|---|
| Longitud de cable | 1 m |
| Color | negro |
| Sistema de bloqueo | Bloqueo por tornillo |
| Técnica de conexión | Conexión QUICKON |
| Tipo de conexión | Conexión IDC |
| Número de polos | 5 |
| Nota sobre número de polos | 4+PE |
| Ancho entre caras-Tuerca de unión | 27 mm |
| Par de apriete-Tuerca de unión | 10 Nm |
| Par de apriete-Contratuerca | 5 Nm |
| Ancho entre caras-Contratuerca | 30 mm |
| Número de conexiones | 10 |
| Sección de conductor flexible mín. | 1 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 1 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 16 |
| Sección de conductor AWG máx. | 14 |
Línea
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | VDE 0295 clase 1 hasta 6 / mín. 0,15 mm |
|---|---|
| Aislamiento de los conductores | PVC / PE / TPE / goma |
| Diámetro de conductor incl. aislamiento | 2 mm ... 3,8 mm |
| Diámetro exterior del cable | 9 mm ... 16 mm |
| Sección de línea | 2,5 mm² |
| Colores de conductor | negro, marrón, gris, azul, verde/amarillo |
| Identificación de polos | 1, 2, 3, N, PE |
Condiciones ambientales
| Índice de protección | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Temperatura para conexión de cables | -5 °C ... 50 °C |
Datos eléctricos
| Corriente nominal IN | 20 A |
|---|---|
| Corriente asignada | 20 A |
| Tensión de dimensionamiento (III/3) | 690 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 8 kV |
Datos del material
| Material contacto | Cu |
|---|---|
| Material superficie del contacto | plateado |
| Material soporte de contactos | PA |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440602eCl@ss 8.027440602eCl@ss 9.027440602
| Característica | Valor |
|---|---|
| Tensión nominal (EF000228) | 690 V |
| Corriente nominal (EF000227) | 20 A |
| Número de polos (EF001391) | 5 |
| Grado de protección (IP) (EF005474) | IP66 |
| Tamaño de la conexión roscada (EF004756) | M20 |
| Número de conexiones por polo (EF006769) | 1 |
| Codificación del polo (EF006771) | Otros |
| Codificación mecánica (EF002910) | Sí |
| Color de la codificación/del inserto de contacto (EF006772) | Negro |
| Color de la pieza adaptadora separada (EF008312) | Negro |
| Color de la carcasa (EF000136) | Negro |
| Material de carcasa (EF001596) | Poliamida (PA) |
| Libre de halógenos (EF000025) | No |
| Tratamiento superficial de los contactos (EF002558) | Con revestimiento de plata |
| Longitud (EF001438) | 101.35 mm |
| Altura (EF000040) | 34.6 mm |
| Anchura (EF000008) | 34.6 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1403733-QPD W 4PE2,5 9-16 M20 1,0 BK | 118 Kbytes |
|
