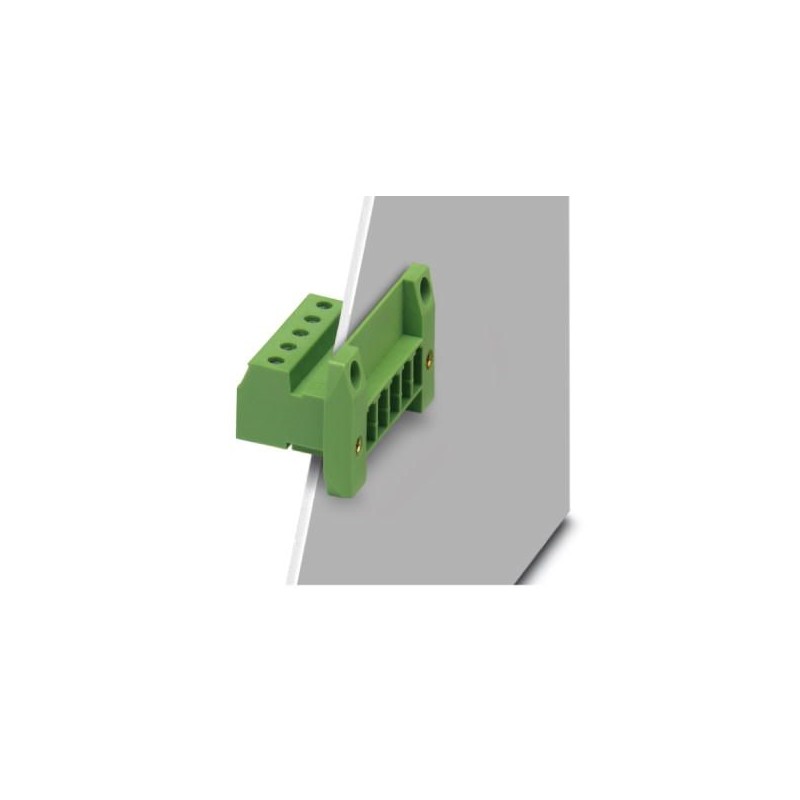

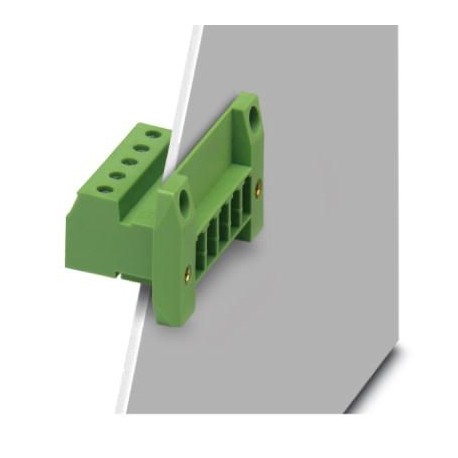

DFK-PC 4/ 2-GF-7,62 1840557 PHOENIX CONTACT Borne pasamuros, sección nominal: 4 mm2, color: verde, corriente..
DFK-PC 4/ 2-GF-7,62
1840557
PHOENIX_CONTACT
50
Borne pasamuros, sección nominal: 4 mm², color: verde, corriente nominal: 20 A, tensión nominal (III/2): 630 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: DFK-PC 4/..-GF, paso: 7,62 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Montaje directo, dirección de conexión conductor/placa de circuito impreso: 0 °, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON PC 4, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de su
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1840557 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABBDA - |
| Página del catálogo | Página 518 (C_1_2013) |
| EAN | 4017918111700 |
| Peso por unidad (sin incluir el embalaje) | 10,166 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Propiedades del artículo
| Abreviatura | Borne pasamuros |
|---|---|
| Sistema enchufable | POWER COMBICON 4 |
| Tipo de contacto | Macho |
| Familia de artículos | DFK-PC 4/..-GF |
| Paso | 7,62 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Forma del accionamiento cabeza de tornillo | Ranura longitudinal |
| Rosca de tornillo | M3 |
| Tipo de montaje | Montaje directo |
| Bloqueo | Sujeción aérea (rosca) |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente asignada | 20 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
Capacidad conex.
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
|---|---|
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG / kcmil | 24 ... 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 4 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 4 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Longitud de pelado | 7 mm |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de contacto (capa superior) | Estaño (5 - 7 µm Sn) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Longitud [ l ] | 32 mm |
| Anchura [ w ] | 36,86 mm |
| Altura [ h ] | 30,5 mm |
| Paso | 7,62 mm |
| Altura de construcción (altura sin espiga de soldadura) | 30,5 mm |
| Media a | 7,62 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C (en función de la curva derating) |
Conexión y método de conexión
| Comprobación de daños en los conductores y de aflojamiento | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada |
Ensayo de tracción
| Ensayo de tracción | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada | |
| Sección de conductor / tipo de conductor / fuerza de tracción | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 4 mm² / rígido / > 60 N | |
| 4 mm² / flexible / > 60 N |
Ensayos mecánicos según las normas
| Control visual | Prueba aprobada DIN EN 60512-1-1:2003-01 |
|---|---|
| Comprobación de dimensiones | Prueba aprobada DIN EN 60512-1-2:2003-01 |
| Resistencia de impresiones | Prueba aprobada DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Especificación del ensayo | DIN IEC 60512-7:1994-05 |
| Número de ciclos | 25 |
| Fuerza al enchufar por polo aprox. | 8 N |
| Fuerza al desenchufar por polo aprox. | 6 N |
| Polarización y codificación | Prueba aprobada DIN IEC 60512-7:1994-05 (imposibilidad de confusión) |
Líneas de fuga y espacios de aire
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Grupo material aislante | I |
| Tensión de aislamiento de dimensionamiento (III/3) | 400 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 630 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Ensayos mecánicos (A)
| Fuerza al enchufar por polo aprox. | 8 N |
|---|---|
| Fuerza al desenchufar por polo aprox. | 6 N |
| Requisito de imposibilidad de confusión al conectar >20 N | Prueba aprobada |
Comprobaciones de resistencia (B)
| Especificación del ensayo | IEC 60512-5:1992-08 |
|---|---|
| Resistencia de contacto R1 | 0,4 mΩ |
| Ciclos de enchufe | 25 |
| Resistencia de contacto R2 | 0,6 mΩ |
| Tensión de choque soportable a nivel del mar | 7,3 kV |
| Tensión alterna soportable | 3,31 kV |
| Resistencia de aislamiento Polos contiguos | 1012Ω |
Ensayos climático (D)
| Especificación del ensayo | DIN EN ISO 6988:1997-03 |
|---|---|
| Esfuerzo por frío | -40 °C/2 h |
| Esfuerzo térmico | 100 °C/168 h |
| Fatiga por corrosión | KFW 0,2 S/1 ciclo |
| Tensión de choque soportable a nivel del mar | 7,3 kV |
| Tensión alterna soportable | 3,31 kV |
Comprobaciones medioambientales y de resistencia (E)
| Especificación del ensayo | |
|---|---|
| Resultado Grado de protección Código IP | Protección frente al contacto de los dedos con dedos de prueba IP20 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Otros |
| Número de polos (EF001391) | 2 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 7.62 mm |
| Dimensión modular de las conexiones (EF006827) | 7.62 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 20 A |
| Tensión nominal (EF000228) | 630 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1840557-DFK-PC 4/ 2-GF-7,62 | 160 Kbytes |
|
