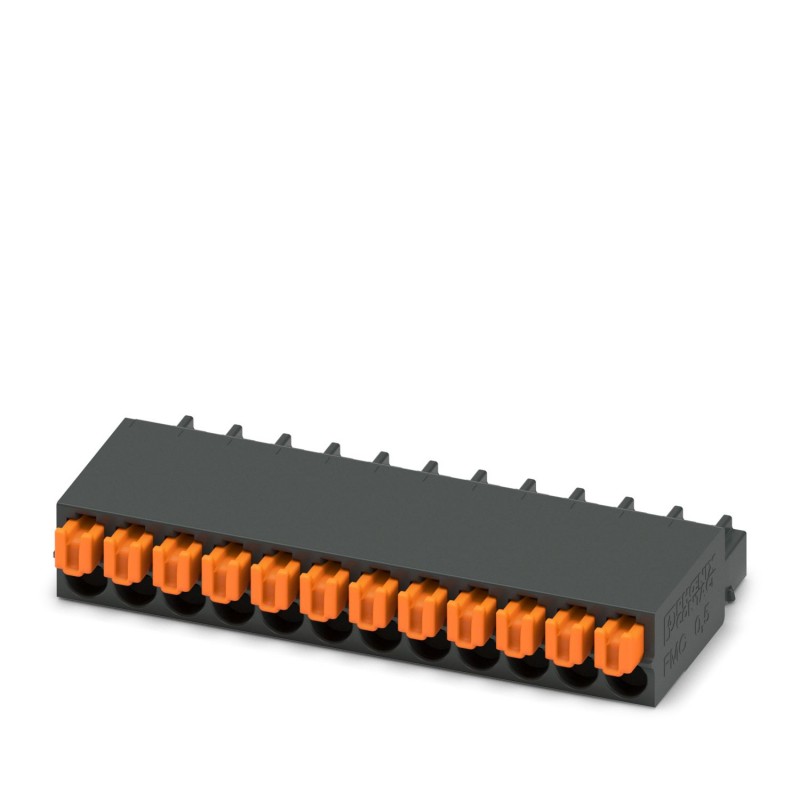

FMC 0,5/12-ST-2,54 C2 1706232 PHOENIX CONTACT Parte enchufable, corriente nominal: 6 A, tensión de dimension..
FMC 0,5/12-ST-2,54 C2
1706232
PHOENIX_CONTACT
100
Parte enchufable, corriente nominal: 6 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 12, paso: 2,54 mm, tipo de conexión: Conexión por resorte push-in, color: negro, superficie contactos: Oro, Codificación fija del último polo; puede combinarse con las carcasas de base MC(V) 0,5/...-G-2,54...C2
Conector para placa de circuito impreso, sección nominal: 0,5 mm², color: negro, corriente nominal: 6 A, tensión nominal (III/2): 160 V, superficie contactos: Oro, tipo de contacto: Hembra, número de potenciales: 12, número de filas: 1, número de polos: 12, número de conexiones: 12, familia de artículos: FMC 0,5/..-ST, paso: 2,54 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON FMC 0,5, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja, Codificación fija del último polo; puede combinarse con las carcasas de base MC(V) 0,5/...-G-2,54...C2
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | FMC 0,5/..-ST |
| Línea de productos | COMBICON Connectors XS |
| Construcción | Estándar |
| Número de polos | 12 |
| Paso | 2,54 mm |
| Número de conexiones | 12 |
| Número de filas | 1 |
| Número de potenciales | 12 |
| Brida de sujeción | sin |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 05 |
| Corriente nominal IN | 6 A |
| Tensión nominal UN | 160 V |
| Resistencia de contacto | 2,7 mΩ |
| Tensión de dimensionamiento (III/3) | 32 V |
| Tensión transitoria de dimensionamiento (III/3) | 0,8 kV |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 160 V |
| Tensión transitoria de dimensionamiento (II/2) | 1,5 kV |
| Tecnología de conexión | |
| Construcción | Estándar |
| Sistema de conectores | COMBICON FMC 0,5 |
| Sección nominal | 0,5 mm² |
| Tipo de conexión del contacto | Hembra |
| Bloqueo | |
| Sistema de bloqueo | sin |
| Brida de sujeción | sin |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push-in |
| Dirección de conexión Conductor/placa de circuito impreso | 0 ° |
| Sección de conductor rígido | 0,14 mm² ... 0,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 0,5 mm² |
| Sección de conductor AWG | 26 ... 20 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 0,34 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,14 mm² ... 0,25 mm² |
| Calibre macho a x b / Diámetro | - / 1,0 mm |
| Longitud de pelado | 7 mm |
| Datos sobre punteras sin collar aislante | |
| tenaza de crimpado recomendada | 1212034 CRIMPFOX 6 |
| Datos sobre punteras con collar aislante | |
| tenaza de crimpado recomendada | 1212034 CRIMPFOX 6 |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | parcialmente dorados |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal del punto de embornaje (capa intermedia) | Níquel (2 - 3 µm Ni) |
| Superficie de metal área de contacto (capa superior) | Oro (0,25 Au) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (2 - 3 µm Ni) |
| Datos del material - carcasa | |
| Color (Carcasa) | negro (9005) |
| Material aislante | LCP |
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 175 |
| Clase de inflamabilidad según UL 94 | V0 |
| Datos del material: elemento de accionamiento | |
| Color (Elemento de accionamiento) | naranja (2003) |
| Material aislante | LCP |
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 175 |
| Clase de inflamabilidad según UL 94 | V0 |
| Esquema de dimensiones |  |
| Paso | 2,54 mm |
| Anchura [w] | 30,98 mm |
| Altura [h] | 5,35 mm |
| Longitud [l] | 14 mm |
| Conexión de conductores | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Conexión y desconexión repetidas | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,14 mm² / rígido / > 10 N |
| 0,14 mm² / flexible / > 10 N | |
| 0,5 mm² / rígido / > 20 N | |
| 0,5 mm² / flexible / > 20 N | |
| Fuerzas al enchufar y desenchufar | |
| Especificación del ensayo | DIN EN 60512-13-2:2006-11 |
| Resultado | Prueba aprobada |
| Número de ciclos | 100 |
| Fuerza al enchufar por polo aprox. | 2 N |
| Fuerza al desenchufar por polo aprox. | 2 N |
| Resistencia de las rotulaciones | |
| Especificación del ensayo | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Polarización y codificación | |
| Especificación del ensayo | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba aprobada |
| Examen visual | |
| Especificación del ensayo | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba aprobada |
| Examen dimensional | |
| Especificación del ensayo | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba aprobada |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 500 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 500 Hz) |
| Duración de ensayo por eje | 2 h |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Prueba de durabilidad | |
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de choque soportable a nivel del mar | 2,95 kV |
| Resistencia de contacto R1 | 2,7 mΩ |
| Resistencia de contacto R2 | 2,6 mΩ |
| Ciclos de enchufe | 100 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Ensayo climático | |
| Especificación del ensayo | DIN 50018:2013-05 |
| Fatiga por corrosión | 1,0 dm3SO2en 300 dm3/40 °C/3 ciclos |
| Esfuerzo térmico | 100 °C/168 h |
| Tensión alterna soportable | 1,39 kV |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Prueba térmica Grupo de prueba C | |
| Especificación del ensayo | DIN EN 60512-5-1:2003-01 |
| Número de polos probado | 16 |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Ciclos de temperatura | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Líneas de fuga y distancias de aislamiento de aire | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | IIIa |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Tensión de aislamiento de dimensionamiento (III/3) | 32 V |
| Tensión transitoria nominal (III/3) | 0,8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 0,8 mm |
| valor mínimo de línea de fuga (III/3) | 1,3 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria nominal (III/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 1,5 mm |
| valor mínimo de línea de fuga (III/2) | 1,6 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 160 V |
| Tensión transitoria nominal (II/2) | 1,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 0,5 mm |
| valor mínimo de línea de fuga (II/2) | 1,6 mm |
| Tipo de embalaje | empaquetado en caja |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1706232-FMC 0,5/12-ST-2,54 C2 | 133 Kbytes |
|
