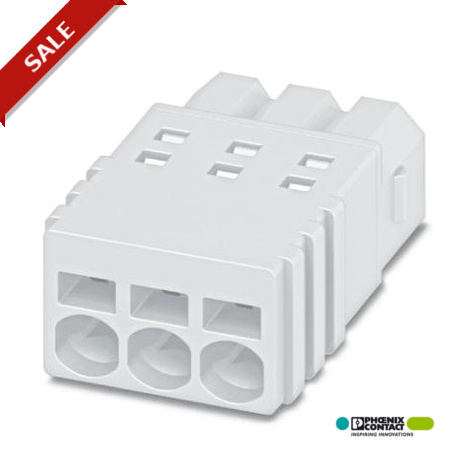

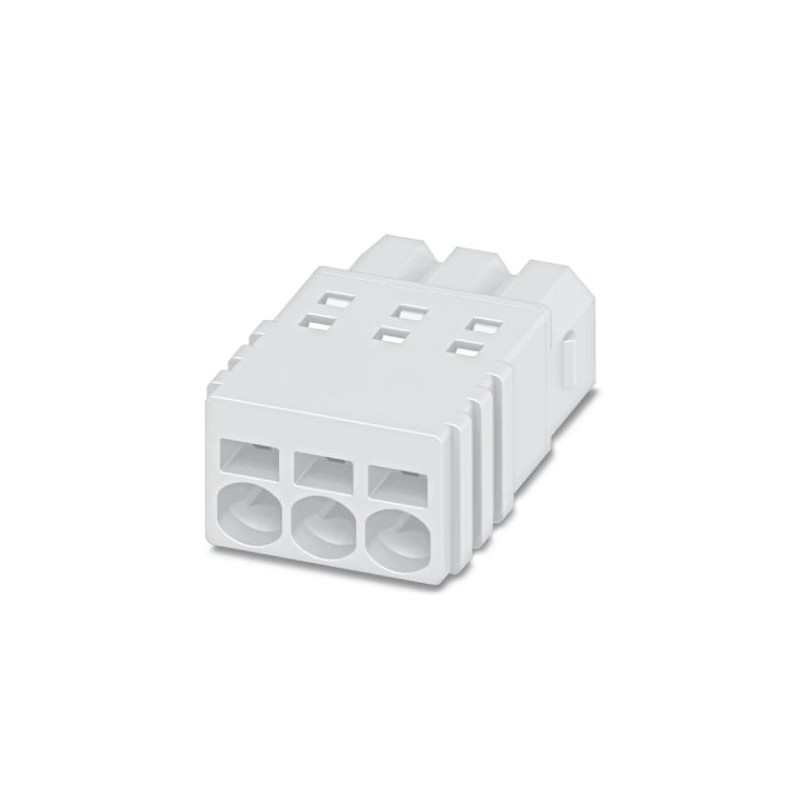

PTSM 0,5/ 2-P-2,5 WH 1704853 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 0,5 mm2..
PTSM 0,5/ 2-P-2,5 WH
1704853
PHOENIX_CONTACT
250
Conector de placa de circuito impreso, sección nominal: 0,5 mm², color: blanco, corriente nominal: 6 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: PTSM 0,5/..-P WH, paso: 2,5 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON PTSM, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Dimensiones
| Longitud | 15 mm |
|---|---|
| Altura | 5 mm |
| Paso | 2,50 mm |
| Media a | 2,5 mm |
Generalidades
| Familia de artículos | PTSM 0,5/..-P |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 100 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 320 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 6 A |
| Sección nominal | 0,5 mm² |
| Corriente de carga máxima | 6 A |
| Aislamiento | HT PA |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 6 mm |
| Número de polos | 2 |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 0,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 0,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 20 |
| AWG conforme a UL/CUL mín. | 26 |
| AWG conforme a UL/CUL máx. | 20 |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 2 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 2.5 mm |
| Dimensión modular de las conexiones (EF006827) | 2.5 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 6 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Blanco |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1704853-PTSM 0,5/ 2-P-2,5 WH | 166 Kbytes |
|
