Ver más grande

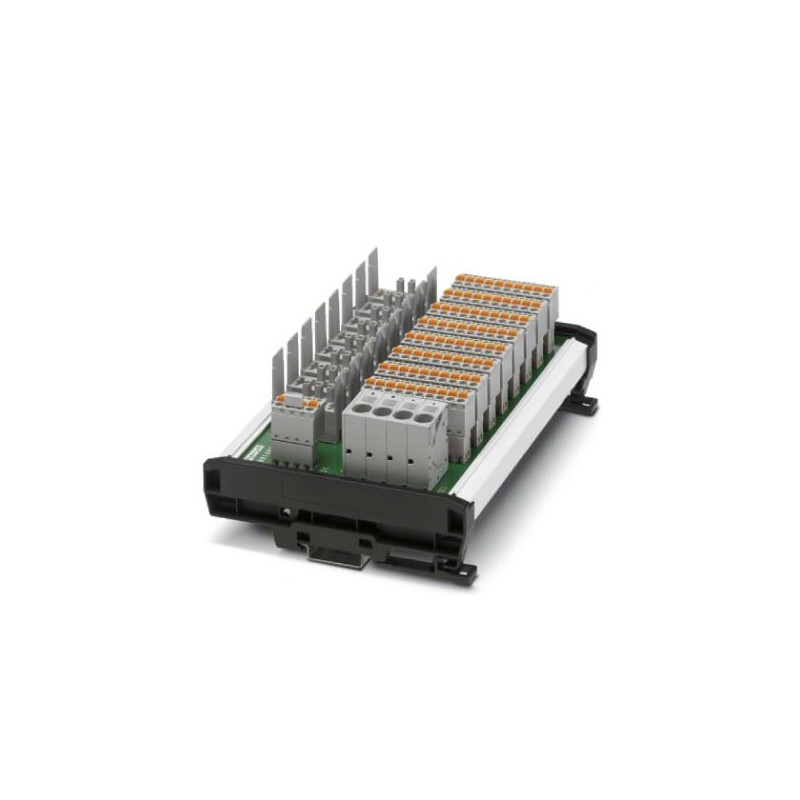

CBB TM 08 2X4RC P-PT 2801482 PHOENIX CONTACT Paneles de interruptores de protección de aparatos para ocho in..
CBB TM 08 2X4RC P-PT
2801482
PHOENIX_CONTACT
Paneles de interruptores de protección de aparatos para ocho interruptores de protección termomagnéticos CB TM1... con indicación remota colectiva, alimentación central y distribución de potencial para hasta cinco consumidores por canal.
Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2801482 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CLA211 - |
| Página del catálogo | Página 262 (C_6_2013) |
| EAN | 4046356782326 |
| Peso por unidad (sin incluir el embalaje) | 557,000 g |
| Número de tarifa arancelaria | 85340090 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 60 °C (a In 60 A) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -30 °C ... 80 °C |
| Índice de protección | IP20 (Bornes y portafusibles) |
| IP00 (Placa de circuito impreso) |
Generalidades
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Tipo de montaje | Carril simétrico: 35 mm |
| Número de polos | 8 |
| Categoría de sobretensiones_GRP | II |
| Clase de protección | III |
| Grado de polución | 2 |
| Construcción | Módulo para carril de dos piezas enchufable |
Datos eléctricos
| Tensión asignada circuito principal | 24 V DC |
|---|---|
| Corriente asignada circuito principal | 60 A DC (total) |
| 12 A DC (por canal) | |
| Tensión asignada circuito inalámbrico | 24 V DC |
| Corriente asignada circuito inalámbrico | 1 A DC |
| Tensión asignada de aislamiento Ui | 50 V DC |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Resistencia al cortocircuito | 600 A (condicionado según DIN EN 50178) |
| Potencia disipada | 4,9 W (con carga uniforme de las salidas con In) |
| Ciclos de enchufe | 50 |
Datos de conexión
| Denominación Conexión | Alimentación X21 |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 18 mm |
| Sección de conductor flexible mín. | 0,75 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor rígido mín. | 0,75 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 4 |
| Denominación Conexión | Salidas X1...X8 |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Denominación Conexión | Indicación remota X31 |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 10.0.127371392eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127379100eCl@ss 6.027379200eCl@ss 7.027379201eCl@ss 8.027379201eCl@ss 9.027379201
| Característica | Valor |
|---|---|
| Tipo de accesorio/repuesto (EF000215) | Otros |
| Accesorio (EF013236) | Sí |
| Recambio (EF013237) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 10 Mbytes |
|
| PHOENIX CONTACT-2801482-CBB TM 08 2X4RC P-PT | 331 Kbytes |
|
