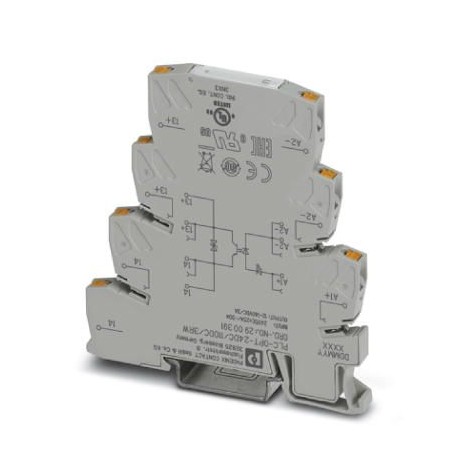

PLC-OPT- 24DC/110DC/3RW 2900391 PHOENIX CONTACT Módulo de relés de estado sólido
PLC-OPT- 24DC/110DC/3RW
2900391
PHOENIX_CONTACT
PLC-INTERFACE para aplicaciones ferroviarias, compuesto de borne de base con conexión push-in y relé de estado sólido en miniatura integrado, rango: 0,7 x UN hasta 1,25 x UN, rango de temperatura: -25 °C hasta +70 °C, 1 contacto de cierre, entrada: 24 V DC, salida: 12-140 V DC/3 A
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2900391 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6233 - |
| Página del catálogo | Página 415 (C_5_2017) |
| EAN | 4046356508964 |
| Peso por unidad (sin incluir el embalaje) | 31,200 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Ambient conditions
| Temperatura ambiente (servicio) | -25 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Índice de protección | IP20 |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,7 ... 1,25 (t < 1 s = 0,6 ... 1,4 x UN) |
| Rango de tensión de entrada | 16,8 V DC ... 30 V DC |
| Umbral de conmutación Señal "0" referido a UN | < 0,4 |
| Umbral de conmutación Señal "1" referido a UN | > 0,6 |
| Corriente de entrada típica a UN | 12 mA |
| Tiempo de conexión típico | 400 µs |
| Tiempo de desconexión típico | 200 µs |
| Indicación de la tensión de servicio | LED amarillo |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Circuito de protección/componente de protección | Diodo contra inversión de polaridad en serie |
| Limitación de sobretensiones | > 150 V |
| Frecuencia de transmisión | 50 Hz |
| Disipación con condición nominal | 0,29 W |
Datos de salida
| Tensión nominal de salida | 110 V DC |
|---|---|
| Gama de tensión de salida | 12 V DC ... 140 V DC (t < 1 s = 1,40 x UN) |
| Corriente constante límite | 3 A (ver curva derating) |
| Limitación de sobretensiones | > 150 V |
| Caída de tensión con corriente constante límite máxima | < 150 mV |
| Circuito de salida | 2 conductores sin masa |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Circuito de protección/componente de protección | Diodo contra inversión de polaridad en paralelo |
Connection data 1
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Connection data 2
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba entrada/salida | 2,5 kVeff |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Clase de combustibilidad según UL 94 | V0 |
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Tensión de aislamiento de dimensionamiento | 160 V DC |
| Tensión transitoria de dimensionamiento | 4 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371001eCl@ss 5.127371001eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
