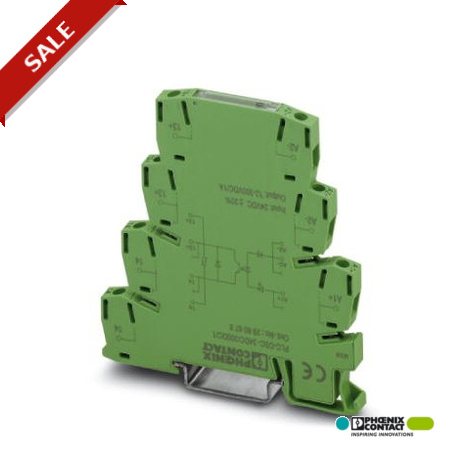

PLC-OPT-120AC/300DC/1 2900388 PHOENIX CONTACT Optoacoplador PLC de 6,2 mm con conexión Push In para aplicaci.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PLC-OPT-120AC/300DC/1 2900388 PHOENIX CONTACT Optoacoplador PLC de 6,2 mm con conexión Push In para aplicaci..

PLC-OPT-120AC/300DC/1

2900388

PHOENIX_CONTACT

INTERFACE PLC, relé de estado sólido integrado, con conexión push-in, para montaje sobre carril simétrico NS 35/7,5, entrada: 120 V AC, salida: 12-300 V DC/1 A

Más detalles


Interface

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $90.53
Precio unitario: $90.53

Cantidad Precio
1+$90.53
2+$84.54
3+$77.12
4+$72.92
6+$69.42
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Medidas

Anchura6,2 mm
Altura80 mm
Profundidad86 mm

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C

Datos de entrada

Tensión nominal de entrada UN120 V AC
Margen de tensión de entrada referido a UN0,8 ... 1,1
Rango de tensión de entrada96 V AC ... 132 V AC
Umbral de conmutación Señal "0" referido a UN≤ 0,4
Umbral de conmutación Señal "1" referido a UN≥ 0,8
Corriente de entrada típica a UN3 mA
Tiempo de conexión típico19 ms
Tiempo de desconexión típico6 ms
Indicación de la tensión de servicioLED amarillo
Denominación de la protecciónPuente rectificador
Circuito de protección/componente de protecciónPuente rectificador
Frecuencia de transmisión10 Hz

Datos de salida

DenominaciónDatos de salida
Gama de tensión de salida12 V DC ... 300 V DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre puntos de embornaje iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...)
Corriente constante límite1 A (ver curva derating)
Caída de tensión con corriente constante límite máxima< 500 mV
Denominación de la protecciónProt. contra inversión de polaridad
Prot. contra sobretensiones
Circuito de protección/componente de protecciónDiodo contra inv. de polaridad
Varistor

Datos de conexión lado de entrada

Denominación ConexiónLado de entrada
Tipo de conexiónConexión push-in
Longitud a desaislar8 mm
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de conductor AWG26 ... 14

Datos de conexión lado de salida

Denominación ConexiónLado de salida
Tipo de conexiónConexión push-in
Longitud a desaislar8 mm
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de conductor AWG26 ... 14

Generalidades

Posición para el montajediscrecional
Indicaciones de montajeAlineables sin separación
Modo operativoTiempo de trabajo 100 %
Clase de combustibilidad según UL 94V0
DenominaciónNormas/especificaciones
Normas/especificacionesIEC 60664
EN 50178
IEC 62103
Tensión transitoria de dimensionamiento / aislamiento4 kV / aislamiento de base
Tensión de aislamiento de dimensionamiento300 V
Grado de polución2
Categoría de sobretensionesIII

Normas y especificaciones

Conexión según normaCUL
DenominaciónNormas/especificaciones
Normas/especificacionesIEC 60664
EN 50178
IEC 62103
Tensión de aislamiento de dimensionamiento300 V
Tensión transitoria de dimensionamiento / aislamiento4 kV / aislamiento de base
Grado de polución2
Categoría de sobretensionesIII
Clase de combustibilidad según UL 94V0

eCl@ss

eCl@ss 4.027371102
eCl@ss 4.127371102
eCl@ss 5.027371001
eCl@ss 5.127371001
eCl@ss 6.027371001
eCl@ss 7.027371001
eCl@ss 8.027371604
eCl@ss 9.027371604

ETIM

ETIM 2.0EC001504
ETIM 3.0EC001504
ETIM 4.0EC000196
ETIM 5.0EC001504

UNSPSC

UNSPSC 6.0130211916
UNSPSC 7.090139121542
UNSPSC 1139121542
UNSPSC 12.0139121542
UNSPSC 13.239121542

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf 27 Mbytes
PHOENIX CONTACT-2900388-PLC-OPT-120AC/300DC/1 127 Kbytes PHOENIX CONTACT-2900388-PLC-OPT-120AC/300DC/1
