NBC-R4ACS/7,5-94F/R4ACS 1536423 PHOENIX CONTACT Cable patch, RJ45/IP20 recta a RJ45/IP20 recta, longitud de ..
NBC-R4ACS/7,5-94F/R4ACS
1536423
PHOENIX_CONTACT
Cable patch, RJ45/IP20 recta a RJ45/IP20 recta, longitud de cable: 7,5 m, número de polos: 8, 10 GBit/s, CAT6A, Ethernet, 4x2xAWG26/7; S/FTP, azul agua RAL 5021

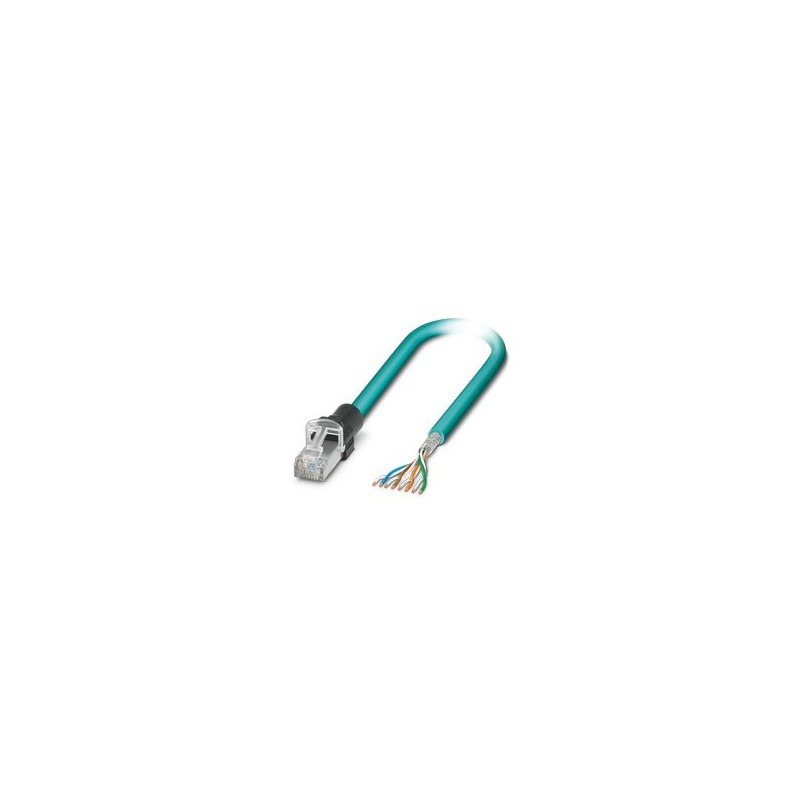

Cable patch, índice de protección: IP20, longitud de cable: 7,5 m, material: PP, tipo de conexión: Conexión Pierce
Sensores > Cable de sensor-actuador prefabricado
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Propiedades de aislamiento | |
| Categoría de sobretensión | I |
| Grado de polución | 2 |
Propiedades eléctricas
| Resistencia de contacto baja | < 20 mΩ |
| Características de transmisión (categoría) | CAT6A |
| Velocidad de transmisión | 10 GBit/s |
Propiedades mecánicas
| Datos mecánicos | |
| Esfuerzo al enchufar por contacto de señales | 50,00 N |
| Esfuerzo al desenchufar por contacto de señales | 30 N |
Datos del material
| Material contacto | CuSn6 |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PC |
| Material carcasa | PP |
Dimensiones
| Anchura | 13,8 mm |
| Altura | 14,8 mm |
| Longitud | 44,2 mm |
Datos de conexión
| Tecnología de conexión | |
| Tipo de conexión | Conexión Pierce |
| Conexión de conductores | |
| Tipo de conexión | Conexión Pierce |
Conectores
| Conexión 1 | |
| Construcción | Conector recta RJ45 |
| Apantallado | sí |
| Color cuerpo de agarre | negro |
| Ciclos de enchufe | ≥ 750 |
| Índice de protección | IP20 |
| Conexión 2 | |
| Construcción | Conector recta RJ45 |
| Apantallado | sí |
| Color cuerpo de agarre | negro |
| Ciclos de enchufe | ≥ 750 |
| Índice de protección | IP20 |
Cable/línea
| Longitud del cable | 7,50 m |
| Ethernet 10 GBit [94F] | |
| Esquema de dimensiones |  |
| Apantallado | sí |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Peso del cable | 42 kg/km |
| Tipo de cable | Ethernet 10 GBit |
| Abreviatura | 02YSC11Y |
| Tipo de cable (abreviatura) | 94F |
| Tipo de señal/categoría | Ethernet CAT6A, 10 GBit/s |
| Estructura de cable | 4x2xAWG26/7; S/FTP |
| Diámetro exterior del cable | 6,4 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | azul agua RAL 5021 |
| Grosor de pared Envoltura exterior | 0,65 mm |
| Material Conductor | Conductor Cu desnudo |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Línea de señales AWG | 26 |
| Sección de línea | 4x 2x 0,14 mm² |
| Material Aislamiento de conductor | PE espumado |
| Diámetro de conductor incl. aislamiento | 1,04 mm |
| Conductor individual, color | blanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón |
| Cableado de pares | 2 conductores como par |
| Tipo de apantallamiento de pares | Hoja revestida con aluminio |
| Cableado total | 4 pares como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 70 % |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 700 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 700 V (50 Hz, 1 min.) |
| Resistencia de aislamiento de la línea | ≥ 500 MΩ*km |
| Impedancia propia | 100 Ω ±5 Ω (a 100 MHz) |
| Resistencia al pulido | ≤ 290,00 Ω/km |
| Capacidad de la línea | 47 nF/km |
| Tiempo de tránsito de señales | 5,13 ns/m |
| Resistencia a la tracción | ≤ 100 N |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Damping | 3,1 dB (con 1 MHz) |
| 5,7 dB (a 4 MHz) | |
| 8 dB (a 8 MHz) | |
| 8,9 dB (a 10 MHz) | |
| 11,2 dB (con 16 MHz) | |
| 12,6 dB (a 20 MHz) | |
| 14,1 dB (a 25 MHz) | |
| 15,8 dB (a 31,25 MHz) | |
| 22,5 dB (a 62,5 MHz) | |
| 28,7 dB (a 100 MHz) | |
| 41,4 dB (a 200 MHz) | |
| 46,6 dB (a 250 MHz) | |
| 51,4 dB (a 300 MHz) | |
| 60,1 dB (a 400 MHz) | |
| 67,9 dB (a 500 MHz) | |
| Atenuación paradiafónica (NEXT) | 75,3 dB (con 1 MHz) |
| 66,3 dB (a 4 MHz) | |
| 61,8 dB (a 8 MHz) | |
| 60,3 dB (a 10 MHz) | |
| 57,2 dB (con 16 MHz) | |
| 55,8 dB (a 20 MHz) | |
| 54,3 dB (a 25 MHz) | |
| 52,8 dB (a 31,25 MHz) | |
| 48,4 dB (a 62,5 MHz) | |
| 45,3 dB (a 100 MHz) | |
| 40,8 dB (a 200 MHz) | |
| 39,3 dB (a 250 MHz) | |
| 38,1 dB (a 300 MHz) | |
| 38,1 dB (a 400 MHz) | |
| 38,1 dB (a 500 MHz) | |
| Atenuación paradiafónica con potencia numerada (PSNEXT) | 72,3 dB (con 1 MHz) |
| 63,3 dB (a 4 MHz) | |
| 58,8 dB (a 8 MHz) | |
| 57,3 dB (a 10 MHz) | |
| 54,2 dB (con 16 MHz) | |
| 52,8 dB (a 20 MHz) | |
| 51,3 dB (a 25 MHz) | |
| 49,9 dB (a 31,25 MHz) | |
| 45,4 dB (a 62,5 MHz) | |
| 42,3 dB (a 100 MHz) | |
| 37,8 dB (a 200 MHz) | |
| 36,3 dB (a 250 MHz) | |
| 35,1 dB (a 300 MHz) | |
| 33,3 dB (a 400 MHz) | |
| 31,8 dB (a 500 MHz) | |
| Atenuación de retorno (RL) | 20 dB (con 1 MHz) |
| 23 dB (a 4 MHz) | |
| 24,5 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 24,2 dB (a 25 MHz) | |
| 23,3 dB (a 31,25 MHz) | |
| 20,7 dB (a 62,5 MHz) | |
| 19 dB (a 100 MHz) | |
| 16,4 dB (a 200 MHz) | |
| 15,6 dB (a 250 MHz) | |
| 15,6 dB (a 300 MHz) | |
| 15,6 dB (a 400 MHz) | |
| 15,6 dB (a 500 MHz) | |
| Atenuación de pantalla | ≥ 80 dB (con 30 ... 100 MHz) |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Temperatura ambiente (servicio) | -20 °C ... 80 °C (Cable, disposiCión móvil) |
| -40 °C ... 80 °C (cable, disposición fija) | |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (Conector enchufable RJ45) |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 8 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Tipo de contacto enchufable, lado de campo (EF006269) | Macho (enchufe) |
| Disposición de la entrada de cable, lado de campo (EF005928) | Recto |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | Otros |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 7.5 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | No |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | No |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -20 °C |
| Grado de protección (IP) (EF005474) | Otros |
