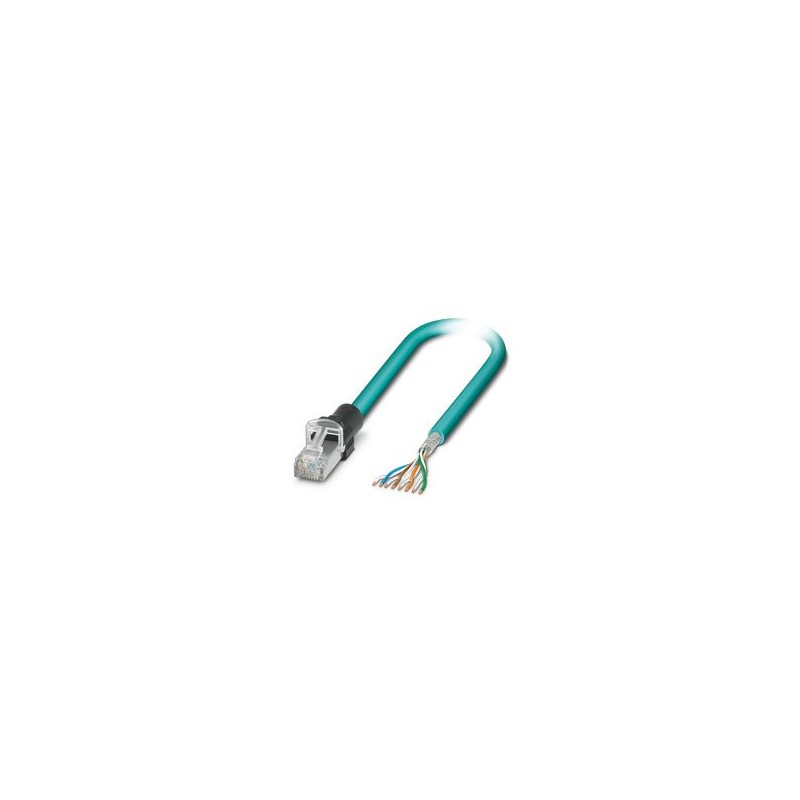

NBC-R4ACS/6,0-94F/R4ACS 1536422 PHOENIX CONTACT Cable patch, índice de protección: IP20, material: PP, tipo .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NBC-R4ACS/6,0-94F/R4ACS 1536422 PHOENIX CONTACT Cable patch, índice de protección: IP20, material: PP, tipo ..

NBC-R4ACS/6,0-94F/R4ACS

1536422

PHOENIX_CONTACT

Cable patch, índice de protección: IP20, material: PP, tipo de conexión: Conexión Pierce

Más detalles


Conexión dispositivos de campo

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $75.11
Precio unitario: $75.11

Cantidad Precio
1+$75.11
2+$75.12
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos


Más vendidos

▲

productos relacionados

▲

Más Información

▲


Datos técnicos
Propiedades del artículo
Propiedades de aislamiento
Categoría de sobretensiónI
Grado de polución2
Propiedades eléctricas
Resistencia de contacto baja< 20 mΩ
Características de transmisión (categoría)CAT6A
Velocidad de transmisión10 GBit/s
Propiedades mecánicas
Datos mecánicos
Esfuerzo al enchufar por contacto de señales50,00 N
Esfuerzo al desenchufar por contacto de señales30 N
Datos del material
Material contactoCuSn6
Material superficie del contactoNi/Au
Material soporte de contactosPC
Material carcasaPP
Dimensiones
Anchura13,8 mm
Altura14,8 mm
Longitud44,2 mm
Datos de conexión
Tecnología de conexión
Tipo de conexiónConexión Pierce
Conexión de conductores
Tipo de conexiónConexión Pierce
Conectores
Conexión 1
ConstrucciónConector recta RJ45
Apantalladosí
Color cuerpo de agarrenegro
Ciclos de enchufe≥ 750
Índice de protecciónIP20
Conexión 2
ConstrucciónConector recta RJ45
Apantalladosí
Color cuerpo de agarrenegro
Ciclos de enchufe≥ 750
Índice de protecciónIP20
Cable/línea
Ethernet 10 GBit [94F]
Esquema de dimensionestfalhqgvlu.jpg
Apantalladosí
UL AWM Style20963 (80 °C / 30 V)
Peso del cable42 kg/km
Tipo de cableEthernet 10 GBit
Abreviatura02YSC11Y
Tipo de cable (abreviatura)94F
Tipo de señal/categoríaEthernet CAT6A, 10 GBit/s
Estructura de cable4x2xAWG26/7; S/FTP
Diámetro exterior del cable6,4 mm ±0,2 mm
Envoltura exterior, materialPUR
Envoltura exterior, colorazul agua RAL 5021
Grosor de pared Envoltura exterior0,65 mm
Material ConductorConductor Cu desnudo
Construcción del conductor cable de señales7x 0,16 mm
Línea de señales AWG26
Sección de línea4x 2x 0,14 mm²
Material Aislamiento de conductorPE espumado
Diámetro de conductor incl. aislamiento1,04 mm
Conductor individual, colorblanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón
Cableado de pares2 conductores como par
Tipo de apantallamiento de paresHoja revestida con aluminio
Cableado total4 pares como alma
ApantallamientoMalla de hilos de cobre estañados
Cubierta visual de pantalla70 %
Tensión nominal Cable≤ 100 V
Tensión de prueba Conductor/Conductor700 V (50 Hz, 1 min.)
Tensión de prueba Conductor/Pantalla700 V (50 Hz, 1 min.)
Resistencia de aislamiento de la línea≥ 500 MΩ*km
Impedancia propia100 Ω ±5 Ω (a 100 MHz)
Resistencia al pulido≤ 290,00 Ω/km
Capacidad de la línea47 nF/km
Tiempo de tránsito de señales5,13 ns/m
Resistencia a la tracción≤ 100 N
Radio de curvatura mínimo, colocado de forma fija4 x D
Radio de curvatura mínimo, colocado de forma flexible8 x D
Damping3,1 dB (con 1 MHz)
5,7 dB (a 4 MHz)
8 dB (a 8 MHz)
8,9 dB (a 10 MHz)
11,2 dB (con 16 MHz)
12,6 dB (a 20 MHz)
14,1 dB (a 25 MHz)
15,8 dB (a 31,25 MHz)
22,5 dB (a 62,5 MHz)
28,7 dB (a 100 MHz)
41,4 dB (a 200 MHz)
46,6 dB (a 250 MHz)
51,4 dB (a 300 MHz)
60,1 dB (a 400 MHz)
67,9 dB (a 500 MHz)
Atenuación paradiafónica (NEXT)75,3 dB (con 1 MHz)
66,3 dB (a 4 MHz)
61,8 dB (a 8 MHz)
60,3 dB (a 10 MHz)
57,2 dB (con 16 MHz)
55,8 dB (a 20 MHz)
54,3 dB (a 25 MHz)
52,8 dB (a 31,25 MHz)
48,4 dB (a 62,5 MHz)
45,3 dB (a 100 MHz)
40,8 dB (a 200 MHz)
39,3 dB (a 250 MHz)
38,1 dB (a 300 MHz)
38,1 dB (a 400 MHz)
38,1 dB (a 500 MHz)
Atenuación paradiafónica con potencia numerada (PSNEXT)72,3 dB (con 1 MHz)
63,3 dB (a 4 MHz)
58,8 dB (a 8 MHz)
57,3 dB (a 10 MHz)
54,2 dB (con 16 MHz)
52,8 dB (a 20 MHz)
51,3 dB (a 25 MHz)
49,9 dB (a 31,25 MHz)
45,4 dB (a 62,5 MHz)
42,3 dB (a 100 MHz)
37,8 dB (a 200 MHz)
36,3 dB (a 250 MHz)
35,1 dB (a 300 MHz)
33,3 dB (a 400 MHz)
31,8 dB (a 500 MHz)
Atenuación de retorno (RL)20 dB (con 1 MHz)
23 dB (a 4 MHz)
24,5 dB (a 8 MHz)
25 dB (a 10 MHz)
25 dB (con 16 MHz)
25 dB (a 20 MHz)
24,2 dB (a 25 MHz)
23,3 dB (a 31,25 MHz)
20,7 dB (a 62,5 MHz)
19 dB (a 100 MHz)
16,4 dB (a 200 MHz)
15,6 dB (a 250 MHz)
15,6 dB (a 300 MHz)
15,6 dB (a 400 MHz)
15,6 dB (a 500 MHz)
Atenuación de pantalla≥ 80 dB (con 30 ... 100 MHz)
Ausencia de halógenossegún IEC 60754-1
Resistencia al aceiteconforme a DIN EN 60811-2-1
Resistencia a las llamassegún IEC 60332-1-2
Temperatura ambiente (servicio)-20 °C ... 80 °C (Cable, disposiCión móvil)
-40 °C ... 80 °C (cable, disposición fija)
Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protecciónIP20
Temperatura ambiente (servicio)-40 °C ... 85 °C (Conector enchufable RJ45)
