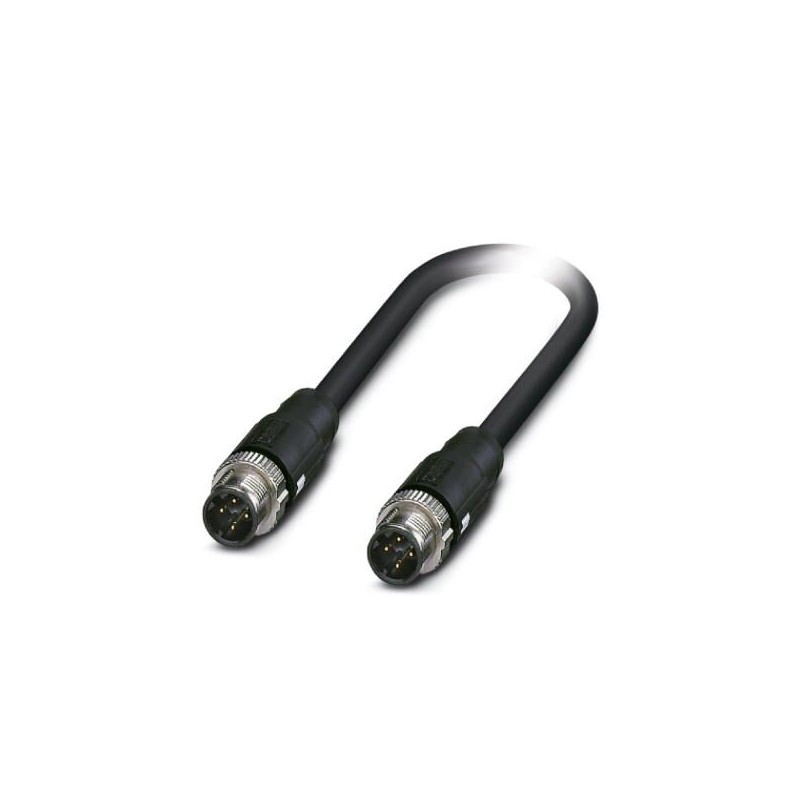

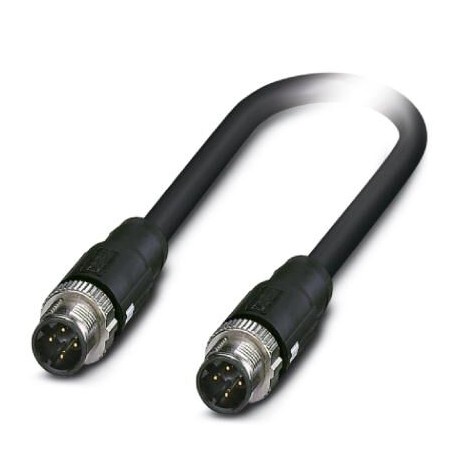

NBC-MSD/ 3,3-939/MSD SCO SI 1422329 PHOENIX CONTACT Cable de red NBC-MSD/ 3,3-939/MSD SCO SI 1422329
NBC-MSD/ 3,3-939/MSD SCO SI
1422329
PHOENIX_CONTACT
Cable de red, PROFINET CAT5 (100 MBit/s), 4-polos, PE-X sin halógenos, negro, apantallado, Conector recta M12 SPEEDCON / IP65, codificación: D, a Conector recta M12 SPEEDCON / IP65, codificación: D, longitud de cable: 3,3 m, Artículo comprobado según la especificación del cliente/aplicación ferroviaria
Material de instalación de redes de telecomunicación DNT / FNT > Cable de conexión de cobre
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Cable de red, PROFINET CAT5 (100 MBit/s), 4-polos, PE-X sin halógenos, negro, apantallado, Conector recta M12 SPEEDCON / IP65, codificación: D, a Conector recta M12 SPEEDCON / IP65, codificación: D, longitud de cable: 3,3 m, Artículo comprobado según la especificación del cliente/aplicación ferroviaria
Datos mercantiles
| Clave de pedido | 1422329 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CJN - |
| EAN | 4055626299648 |
| Peso por unidad (sin incluir el embalaje) | 248,456 g |
| Número de tarifa arancelaria | 85444290 |
Medidas
| Longitud de cable | 3,3 m |
|---|
Datos generales
| Observación | Se comprobará el paso del cable eléctricamente al 100 %. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 4 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
Valores nominales cabeza 1
| Construcción cabecera | Conector recta M12 SPEEDCON / IP65 |
|---|---|
| Número de polos (cara de enchufe) | 4 |
| Codificación | D (Datos) |
| Color | negro |
| Material (componentes) | CuSn (Contacto) |
| Ni/Au (Superficie contactos) | |
| PA (Soporte de contactos) | |
| TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
| Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
| Apantallado | sí |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión de prueba | 500 V DC ±15 V DC (para 60 s, resistencia de aislamiento según DIN EN 60512-3-1) |
| 1,4 kV AC (para 60 s, rigidez dieléctrica según DIN EN 60512-4-1) | |
| Ciclos de enchufe | ≥ 100 (Cantidad 500 con conectores contrarios Phoenix Contact) |
| Par de apriete | 0,4 Nm |
| Temperatura ambiente (servicio) | -40 °C ... 90 °C |
| Peso | 10 g ±5 g |
Valores nominales cabeza 2
| Construcción cabecera | Conector recta M12 SPEEDCON / IP65 |
|---|---|
| Número de polos (cara de enchufe) | 4 |
| Codificación | D (Datos) |
| Color | negro |
| Material (componentes) | CuSn (Contacto) |
| Ni/Au (Superficie contactos) | |
| PA (Soporte de contactos) | |
| TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
| Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
| Apantallado | sí |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión de prueba | 500 V DC ±15 V DC (para 60 s, resistencia de aislamiento según DIN EN 60512-3-1) |
| 1,4 kV AC (para 60 s, rigidez dieléctrica según DIN EN 60512-4-1) | |
| Ciclos de enchufe | ≥ 100 (Cantidad 500 con conectores contrarios Phoenix Contact) |
| Par de apriete | 0,4 Nm |
| Temperatura ambiente (servicio) | -40 °C ... 90 °C |
| Peso | 10 g ±5 g |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | V0 |
Cable
| Tipo de cable | Aplicaciones ferroviarias PROFINET |
|---|---|
| Tipo de cable (abreviatura) | 939 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | 1,4 mm ±0,1 mm |
| Colores de conductor | blanco-azul, naranja-amarillo |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Lámina de poliéster con forrado de aluminio, malla de hilos de cobre estañados |
| Envoltura exterior, color | negro |
| Grosor de pared envoltura exterior | 1 mm |
| Diámetro exterior del cable D | 6,6 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 6 x D |
| Resistencia a la tracción GRP | ≤ 60 N (a corto plazo) |
| ≤ 15 N (constante) | |
| Peso del cable | 71 kg/km |
| Envoltura exterior, material | PE-X |
| Material Aislamiento de conductor | PE celular |
| Material Conductor | Conductor Cu estañado |
| Resistencia de aislamiento | ≥ 5 GΩ*km |
| Resistencia del conductor | ≤ 54,4 Ω/km |
| Capacidad de la línea | 44 nF/km (conductor-conductor) |
| Impedancia propia | 100 Ω ±5 Ω (f = 100 MHz) |
| Atenuación paradiafónica (NEXT) | 76 dB (con 1 MHz) |
| 71 dB (a 4 MHz) | |
| 64 dB (a 10 MHz) | |
| 60 dB (con 16 MHz) | |
| 56 dB (a 31,25 MHz) | |
| 52 dB (a 62,5 MHz) | |
| 48 dB (a 100 MHz) | |
| 45 dB (a 155 MHz) | |
| 42 dB (a 200 MHz) | |
| Atenuación paradiafónica con potencia numerada (PSNEXT) | 73 dB (con 1 MHz) |
| 68 dB (a 4 MHz) | |
| 61 dB (a 10 MHz) | |
| 57 dB (con 16 MHz) | |
| 53 dB (a 31,25 MHz) | |
| 49 dB (a 62,5 MHz) | |
| 45 dB (a 100 MHz) | |
| 42 dB (a 155 MHz) | |
| 39 dB (a 200 MHz) | |
| Atenuación | 1,5 dB (con 1 MHz) |
| 3,3 dB (a 4 MHz) | |
| 5,3 dB (a 10 MHz) | |
| 6,9 dB (con 16 MHz) | |
| 9,9 dB (a 31,25 MHz) | |
| 14,5 dB (a 62,5 MHz) | |
| 18,8 dB (a 100 MHz) | |
| 23,6 dB (a 155 MHz) | |
| 27,3 dB (a 200 MHz) | |
| Atenuación de retorno (RL) | 25 dB (con 1 MHz) |
| 25 dB (a 4 MHz) | |
| 28 dB (a 10 MHz) | |
| 28 dB (con 16 MHz) | |
| 27 dB (a 31,25 MHz) | |
| 26 dB (a 62,5 MHz) | |
| 25 dB (a 100 MHz) | |
| 25 dB (a 155 MHz) | |
| 23 dB (a 200 MHz) | |
| Velocidad de señales | 0,75 c |
| Tiempo de tránsito de señales | 4,4 ns/m |
| Atenuación de pantalla | 60 dB (hasta 1 000 MHz) |
| Impedancia de transferencia | < 13,00 mΩ/m (f = 1 MHz) |
| < 8,00 mΩ/m (f = 10 MHz ... 100 MHz) | |
| Impedancia de la línea | 100 Ω ±15 Ω (f = 0,5 MHz ... 3 MHz) |
| Tensión nominal Cable | 125 V |
| Tensión de prueba Conductor/Conductor | 1000 V AC (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 1000 V AC (50 Hz, 1 min) |
| Protección antiincendios en vehículos sobre carriles | BS 6853 (Cable interno Ia, Ib, II / cable externo Ia, Ib, II) |
| DIN 5510-2 (Nivel protección incendios 1, 2, 3, 4) | |
| EN 45545-2 (Nivel de peligro HL1 - HL3) | |
| EN 50306-4 | |
| NF F16-101 (Clasificación C / F1) | |
| NF F16-101 (Cable interno A1, A2, B / cable externo A1, A2, B) | |
| NFPA 130 | |
| PN-K-02511 | |
| UIC 564-2 (Clase A) | |
| Resistencia a las llamas | según EN 60332-1-2 |
| según EN 50266-2-5 | |
| conforme a ISO ISO 14572 5.21 (UN ECE-R 118.01) | |
| Ausencia de halógenos | según EN 50267-2-1 |
| según EN 60684-2 | |
| Resistencia al aceite | según EN 60684-2, 72 h h a 100 °C, IRM 902 |
| Otras resistencias | resistente a los combustibles según EN 60684-2, 72 h h a 100 °C, IRM 903 |
| resistente al ozono según EN 50306-4, 72 h a 40 °C, procedimiento B, concentración de volumen 200 x 10-6 | |
| Densidad de gas de combustión | EN 61034-2 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 70 °C (cable, disposición móvil) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss
| eCl@ss 7.0 | 27060308 |
|---|---|
| eCl@ss 9.0 | 27060308 |
ETIM
| ETIM 7.0 | EC001262 |
|---|
