Cable de red - NBC-MSD/16,5-937/FSD SCO - 1423137

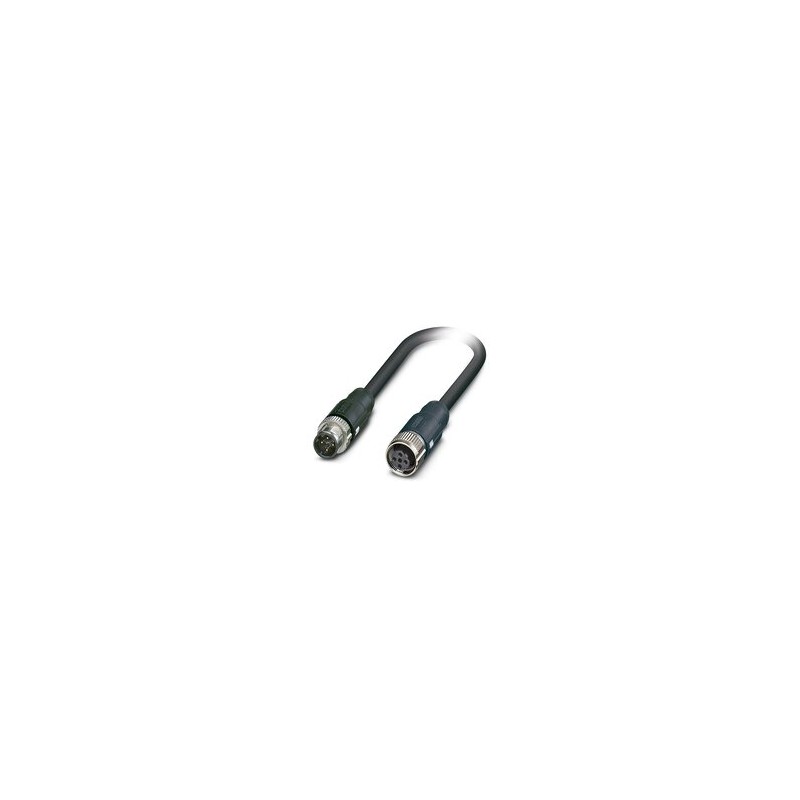

Cable de red, PROFINET CAT5 (100 MBit/s), 4-polos sin halógenos, apantallado, Conector recta M12, codificación: D SPEEDCON / IP65, a Hembra recta M12, codificación: D SPEEDCON / IP65, longitud de cable: 16,5 m, Artículo comprobado según la especificación del cliente/aplicación ferroviaria
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Tipo de producto | Cable de datos confeccionado |
Tipo de sensor | PROFINET |
Número de polos | 4 |
Número de salidas de cable | 1 |
Apantallado | sí |
Codificación | D |
Propiedades de aislamiento | |
Categoría de sobretensión | II |
Grado de polución | 3 |
Sistema bus | PROFINET |
Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
Indicación de estado | No |
Indicación de estado disponible | No |
Tensión nominal UN | 48 V AC |
60 V DC | |
Corriente nominal IN | 4 A |
Medio de transmisión | Cobre |
Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
Clase de inflamabilidad según UL 94 | V0 |
Conexión 1 | |
Construcción | Conector recta M12 SPEEDCON / IP65 |
Número de polos | 4 |
Tipo de codificación | D (Datos) |
Apantallado | sí |
Color cuerpo de agarre | negro |
Material | CuSn (Contacto) |
Ni/Au (Superficie contactos) | |
PA (Soporte de contactos) | |
TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
Ciclos de enchufe | ≥ 100 (Cantidad 500 con conectores contrarios Phoenix Contact) |
Resistencia de contacto | ≤ 5 mΩ |
Resistencia de aislamiento | ≥ 100 MΩ |
Par de apriete | 0,4 Nm |
Índice de protección | IP65 |
Temperatura ambiente (servicio) | -40 °C ... 90 °C |
Número de polos | 4 |
Ciclos de enchufe | 100 |
Sistema de bloqueo | SPEEDCON |
Conexión 2 | |
Construcción | Hembra recta M12 SPEEDCON / IP65 |
Número de polos | 4 |
Tipo de codificación | D (Datos) |
Apantallado | sí |
Color cuerpo de agarre | negro |
Material | CuSn (Contacto) |
Ni/Au (Superficie contactos) | |
PA (Soporte de contactos) | |
TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
Ciclos de enchufe | ≥ 100 (Cantidad 500 con conectores contrarios Phoenix Contact) |
Resistencia de contacto | ≤ 5 mΩ |
Resistencia de aislamiento | ≥ 100 MΩ |
Par de apriete | 0,4 Nm |
Temperatura ambiente (servicio) | -40 °C ... 90 °C |
Número de polos | 4 |
Índice de protección | IP65 |
Sistema de bloqueo | SPEEDCON |
Longitud del cable | 16,5 m |
Aplicación ferroviaria PROFINET BETAtrans®CAT5 [939] | |
Esquema de dimensiones | |
Peso del cable | 71 kg/km |
Número de polos | 4 |
Apantallado | sí |
Tipo de cable | Aplicación ferroviaria PROFINET BETAtrans®CAT5 [939] |
Diseño de conductores | 1x4xAWG22/7, SF/TQ |
Tiempo de tránsito de señales | 4,4 ns/m |
Velocidad de señales | 0,75 c |
Construcción del conductor cable de señales | 7x 0,25 mm |
Línea de señales AWG | 22 |
Sección de línea | 4x 0,34 mm² |
Diámetro de conductor incl. aislamiento | 1,4 mm ±0,1 mm |
Diámetro exterior del cable | 6,6 mm ±0,2 mm |
Envoltura exterior, material | PE-X |
Envoltura exterior, color | negro |
Material Conductor | Conductor Cu estañado |
Material Aislamiento de conductor | PE celular |
Conductor individual, color | blanco-azul, naranja-amarillo |
Grosor de pared Envoltura exterior | 1 mm |
Cableado total | Cuadretes en estrella |
Resistencia máx. del conductor | ≤ 54,4 Ω/km |
Resistencia de aislamiento | ≥ 5 GΩ*km |
Impedancia de transferencia | < 13,00 mΩ/m (f = 1 MHz) |
< 8,00 mΩ/m (f = 10 MHz ... 100 MHz) | |
Impedancia propia | 100 Ω ±5 Ω (f = 100 MHz) |
Capacidad de la línea | 44 nF/km (conductor-conductor) |
Impedancia de la línea | 100 Ω ±15 Ω (f = 0,5 MHz ... 3 MHz) |
Tensión nominal Cable | 125 V |
Tensión de prueba Conductor/Conductor | 1000 V AC (50 Hz, 1 min.) |
Tensión de prueba Conductor/Pantalla | 1000 V AC (50 Hz, 1 min.) |
Radio de curvatura mínimo, colocado de forma fija | 5 x D |
Radio de curvatura mínimo, colocado de forma flexible | 6 x D |
Resistencia a la tracción | ≤ 60 N (a corto plazo) |
≤ 15 N (constante) | |
Atenuación paradiafónica (NEXT) | 76 dB (con 1 MHz) |
71 dB (a 4 MHz) | |
64 dB (a 10 MHz) | |
60 dB (con 16 MHz) | |
56 dB (a 31,25 MHz) | |
52 dB (a 62,5 MHz) | |
48 dB (a 100 MHz) | |
45 dB (a 155 MHz) | |
42 dB (a 200 MHz) | |
Atenuación paradiafónica con potencia numerada (PSNEXT) | 73 dB (con 1 MHz) |
68 dB (a 4 MHz) | |
61 dB (a 10 MHz) | |
57 dB (con 16 MHz) | |
53 dB (a 31,25 MHz) | |
49 dB (a 62,5 MHz) | |
45 dB (a 100 MHz) | |
42 dB (a 155 MHz) | |
39 dB (a 200 MHz) | |
Atenuación de retorno (RL) | 25 dB (con 1 MHz) |
25 dB (a 4 MHz) | |
28 dB (a 10 MHz) | |
28 dB (con 16 MHz) | |
27 dB (a 31,25 MHz) | |
26 dB (a 62,5 MHz) | |
25 dB (a 100 MHz) | |
25 dB (a 155 MHz) | |
23 dB (a 200 MHz) | |
Atenuación de pantalla | 1,5 dB (con 1 MHz) |
3,3 dB (a 4 MHz) | |
5,3 dB (a 10 MHz) | |
6,9 dB (con 16 MHz) | |
9,9 dB (a 31,25 MHz) | |
14,5 dB (a 62,5 MHz) | |
18,8 dB (a 100 MHz) | |
23,6 dB (a 155 MHz) | |
27,3 dB (a 200 MHz) | |
60 dB (hasta 1 000 MHz) | |
Ausencia de halógenos | según EN 50267-2-1 |
según EN 60684-2 | |
Resistencia a las llamas | según EN 60332-1-2 |
según EN 50266-2-5 | |
conforme a ISO ISO 14572 5.21 (UN ECE-R 118.01) | |
Densidad de gas de combustión | EN 61034-2 |
Resistencia al aceite | según EN 60684-2, 72 h h a 100 °C, IRM 902 |
Protección antiincendios en vehículos sobre carriles | BS 6853 (Cable interno Ia, Ib, II / cable externo Ia, Ib, II) |
DIN 5510-2 (Nivel protección incendios 1, 2, 3, 4) | |
EN 45545-2 (Nivel de peligro HL1 - HL3) | |
EN 50306-4 | |
NF F16-101 (Clasificación C / F1) | |
NF F16-101 (Cable interno A1, A2, B / cable externo A1, A2, B) | |
NFPA 130 | |
PN-K-02511 | |
UIC 564-2 (Clase A) | |
Otras resistencias | resistente a los combustibles según EN 60684-2, 72 h h a 100 °C, IRM 903 |
resistente al ozono según EN 50306-4, 72 h a 40 °C, procedimiento B, concentración de volumen 200 x 10-6 | |
Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
-25 °C ... 70 °C (Cable, disposiCión móvil) | |
160 °C (Cortocircuito) |
Denominación de norma | Conector enchufable M12 |
Normas/disposiciones | IEC 61076-2-101 |
