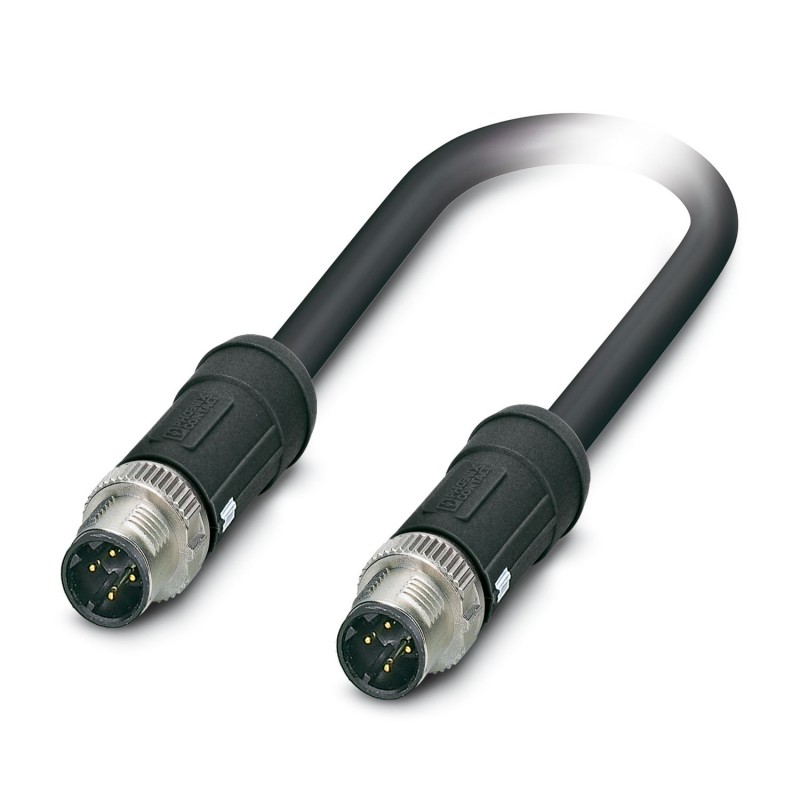

NBC-MSD/0,475-937/MRD SCO RAIL 1025432 PHOENIX CONTACT Cable de red NBC-MSD/0,475-937/MRD SCO RAIL 1025432
NBC-MSD/0,475-937/MRD SCO RAIL
1025432
PHOENIX_CONTACT
100
Cable de red - NBC-MSD/0,475-937/MRD SCO RAIL - 1025432
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Cable de red, PROFINET CAT5, PROFINET CAT5, Ethernet CAT5, 4-polos, PE-X, negro RAL 9005, apantallado, longitud de cable: 0,475 m, Para aplicaciones ferroviarias
Datos mercantiles
| Clave de pedido | 1025432 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CJI - |
| Cantidad de pedido mínima | 100 pcs |
| EAN | 4055626517339 |
| Peso por unidad (sin incluir el embalaje) | 58,600 g |
| Número de tarifa arancelaria | 85444290 |
Medidas
| Longitud de cable | 0,475 m |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
|---|
Datos generales
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 4 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801:2002) |
| PROFINET CAT5 (TIA 568B:2001) | |
| Ethernet CAT5 | |
| Ethernet CAT5 | |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Material contacto | CuSn |
| Material soporte de contactos | PA 6.6 |
| Material superficie del contacto | Ni/Au |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | V0 |
Cable
| Tipo de cable | Aplicaciones ferroviarias PROFINET |
|---|---|
| Tipo de cable (abreviatura) | 937 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | aprox. 1,5 mm |
| Colores de conductor | blanco-azul, naranja-amarillo |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Lámina de aluminio revestida de plástico, malla de hilos de cobre estañados |
| Envoltura exterior, color | negro RAL 9005 |
| Grosor de pared envoltura exterior | aprox. 1 mm |
| Diámetro exterior del cable D | 6,6 mm ±0,4 mm |
| Radio de curvatura mínimo, colocado de forma fija | 6 x D |
| Peso del cable | 70 kg/km |
| Envoltura exterior, material | PE-X |
| Material Aislamiento de conductor | PE espumado |
| Material Conductor | Hilo trenzado de Cu plateado |
| Resistencia del conductor | ≤ 54,4 Ω/km |
| Capacidad de servicio | ≤ 65 pF (conductor-conductor) |
| ≤ 100 pF (conductor-pantalla) | |
| Impedancia propia | 100 Ω ±5 Ω (f = 100 MHz) |
| Atenuación paradiafónica (NEXT) | 73 dB (con 1 MHz) |
| 70 dB (a 4 MHz) | |
| 65 dB (a 10 MHz) | |
| 57 dB (a 31,5 MHz) | |
| 52 dB (a 62,5 MHz) | |
| 48 dB (a 100 MHz) | |
| Atenuación telediafónica (FEXT) | 78 dB (con 1 MHz) |
| 77 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (a 31,5 MHz) | |
| 56 dB (a 62,5 MHz) | |
| 48 dB (a 100 MHz) | |
| Atenuación | 2 dB (con 1 MHz) |
| 4,4 dB (a 4 MHz) | |
| 7,4 dB (a 10 MHz) | |
| 14 dB (a 31,5 MHz) | |
| 20 dB (a 62,5 MHz) | |
| 26 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 25 dB (a 4 MHz) |
| 30 dB (a 10 MHz) | |
| 30 dB (a 31,5 MHz) | |
| 30 dB (a 62,5 MHz) | |
| 28 dB (a 100 MHz) | |
| Velocidad de señales | 75 c |
| Atenuación de pantalla | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Impedancia de transferencia | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensión nominal Cable | 300 V AC |
| Tensión de prueba Cable | 2000 V AC (50 Hx, 5 minutos) |
| Protección antiincendios en vehículos sobre carriles | BS 6853 (Categoría Ia, Ib, II) |
| GM/RT 2130 (Categoría Ia, Ib, II) | |
| EN 45545 (Nivel de peligro HL1 - HL3) | |
| DIN 5510 (Nivel protección incendios 1, 2, 3, 4) | |
| NF F16-101 (Categoría A1, A2, B) | |
| NF F16-101 (Clase C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Nivel de peligro LR1 - LR4) | |
| Resistencia a las llamas | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Ausencia de halógenos | según EN 50267-2-1 |
| Resistencia al aceite | según IRM 902, 72 h a 100 °C |
| Otras resistencias | resistente contra carburantes según IRM 903, 168 h a 70 °C |
| Densidad de gas de combustión | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosión de gases del incendio | EN 50267-2-2 |
| Toxicidad de gases del incendio | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (servicio) | -50 °C ... 90 °C (cable, disposición fija) |
| -40 °C ... 90 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -25 °C ... 90 °C |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
