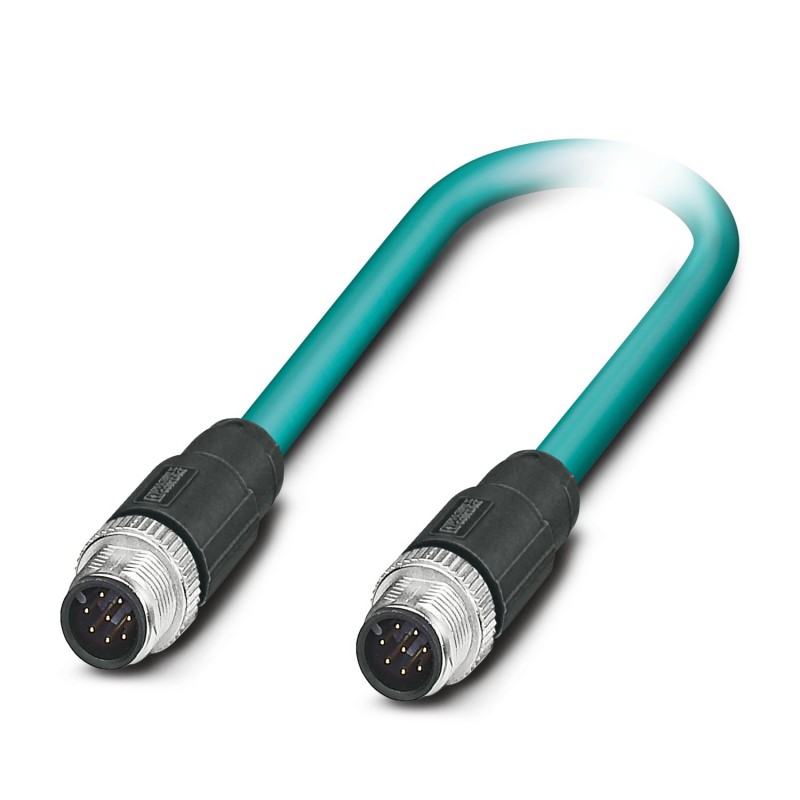

NBC-M12MS/ 2,0-94B/M12MS US 1406118 PHOENIX CONTACT Cable de red, Ethernet CAT5 (1 GBit/s), 8-polos, PUR sin..
NBC-MS/ 2,0-94B/MS SCO US
1406118
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Cable de red, Ethernet CAT5 (1 GBit/s), 8-polos, PUR sin halógenos, azul agua RAL 5021, apantallado, Conector recta M12, codificación: A / IP67, a Conector recta M12, codificación: A / IP67, longitud de cable: 2 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Cable de datos confeccionado |
| Aplicación | Cables estándar norteamericanos |
| Tipo de sensor | Ethernet |
| Número de polos | 8 |
| Apantallado | sí |
| Codificación | A |
Interfaces
| Sistema bus | Ethernet |
| Tipo de señal/categoría | Ethernet CAT5 (conforme a IEC 11801), 1 GBit/s |
Señalización
| Indicación de estado | no |
| Indicación de estado disponible | No |
Propiedades eléctricas
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 2 A |
| Medio de transmisión | Cobre |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
Datos del material
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
Conectores
| Conexión 1 | |
| Construcción | Conector recta M12 / IP67 |
| Tipo de codificación | A (Estándar) |
| Índice de protección | IP67 |
| Conexión 2 | |
| Construcción | Conector recta M12 / IP67 |
| Tipo de codificación | A (Estándar) |
| Índice de protección | IP67 |
Cable/línea
| Longitud del cable | 2 m |
| Ethernet flexible CAT5, 4 pares [94B] | |
| Esquema de dimensiones |  |
| Peso del cable | 47 kg/km |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Número de polos | 8 |
| Apantallado | sí |
| Tipo de cable | Ethernet flexible CAT5, 4 pares [94B] |
| Diseño de conductores | 4x2xAWG26/7, SF/UTP |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Línea de señales AWG | 26 |
| Sección de línea | 4x 2x 0,14 mm² |
| Diámetro de conductor incl. aislamiento | 0,96 mm |
| Diámetro exterior del cable | 6,40 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | azul agua RAL 5021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PE espumado |
| Conductor individual, color | blanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón |
| Grosor de pared Envoltura exterior | 1,05 mm |
| Cableado de pares | 2 conductores como par |
| Cableado total | 4 pares como alma |
| Cubierta visual de pantalla | 70 % |
| Resistencia de aislamiento | ≥ 5 GΩ*km |
| Impedancia de transferencia | ≤ 100,00 mΩ/m (a 10 MHz) |
| Resistencia al pulido | ≤ 290,00 Ω/km |
| Impedancia característica | 100 Ω ±5 Ω (a 100 MHz) |
| Capacidad de la línea | 48 nF/km (a 1 kHz) |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 700 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 700,00 V (50 Hz, 1 min.) |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Menor radio de flexión, montaje fijo | 26 mm |
| Menor radio de flexión, montaje móvil | 52 mm |
| Resistencia a la tracción | ≤ 100 N |
| Atenuación paradiafónica (NEXT) | 71,3 dB (con 1 MHz) |
| 62,3 dB (a 4 MHz) | |
| 56,3 dB (a 10 MHz) | |
| 53,2 dB (con 16 MHz) | |
| 51,8 dB (a 20 MHz) | |
| 48,9 dB (a 31,25 MHz) | |
| 44,4 dB (a 62,5 MHz) | |
| 41,3 dB (a 100 MHz) | |
| Atenuación paradiafónica con potencia numerada (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (a 4 MHz) | |
| 47,3 dB (a 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (a 20 MHz) | |
| 39,9 dB (a 31,25 MHz) | |
| 35,4 dB (a 62,5 MHz) | |
| 32,3 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 23 dB (a 4 MHz) |
| 24,1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23,6 dB (a 31,25 MHz) | |
| 21,5 dB (a 62,5 MHz) | |
| 20,1 dB (a 100 MHz) | |
| Atenuación de pantalla | 3,2 dB (con 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9,5 dB (a 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (a 20 MHz) | |
| 17,1 dB (a 31,25 MHz) | |
| 24,8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Resistencia al aceite | según EN 60811-2-1 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (Cable, disposiCión móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 80 °C |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP65/IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (Conector M12) |
Normas y especificaciones
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 8 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | M12 |
| Tipo de contacto enchufable, lado de campo (EF006269) | Macho (enchufe) |
| Disposición de la entrada de cable, lado de campo (EF005928) | Recto |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M12 |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 2 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -20 °C |
| Corriente nominal In (EF008250) | 2 A |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP65 |
