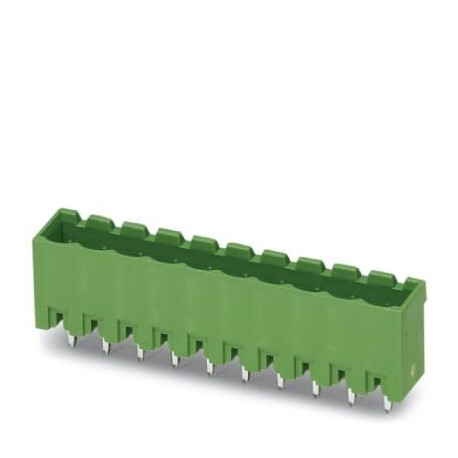

MSTBVA 2,5/18-G
1755668
PHOENIX_CONTACT
50
Carcasa de base, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 18, paso: 5 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 18, número de filas: 1, número de polos: 18, número de conexiones: 18, familia de artículos: MSTBVA 2,5/..-G, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,9 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja
Carcasa base placa de circuito impreso, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, sección nominal: 2,5 mm², número de polos: 18, paso: 5 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,9 mm
Conectores > Conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1755668 |
---|---|
Unidad de embalaje | 50 pcs |
Clave de venta | AAAFEA - |
Cantidad de pedido mínima | 50 pcs |
Página del catálogo | Página 168 (CC_2005) |
EAN | 4017918029241 |
Peso por unidad (sin incluir el embalaje) | 6,780 g |
Número de tarifa arancelaria | 85366990 |
País de origen | DE (Alemania) |
Abreviatura | Carcasa pasamuros |
---|---|
Sistema enchufable | CLASSIC COMBICON |
Tipo de contacto | Macho |
Familia de artículos | MSTBVA 2,5/..-G |
Paso | 5 mm |
Número de polos | 18 |
Tipo de montaje | Soldadura por ola |
Diseño del pin | Disposición de pines lineal |
Bloqueo | sin |
Número de pisos | 1 |
Número de conexiones | 18 |
Número de potenciales | 18 |
Corriente nominal | 12 A |
---|---|
Tensión nominal | 320 V |
Tensión de dimensionamiento | 250 V |
Tensión de dimensionamiento (III/2) | 320 V |
Tensión de dimensionamiento (II/2) | 400 V |
Tensión transitoria de dimensionamiento (III/3) | 4 kV |
Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material contacto | Aleación de Cu |
Características de la superficie | estañado galvánicamente |
Superficie de metal área de contacto (capa superior) | Estaño (3 - 5 µm Sn) |
Superficie de metal área de contacto (capa intermedia) | Níquel (1,3 - 3 µm Ni), |
Superficie de metal área de soldadura (capa superior) | Estaño (3 - 5 µm Sn) |
Superficie de metal área de soldadura (capa intermedia) | Níquel (1,3 - 3 µm Ni) |
Color carcasa | verde (6021) |
---|---|
Aislamiento | PBT |
Grupo material aislante | IIIa |
CTI según IEC 60112 | 225 |
Clase de combustibilidad según UL 94 | V0 |
Longitud [ l ] | 8,6 mm |
---|---|
Anchura [ w ] | 92 mm |
Altura [ h ] | 15,9 mm |
Paso | 5 mm |
Altura de construcción (altura sin espiga de soldadura) | 12 mm |
Longitud del pin [P] | 3,9 mm |
Media a | 85 mm |
Tipo de embalaje | empaquetado en caja |
---|---|
Unidad de embalaje | 50 |
Denominación Unidades de embalaje | Unidades |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
Espacios de aire y líneas de fuga | DIN EN 60664-1 (VDE 0110-1):2008-01 |
---|---|
Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
Valor mínimo del espacio de aire - campo inhomogéneo (III/3) | 3 mm |
Valor mínimo del espacio de aire - campo inhomogéneo (III/2) | 3 mm |
Valor mínimo del espacio de aire - campo inhomogéneo (II/2) | 3 mm |
Valor mínimo de la línea de fuga (III/3) | 4 mm |
Valor mínimo de la línea de fuga (III/2) | 3,2 mm |
Valor mínimo de la línea de fuga (II/2) | 4 mm |
Conexión según norma | EN-VDE |
---|---|
CSA | |
Clase de combustibilidad según UL 94 | V0 |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
eCl@ss 4.0 | 27260700 |
---|---|
eCl@ss 4.1 | 27260700 |
eCl@ss 5.0 | 27260700 |
eCl@ss 5.1 | 27260700 |
eCl@ss 6.0 | 27260700 |
eCl@ss 7.0 | 27440402 |
eCl@ss 8.0 | 27440402 |
eCl@ss 9.0 | 27440402 |
UNSPSC 6.01 | 30211810 |
---|---|
UNSPSC 7.0901 | 39121409 |
UNSPSC 11 | 39121409 |
UNSPSC 12.01 | 39121409 |
UNSPSC 13.2 | 39121409 |
UNSPSC 18.0 | 39121409 |
UNSPSC 19.0 | 39121409 |
UNSPSC 20.0 | 39121409 |
UNSPSC 21.0 | 39121409 |
