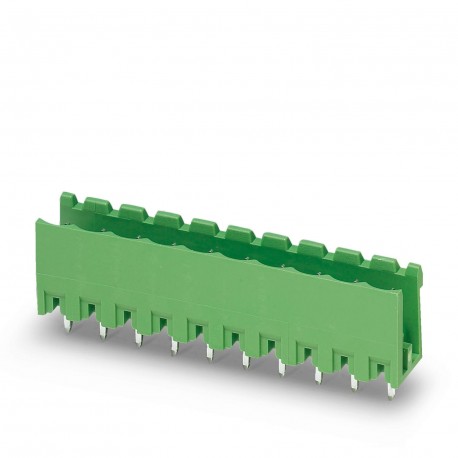

MSTBV 2,5/19-G BK 1755419 PHOENIX CONTACT Carcasa base para placa de circuito impreso, corriente nominal: 12..

MSTBV 2,5/19-G BK

1755419

PHOENIX_CONTACT

50

Carcasa base para placa de circuito impreso, corriente nominal: 12 A, número de polos: 19, paso: 5 mm, color: negro, superficie contactos: Estaño, montaje: Soldadura por ola

Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: negro, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Macho, Número de potenciales: 19, Número de filas: 1,Número de polos por fila: 19, número de conexiones: 19, familia de artículos: MSTBV 2,5/..-G, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,9 mm, Stecksystem: CLASSIC COMBICON, Bloqueo: sin, tipo de embalaje: empaquetado en caja

Zócalo para placa de circuito impreso, sección nominal: 2,5 mm2, color: negro, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, superficie de contacto: Sn, tipo de conexión de contacto: enchufe, número de potenciales: 19, número de filas: 1, número de polos: 19, número de conexiones: 19, serie de productos: MSTBV 2,5/.. -G, paso: 5 mm, montaje: Soldadura por ola, disposición de los pines: Fijación lineal, longitud de los pines [P]: 3,9 mm, número de pines de soldadura por potencial: 1, sistema de enchufes: COMBICON MSTB 2.5, Orientación de los pines de inserción: Estándar, bloqueo: ninguno, tipo de fijación: ninguno, tipo de embalaje: embalado en cartón

Más detalles


Conectores > Conector de circuito impreso

Conectores PCB

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

Más Información



Datos técnicos

Características del artículo
Tipo de productoZócalo básico para placas de circuito impreso
Familia de productosMSTBV 2.5/.. -G
Línea de productosConectores COMBICON M
Número de polos19
Paso5 milímetros
Número de conexiones19
Número de filas1
Número de potenciales19
Brida de fijaciónausente
Diseño de pinesFijación lineal
Número de pasadores de soldadura por potencial1
Estado de mantenimiento de datos
Revisión de artículos01

Características eléctricas
Corriente nominal IN12 A
Tensión nominal UN320 V
Resistividad de masa2,1 mΩ
Tensión de dimensionamiento (III/3)250 V
Dimensionamiento de la tensión de impulso (III/3)4 kV
Tensión de dimensionamiento (III/2)320 V
Dimensionamiento de la tensión de impulso (III/2)4 kV
Tensión de dimensionamiento (II/2)400 V
Dimensionamiento de la tensión de impulso (II/2)4 kV

Montaje
Tipo de montajeSoldadura por ola
Diseño de pinesFijación lineal

Información del material
Información sobre el material - contactos
notaCumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201
Material de contactoAleación de Cu
Acabado superficialEstañado galvánico
Zona de contacto de la superficie metálica (capa superficial)Estaño (3 - 5 μm Sn)
Área de contacto de la superficie metálica (capa intermedia)Níquel (1,3 - 3 μm Ni)
Área de soldadura de la superficie metálica (capa superficial)Estaño (3 - 5 μm Sn)
Área de soldadura de la superficie metálica (capa intermedia)Níquel (1,3 - 3 μm Ni)
Información material - caso
Color (Estuche)Negro (9005)
Material aislantePBT
Grupo de materiales aislantesIIIa
CTI según IEC 60112225
Clase de combustibilidad según UL 94V0

Notas
Nota para la operaciónDe acuerdo con la norma DIN EN 61984, los conectores COMBICON son conectores sin alimentación conmutable (COC). Para un uso adecuado al previsto, no deben encenderse ni desconectarse mientras estén todavía activos o bajo carga.

Dimensiones
Dibujo acotadodvbtjqggdc.jpg
Paso5 milímetros
Anchura [w]95 milímetros
Altura [h]15,9 milímetros
Longitud [l]8,57 milímetros
Altura de instalación12 milímetros
Longitud del vástago de soldadura [P]3,9 milímetros
Tamaños de vástago1 x 1 mm
Diseño de placa de circuito impreso
Diámetro del orificio1,4 mm

Controles mecánicos
Inspección visual
Especificación de la pruebaDIN EN 60512-1-1:2003-01
ResultadoPrueba superada
Control dimensional
Especificación de la pruebaDIN EN 60512-1-2:2003-01
ResultadoPrueba superada
Resistencia de las letras
Especificación de la pruebaDIN EN 60068-2-70:1996-07
ResultadoPrueba superada
Polarización y codificación
Especificación de la pruebaDIN EN 60512-13-5:2006-11
ResultadoPrueba superada
Soporte de contacto en uso
Especificación de la pruebaDIN EN 60512-15-1:2009-03
Ámbitos de aplicación de los titulares de contactos
Aplicación >20 N
Prueba superada
Fuerza de inserción/tracción
ResultadoPrueba superada
Número de ciclos25
Fuerza de inserción por poste aprox.8 N
Fuerza de tracción por poste aprox.6 N

Controles eléctricos
Prueba térmica Grupo de control C
Especificación de la pruebaDIN EN 60512-5-1:2003-01
Número de postes probados18
Resistencia de aislamiento
Especificación de la pruebaDIN EN 60512-3-1:2003-01
Resistencia de aislamiento entre polos contiguos> 5 MΩ
Fuga y distancias de fuga
Especificación de la pruebaDIN EN 60664-1 (VDE 0110-1):2008-01
Grupo de materiales aislantesIIIa
Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11))CTI 225
Tensión nominal de aislamiento (III/3)250 V
Tensión nominal de impulso (III/3)4 kV
Valor libre mínimo - gama no homogénea (III/3)3 milímetros
Valor mínimo de fuga (III/3)4 milímetros
Tensión nominal de aislamiento (III/2)320 V
Tensión nominal de impulso (III/2)4 kV
Valor mínimo de fuga - rango no homogéneo (III/2)3 milímetros
Valor mínimo de fuga (III/2)3,2 milímetros
Tensión nominal de aislamiento (II/2)400 V
Tensión nominal de impulso (II/2)4 kV
Valor mínimo de fuga - rango no homogéneo (II/2)3 milímetros
Valor mínimo de fuga (II/2)4 milímetros

Condiciones de vida ambientales y eléctricas
Prueba de vibración
Especificación de la pruebaDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
frecuencia10 - 150 - 10 Hz
Velocidad de barrido1 octava/min
Amplitud0,35 mm (10 Hz ... 60,1 Hz)
Aceleración5g (60,1 Hz ... 150 Hz)
Duración de la prueba por eje2,5 h
Instrucciones de la pruebaEjes X, Y y Z
Control de vida eléctrica
Especificación de la pruebaDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Tensión de impulso vertical sobre el nivel del mar4,8 kV
Resistividad de masa R12,1 mΩ
Resistividad de masa R22,3 mΩ
Ciclos de maniobra25
Resistencia de aislamiento entre polos contiguos> 5 MΩ
Climatizador
Especificación de la pruebaDIN EN ISO 6988:1997-03
Estrés debido a la corrosión0,2 dm3SABER2en 300 dm3/40 °C/1 ciclo
Estrés por efecto del calor100 °C/168 h
Voltaje fijo de CA2,21 kV
Condiciones ambientales
Temperatura ambiente (en funcionamiento)-40 °C ... 100 °C (dependiendo de la curva de reducción)
Temperatura ambiente (almacenamiento/transporte)-40 °C ... 70 °C
Humedad relativa (transporte y almacenamiento)30 % ... 70 %
Temperatura ambiente (montaje)-5 °C ... 100 °C

Información de embalaje
EmbalajeEmbalado en cartón

Datasheet - PDF
