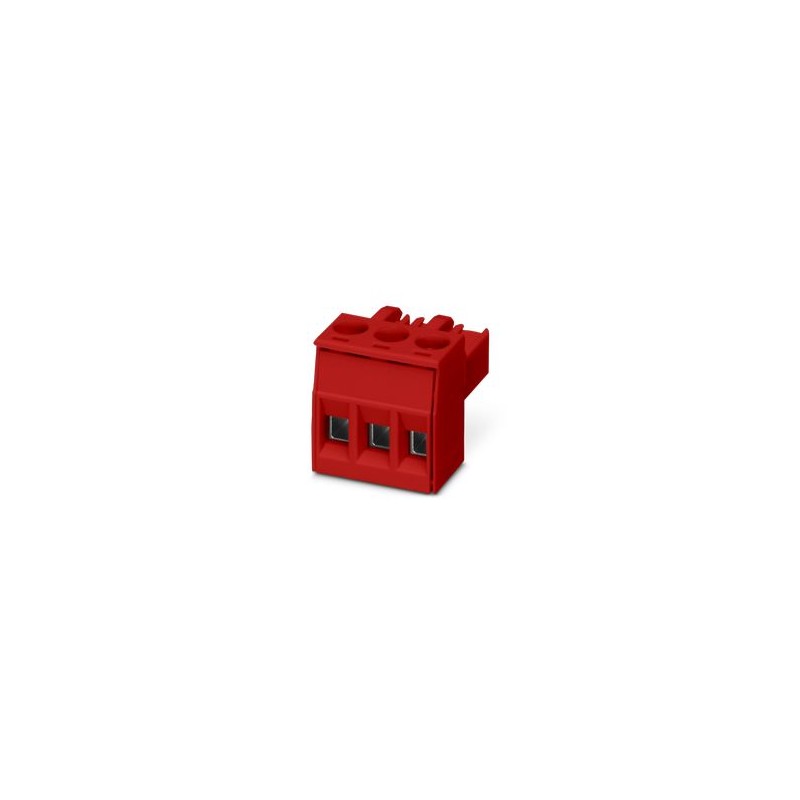

MSTBT 2,5 HC/ 3-STP RD 1511786 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 2,5 m..
MSTBT 2,5 HC/ 3-STP RD
1511786
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Conector de placa de circuito impreso, sección nominal: 2,5 mm2, color: rojo, corriente nominal: 16 A (ver curva derating), tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 3, número de filas: 1, número de polos: 3, número de conexiones: 3, familia de artículos: MSTBT 2,5 HC/..-STP, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - Gancho de sujeción, sistema enchufable: COMBICON MSTB 2,5 HC, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conector para placa de circuito impreso, sección nominal: 2,5 mm2, color: rojo, corriente nominal: 16 A, tensión nominal (III/2): 320 V, superficie de contacto: estaño, tipo de conexión de contacto: zócalo, número de filas: 1, gama de productos: MSTBT 2,5 HC/.. -STP, paso: 5 mm, tipo de conexión: Conexión atornillada con manguito de tensión, dirección de conexión conductor/PCB: 0 °, clip de bloqueo: - Clip de bloqueo, sistema enchufable: COMBICON MSTB 2,5 HC, bloqueo: sin, montaje: sin, tipo de embalaje: embalado en cartón
Conectores > Conector de cable para conector de circuito impreso
Envolventes electrónica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| tipo | estándar |
| Línea de productos | Conectores COMBICON M |
| Tipo de producto | Conector de PCB |
| familia de productos | MSTBT 2,5 HC/.. -STP |
| Alquitrán | 5 milímetros |
| Número de filas | 1 |
| Brida de montaje | sin |
| Corriente nominal IN | 16 A |
| Tensión nominal UN | 250 V |
| Grado de contaminación | 3 |
| Resistencia de contacto | 1,2 mΩ |
| Tensión nominal (III/3) | 250 V |
| Sobretensión nominal (III/3) | 4 kV |
| Tensión nominal (III/2) | 320 V |
| Sobretensión nominal (III/2) | 4 kV |
| Tensión nominal (II/2) | 630 V |
| Sobretensión nominal (II/2) | 4 kV |
| Tecnología de conexión | |
| tipo | estándar |
| Sistema de conectores | COMBICON MSTB 2,5 HC |
| Sección transversal nominal | 2,5 mm² |
| Tipo de conexión de contacto | Enchufe |
| Engranar | |
| Tipo de bloqueo | sin |
| Brida de montaje | sin |
| Conexión de conductores | |
| Método de conexión | Conexión atornillada con manguito de tensión |
| Dirección de conexión del conductor/PCB | 0 ° |
| Sección transversal del conductor rígida | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Sección transversal del conductor, flexible, con férula, con manguito de plástico | 0,25 mm² ... 2,5 mm² |
| 2 conductores con la misma sección transversal, macizos | 0,2 mm² ... 1 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles, con casquillo sin manguito de plástico | 0,25 mm² ... 1 mm² |
| 2 conductores con la misma sección, flexibles, con casquillo TWIN con manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Calibre cilíndrico a x b / diámetro | 2,8 mm x 2,0 mm / 2,4 mm |
| Longitud de extracción | 7 milímetros |
| Apriete | 0,5 Nm ... 0,6 Nm |
| Datos del material - contacto | |
| nota | Cumple con WEEE/RoHS, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Características de la superficie | estañado en caliente |
| Punto terminal de la superficie metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Área de contacto de la superficie metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Datos de materiales - carcasa | |
| Color (Carcasa) | Rojo (3001) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | Yo |
| CTI según IEC 60112 | 600 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para el ensayo de presión de la bola según EN 60695-10-2 | 125 °C |
| Dibujo dimensional |  |
| Alquitrán | 5 milímetros |
| Anchura [w] | 15 milímetros |
| Altura [h] | 15 milímetros |
| Longitud [l] | 18,1 milímetros |
| Método de conexión | Conexión atornillada con manguito de tensión |
| Notas sobre el funcionamiento | De acuerdo con IEC 61984, los conectores COMBICON no tienen potencia de conmutación (COC). Durante el uso designado, no deben enchufarse ni desconectarse cuando transporten voltaje o estén bajo carga. |
| Nota de seguridad | |
| Nota de seguridad | ADVERTENCIA: Es posible que los conectores no se enchufen o desconecten bajo carga. Ignorar la advertencia o hacer un uso inadecuado puede dañar a las personas y/o a la propiedad. |
| • ADVERTENCIA: Ponga en marcha únicamente productos que funcionen correctamente. Los productos deben inspeccionarse regularmente para detectar daños. Retire los productos defectuosos de inmediato. Reemplace los productos dañados. Las reparaciones no son posibles. | |
| • ADVERTENCIA: Solo personal calificado en electricidad puede instalar y operar el producto. Deben observar las siguientes notas de seguridad. El personal calificado debe estar familiarizado con los conceptos básicos de la ingeniería eléctrica. Deben ser capaces de reconocer y prevenir el peligro. El símbolo correspondiente en el embalaje indica que solo el personal familiarizado con la ingeniería eléctrica puede instalar y operar el producto. | |
| • El artículo está diseñado para ser un enchufe no encapsulado para su instalación en una carcasa. | |
| • Opere el conector solo cuando esté completamente enchufado. | |
| Pruebe si hay daños en los conductores y aflojamiento | |
| Especificación | IEC 60999-1:1999-11 |
| Resultado | Prueba superada |
| Prueba de extracción | |
| Especificación | IEC 60999-1:1999-11 |
| Sección transversal del conductor/tipo de conductor/consigna de fuerza de tracción/valor real | 0,2 mm² / sólido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 2,5 mm² / macizo / > 50 N | |
| 2,5 mm² / flexible / > 50 N | |
| Fuerzas de inserción y extracción | |
| Resultado | Prueba superada |
| No. de ciclos | 25 |
| Fuerza de inserción por pos. aprox. | 11 N |
| Fuerza de retiro por pos. aprox. | 7 N |
| Prueba de par | |
| Especificación | IEC 60999-1:1999-11 |
| Resistencia de las inscripciones | |
| Especificación | IEC 60068-2-70:1995-12 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación | IEC 60512-13-5:2006-02 |
| Resultado | Prueba superada |
| Inspección visual | |
| Especificación | IEC 60512-1-1:2002-02 |
| Resultado | Prueba superada |
| Comprobación de dimensiones | |
| Especificación | IEC 60512-1-2:2002-02 |
| Resultado | Prueba superada |
| Prueba de vibración | |
| Especificación | IEC 60068-2-6:2007-12 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidad de barrido | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Prueba de durabilidad | |
| Especificación | IEC 60512-9-1:2010-03 |
| Tensión soportada a impulsos a nivel del mar | 4,8 kV |
| Resistencia de contacto R1 | 1,2 mΩ |
| Resistencia de contacto R2 | 1,23 mΩ |
| Ciclos de inserción/retirada | 25 |
| Resistencia de aislamiento, posiciones vecinas | > 21 TΩ |
| Prueba climática | |
| Especificación | ISO 6988:1985-02 |
| Tensión corrosiva | 1.0 dm3Así que2en 300 dm3/40 °C/3 ciclos |
| Estrés térmico | 100 °C/168 h |
| Voltaje soportado de frecuencia de potencia | 3,1 kV |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 55 °C |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Prueba térmica Grupo de prueba C | |
| Especificación | IEC 60512-5-1:2002-02 |
| Número de posiciones probadas | 4 |
| Resistencia al aislamiento | |
| Especificación | IEC 60512-3-1:2002-02 |
| Resistencia de aislamiento, posiciones vecinas | > 21 TΩ |
| Distancias de aire y fuga | |
| Especificación | IEC 60664-1:2007-04 |
| Grupo de materiales aislantes | Yo |
| Índice de seguimiento comparativo (IEC 60112) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 250 V |
| Sobretensión nominal (III/3) | 4 kV |
| valor libre mínimo - campo no homogéneo (III/3) | 3 milímetros |
| distancia mínima de fuga (III/3) | 3,2 milímetros |
| Tensión nominal de aislamiento (III/2) | 320 V |
| Sobretensión nominal (III/2) | 4 kV |
| valor libre mínimo - campo no homogéneo (III/2) | 3 milímetros |
| distancia mínima de fuga (III/2) | 1,6 mm |
| Tensión nominal de aislamiento (II/2) | 630 V |
| Sobretensión nominal (II/2) | 4 kV |
| valor libre mínimo - campo no homogéneo (II/2) | 3 milímetros |
| distancia mínima de fuga (II/2) | 3,2 milímetros |
| Tipo de embalaje | Envasado en cartón |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 3 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 16 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Rojo |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
