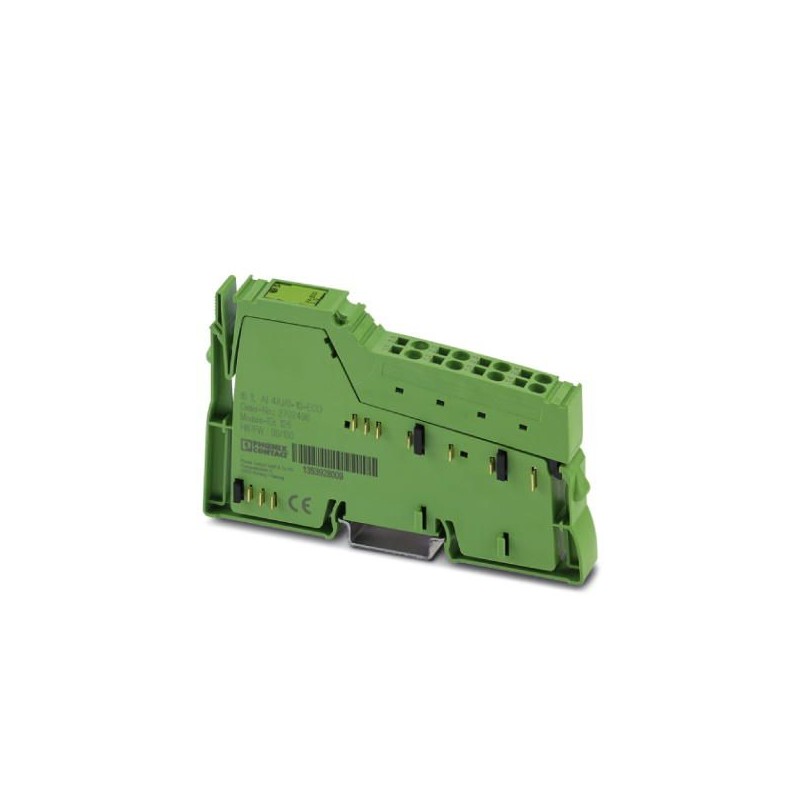

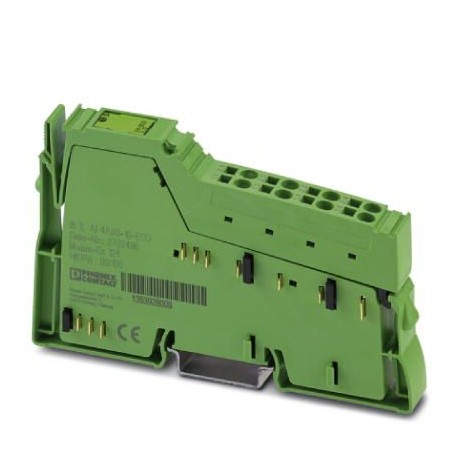

IB IL AI 4/U/0-10-ECO 2702496 PHOENIX CONTACT Inline, Módulo de entrada analógica, Entradas analógicas: 4, 0..
IB IL AI 4/U/0-10-ECO
2702496
PHOENIX_CONTACT
Inline, Módulo de entrada analógica, Entradas analógicas: 4, 0 V ... 10 V, tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, Conector Inline incluido
Controladores industriales (PLC) > Módulo de E/S analógica de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2702496 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI141 - |
| Página del catálogo | Página 142 (C_6_2017) |
| EAN | 4055626205021 |
| Peso por unidad (sin incluir el embalaje) | 69,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | 0 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 69 g |
| Observación acerca de las indicaciones de peso | sin conectores |
| Mensajes de diagnóstico | Corte de la alimentación interna de periferia Mensaje de error periférico en el acoplador de bus |
| Error de la suma de comprobación Mensaje de error periférico en el acoplador de bus |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 60 mA |
| máx. 70 mA | |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 15 mA |
| máx. 20 mA | |
| Consumo de potencia | típ. 0,8 W |
Entradas analógicas
| Descripción de la entrada | Entradas Single Ended, tensión |
|---|---|
| Denominación Entrada | Entradas analógicas |
| Número de entradas | 4 |
| Tipo de conexión | Conector Inline |
| Técnica de conexión | 2 conductores |
| Nota sobre la tecnología de conexión | apantallado, trenzado por pares |
| Resolución A/D | 12 Bit |
| Denominación de la protección | Protección contra sobrecarga |
| Protección contra transitorios | |
| Formato de datos | Representación normalizada |
| Representación del valor de medición | 16 bits |
| Señal de entrada Tensión | 0 V ... 10 V |
| Resistencia de entrada Entrada de tensión | 115 kΩ |
Separación de potencial
| Trayecto de comprobación | Lógica de bus (bus local, alimentación de lógica) 500 V AC 50 Hz 1 min. |
|---|---|
| Periferia analógica 500 V AC 50 Hz 1 min. | |
| Tierra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242601eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Entrada, corriente (EF003204) | No |
| Entrada, tensión (EF003205) | Sí |
| Entrada, resistencia (EF003206) | No |
| Entrada, termómetro de resistencia (EF003207) | No |
| Entrada, termopar (EF003208) | No |
| Señal de entrada configurable (EF003209) | No |
| Resolución de las entradas analógicas (EF003575) | 12 Bit |
| Salida, corriente (EF003212) | No |
| Salida, tensión (EF003213) | No |
| Señal de salida configurable (EF003214) | No |
| Número de entradas analógicas (EF001994) | 4 |
| Número de salidas analógicas (EF001995) | 0 |
| Entradas analógicas configurables (EF008518) | No |
| Salidas analógicas configurables (EF008519) | No |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | Sí |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | Sí |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 12.15 mm |
| Altura (EF000040) | 120.110773 mm |
| Profundidad (EF000049) | 70.430346 mm |
