Ver más grande

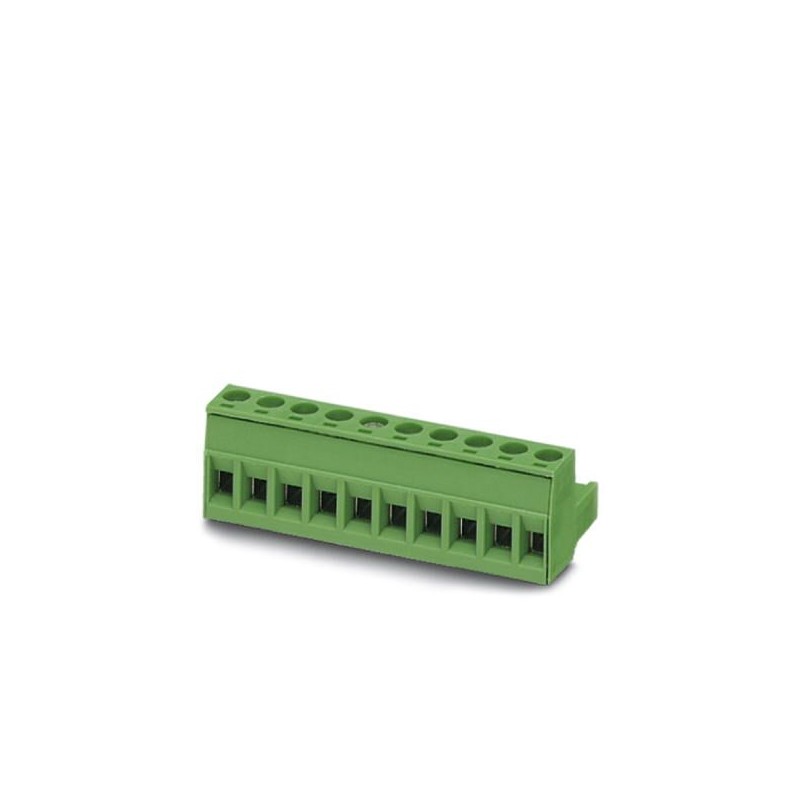

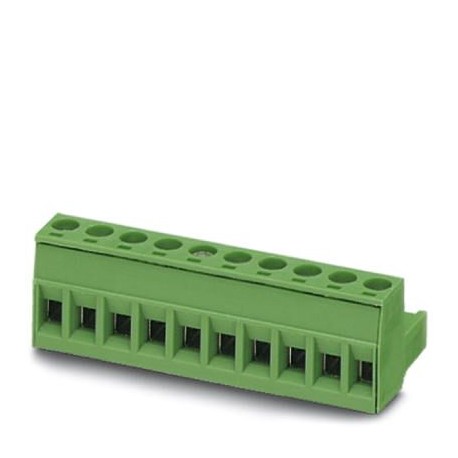

MSTB 2,5/ 4-ST BUGYBDWH:-6SO 1028059 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal:..
MSTB 2,5/ 4-ST BUGYBDWH:-6SO
1028059
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Conector de placa de circuito impreso, sección nominal: 2,5 mm², color: gris azulado, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 4, número de filas: 1, número de polos: 4, número de conexiones: 4, familia de artículos: MSTB 2,5/..-ST, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - Gancho de sujeción, sistema enchufable: COMBICON MSTB 2,5, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conector para placa de circuito impreso, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, sección nominal: 2,5 mm², número de polos: 4, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: gris azulado, superficie contactos: Estaño
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón veintiocho mil cinquenta y nueve |
|---|---|
| Unidad de embalaje | Uno |
| GTIN | 4055626524627 |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
- Dibujos
- Parámetros eléctricos
- Datos del Material - contacto
- Dimensiones del producto
- Información General del producto
- La terminación y el método de conexión
- Ensayos mecánicos según la norma
- Capacidad de conducción de corriente / curvas derating
- Prueba de durabilidad (B)
- Ambientales y de durabilidad de las pruebas (E)
- Clasificaciones
Propiedades del elemento
| Breve descripción del artículo | Tarjeta de circuito impreso del conector |
|---|---|
| Sistema de Plug-ins | CLÁSICO COMBICOM |
| Tipo de contacto | Conector hembra |
| Gama de artículos | MSTB 2,5/..-ST |
| Cancha | 5 mm |
| Número de posiciones | Cuatro |
| Método de conexión | Tornillo de conexión con la tensión de la manga |
| La unidad de la forma de la cabeza del tornillo | Ranurada (L) |
| Número de niveles de | Uno |
| Número de conexiones | Cuatro |
| Número de potenciales | Cuatro |
Parámetros eléctricos
| Corriente Nominal de | 12 Un |
|---|---|
| Nom. voltaje | 320 V |
| Tensión nominal | 250 V |
| Tensión asignada (III/2) | 320 V |
| Tensión nominal (II/2) | 630 V |
| Tensión de impulso admisible (III/3) | 4 kV |
| Tensión de impulso admisible (III/2) | 4 kV |
| Tensión de impulso admisible (II/2) | 4 kV |
Capacidad de conexión
| Método de conexión | Tornillo de conexión con la tensión de la manga |
|---|---|
| conectable | Sí |
| Conductor sección transversal del sólido | 0.2 mm2 ... 2,5 mm2 |
| Conductor de sección transversal flexible | 0.2 mm2 ... 2,5 mm2 |
| Sección cruzada del Conductor AWG / kcmil | 24 ... 12 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico | 0,25 mm2 ... 2,5 mm2 |
| Sección cruzada del Conductor, flexible, con virola, con funda de plástico | 0,25 mm2 ... 2,5 mm2 |
| 2 conductores con la misma sección transversal, maciza | 0.2 ... 1 mm2 mm2 |
| 2 conductores con la misma sección transversal, flexible | 0.2 mm2 ... 1,5 mm2 |
| 2 conductores con la misma sección transversal, flexible, con virola sin manguito de plástico | 0,25 mm2 ... 1 mm2 |
| 2 conductores con la misma sección transversal, flexible, con DOBLE casquillo con funda de plástico | 0,5 mm2 ... 1,5 mm2 |
| Cilíndrico de calibre de a x b / diámetro | 2.8 mm x 2.4 mm / 2.5 mm |
| Pelar longitud | 7 mm |
| Par | 0,5 Nm 0,6 Nm ... |
Datos del Material - contacto
| Nota | WEEE/RoHS-obediente, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contacto | Aleación de Cu |
| Características de la superficie | por inmersión en caliente con recubrimiento de estaño |
| De Metal de la superficie de la terminal de punto (capa superior) | Estaño (5 - 7 µm Sn) |
| De Metal de la superficie superficie de contacto (capa superior) | Estaño (5 - 7 µm Sn) |
Los datos de Material de vivienda
| Color de la carcasa | azul gris (7031) |
|---|---|
| Material aislante | PA |
| Material aislante grupo | Yo |
| CTI según IEC 60112 | Seiscientos |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Alambre del resplandor de inflamabilidad indice GWFI según EN 60695-2-12 | Ochocientos cinquenta |
| Glow wire temperatura de ignición GWIT según EN 60695-2-13 | Setecientos setenta y cinco |
| La temperatura de la bola de la prueba de presión según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Dibujo tridimensional |  |
|---|---|
| Longitud [ l ] | 18.2 mm |
| Ancho [ w ] | 20 mm |
| Altura [ h ] | 15 mm |
| Cancha | 5 mm |
| Altura (sin soldadura del pin) | 15 mm |
| La dimensión de una | 15 mm |
Información de embalaje
| Tipo de embalaje | embalado en cajas de cartón |
|---|---|
| Piezas por paquete | Cinquenta |
| Denominación unidades de embalaje | Pcs. |
Información General del producto
| Nota | En conformidad con la norma IEC 61984, COMBICOM conectores no tienen potencia de conmutación (COC). Durante el uso asignado, que no debe estar conectado o desconectado cuando la realización de voltaje o bajo carga. |
|---|
Condiciones ambientales
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (de la asamblea) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C ... 100 °C (depende de la reducción de la curva) |
La terminación y el método de conexión
| Prueba para el conductor de los daños y flojedad. | IEC 60999-1:1999-11 |
|---|---|
| La prueba pasa |
Pull-out test
| Pull-out test | IEC 60999-1:1999-11 |
|---|---|
| La prueba pasa | |
| Sección cruzada del Conductor / conductor tipo / fuerza de tracción | 0.2 mm2 / sólido / > 10 N |
| 0.2 mm2 / flexible / > 10 N | |
| 2,5 mm2 / sólido / > 50 N | |
| 2,5 mm2 flexible / > 50 N |
Ensayos mecánicos según la norma
| Especificación de prueba | IEC 61984 |
|---|---|
| Examen Visual | La prueba pasa IEC 60512-1-1:2002-02 |
| Dimensiones de la prueba | La prueba pasa IEC 60512-1-2:2002-02 |
| La resistencia de marcado | La prueba pasa IEC 60068-2-70:1995-12 |
| Resultado | La prueba pasa |
| Especificación | IEC 60512-13-2:2006-02 |
| No. de los ciclos de | Veinticinco |
| La inserción de la fuerza por pos. aprox. | 8 N |
| Retirar la fuerza por pos. aprox. | 6 N |
| La polarización y la codificación | La prueba pasa IEC 60512-13-5:2006-02 |
| Resultado | La prueba pasa |
| Especificación | IEC 60512-15-1:2008-05 |
| Prueba de fuerza por pos. | 36 N |
Aire separaciones y distancias de fuga
| Separaciones y distancias de fuga | IEC 60664-1:2007-04 |
|---|---|
| Especificación | IEC 60664-1:2007-04 |
| La separación mínima - no homogénea de campo (III/3) | 3 mm |
| La separación mínima - no homogénea de campo (III/2) | 3 mm |
| La separación mínima - no homogénea de campo (II/2) | 3 mm |
| Mínimo valor de la distancia de fuga (III/3) | 3.2 mm |
| Mínimo valor de la distancia de fuga (III/2) | 3 mm |
| Mínima distancia fuga de valor (II/2) | 3.2 mm |
Ensayos mecánicos (A)
| Especificación de prueba | IEC 61984 |
|---|---|
| La inserción de la fuerza por pos. aprox. | 8 N |
| Retirar la fuerza por pos. aprox. | 6 N |
| La polarización cuando se inserta requisito >20 N | La prueba pasa |
| Contacto titular en los requisitos de inserción >20 N | La prueba pasa |
Prueba de durabilidad (B)
| Especificación | IEC 60512-9-1:2010-03 |
|---|---|
| La resistencia de contacto de RUno | 1.4 mΩ |
| Inserción/retirada de los ciclos de | Veinticinco |
| La resistencia de contacto de RDos | A 1,5 mΩ |
| Tensión soportada de impulso a nivel del mar | 4.8 kV |
| Tensión soportada a frecuencia industrial | 2.21 kV |
| Resistencia de aislamiento, las posiciones vecinas | > 1 TΩ |
Climáticas pruebas (D)
| Especificación | ISO 6988:1985-02 |
|---|---|
| El estrés por frío | -40 °C/2 h |
| El estrés térmico | 100 °C/168 h |
| Corrosivo estrés | 0.2 dmTresASÍDosen 300 dmTres/40 °C/1 ciclo |
| Tensión soportada de impulso a nivel del mar | 4.8 kV |
| Tensión soportada a frecuencia industrial | 2.21 kV |
Ambientales y de durabilidad de las pruebas (E)
| Especificación | IEC 61984:2008-10 |
|---|---|
| Resultado, el grado de protección, IP código | Dedo con la seguridad, IP20, prueba de dedo |
Ambiental, Cumplimiento De Productos
| Llegar a SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Uso ecológico Periodo = 50 años |
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | Veintisiete millones doscientos sesenta mil setecientos |
|---|---|
| eCl@ss 4.1 | Veintisiete millones doscientos sesenta mil setecientos |
| eCl@ss 5.0 | Veintisiete millones doscientos sesenta mil setecientos |
| eCl@ss 5.1 | Veintisiete millones doscientos sesenta mil setecientos |
| eCl@ss 6.0 | Veintisiete millones doscientos sesenta mil setecientos |
| eCl@ss 7.0 | Veintisiete millones cuatrocientos cuarenta mil trescientos nueve |
| eCl@ss 8.0 | Veintisiete millones cuatrocientos cuarenta mil trescientos nueve |
| eCl@ss 9.0 | Veintisiete millones cuatrocientos cuarenta mil trescientos nueve |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 4 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
