UCS GD 9005 2203401 PHOENIX CONTACT Mandril roscado adhesivo para fijar la placa de circuito impreso, materi..
UCS GD 9005
2203401
PHOENIX_CONTACT

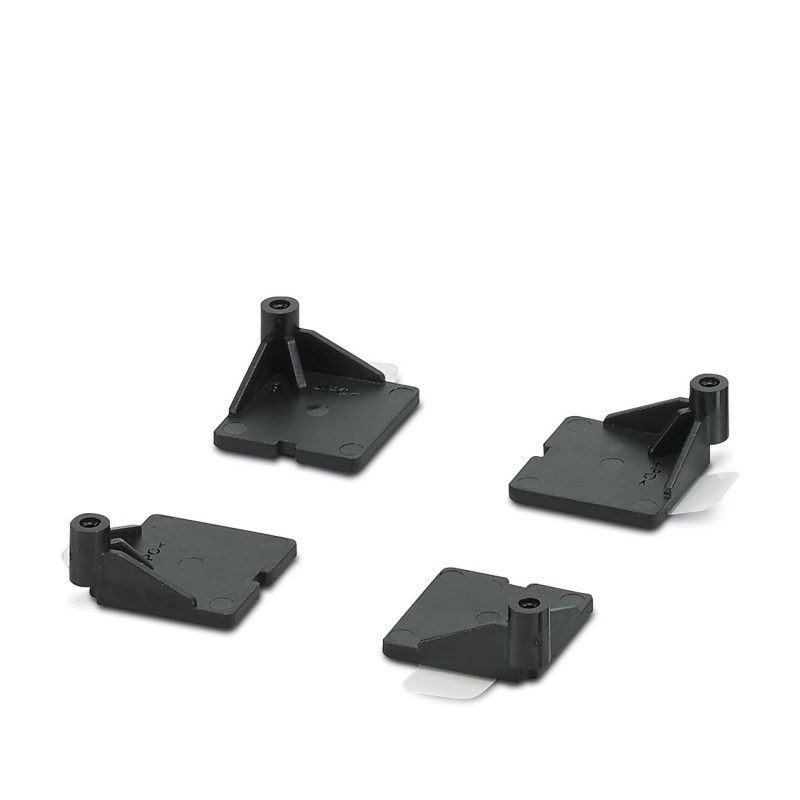

Mandril roscado adhesivo para fijar la placa de circuito impreso, material: poliamida; contenido 4 unidades con tornillos 2,5 x 8
Componentes industriales de baja tensión > Base de montaje para panel de perfil extruido
Envolventes electrónica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Indicaciónes de montaje | Observe la hoja de datos de la serie en el área de descarga. |
| Nota sobre la aplicación | Fijación de los soportes adhesivos: asegúrese de que la superficie de la carcasa está limpia, seca y libre de grasa. Rango de temperatura +18 °C ... +30 °C/fuerza de presión 60 N/duración de presión 3 s |
| Tipo de producto | Material de montaje |
| Tipo de carcasa | Carcasas universales |
| Serie de carcasas | UCS |
| Ejecución | incluye tornillos para fijación de placas de circuito impreso |
| Orificio de ventilación disponible | no |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 02 |
| Anchura | 21,8 mm |
| Altura | 21,8 mm |
| Profundidad | 10 mm |
| Diseño de las placas de circuito impreso | |
| Espesor de placa de circuito impreso | 0,8 mm ... 3 mm |
| Color (Carcasa) | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V0 |
| CTI según IEC 60112 | 600 |
| Material aislante | PA |
| Material carcasa | Poliamida |
| Características de la superficie | no tratado |
| galvanizado |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (En función de la disipación) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 55 °C |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 80 % |
| Número de alojamientos de placa de circuito impreso | 1 |
| Tipo de fijación de placas de circuito impreso | Conexión por tornillo |
| Espesor de placa de circuito impreso | 0,8 mm ... 3 mm |
| Tipo de montaje | pegar |
| Posición para el montaje | discrecional |
| Par de apriete / velocidad | Fijación de la placa de circuito impreso: 0,4 - 0,5 Nm / 500 - 1000 rpm |
| Tipo de embalaje | Bolsa PE |
| Característica | Valor |
|---|---|
| Tipo de caja (EF003086) | Abierto |
| Carcasa apilable (EF003088) | No |
| Montaje en carril posible (EF003972) | No |
| Montaje en pared posible (EF003973) | No |
| Con tecnología de conexión PCB integrada (EF003087) | No |
| Material (EF002169) | Otros |
| Acabado de superficie (EF006569) | Otros |
| Color (EF000007) | Negro |
| Número RAL (EF000116) | 9005 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
