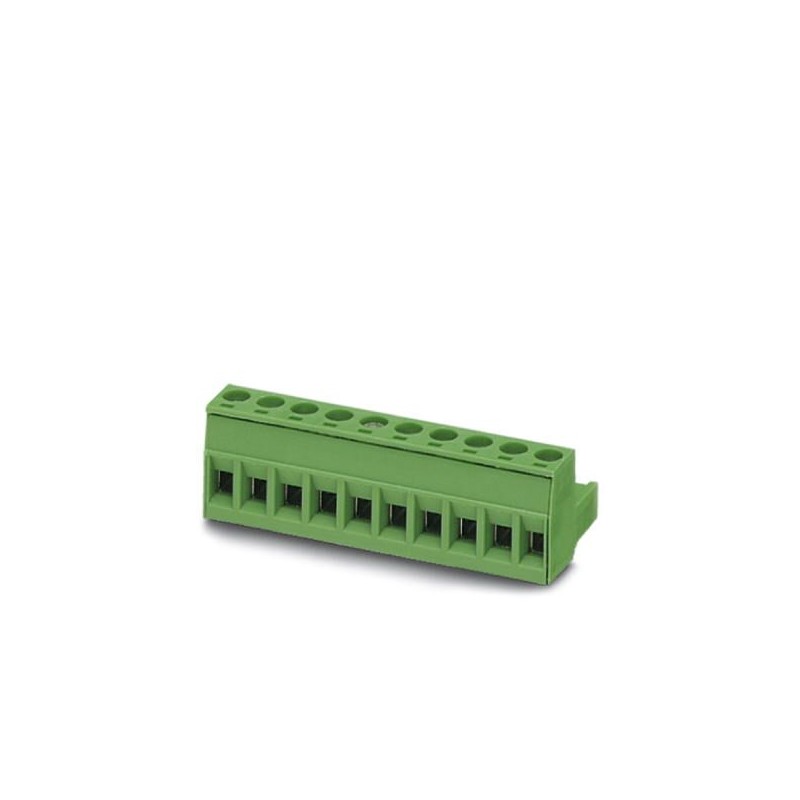

MSTB 2,5/ 2-ST BD:-,+ 1049687 PHOENIX CONTACT Conector para placa de circuito impreso, número de polos: 2, p..
MSTB 2,5/ 2-ST BD:-,+
1049687
PHOENIX_CONTACT
50
Conector para placa de circuito impreso, número de polos: 2, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: verde, superficie contactos: Estaño
Conector para placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Hembra, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: MSTB 2,5/..-ST, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - Gancho de sujeción, sistema enchufable: COMBICON MSTB 2,5, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja
Conector para placa de circuito impreso, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, sección nominal: 2,5 mm², número de polos: 2, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: verde, superficie contactos: Estaño
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1049687 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAFAA - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4055626661186 |
| Peso por unidad (sin incluir el embalaje) | 3,444 g |
| Número de tarifa arancelaria | 85366990 |
- Dibujos
- Datos característicos eléctricos
- Datos del material - contacto
- Dimensiones del producto
- Indicaciones generales de producto
- Conexión y método de conexión
- Ensayos mecánicos según las normas
- Curvas de capacidad de corriente / curvas derating
- Comprobaciones de resistencia (B)
- Comprobaciones medioambientales y de resistencia (E)
- Clasificaciones
Propiedades del artículo
| Abreviatura | Conector enchufable para placa de circ. impreso |
|---|---|
| Sistema enchufable | CLASSIC COMBICON |
| Tipo de contacto | Hembra de conexión |
| Familia de artículos | MSTB 2,5/..-ST |
| Paso | 5 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Forma del accionamiento cabeza de tornillo | Ranura longitudinal (L) |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente nominal | 12 A |
|---|---|
| Tensión nominal | 320 V |
| Tensión de dimensionamiento | 250 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Capacidad conex.
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
|---|---|
| enchufable | sí |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG / kcmil | 24 ... 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 1 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,25 mm² ... 1 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Calibre macho a x b / Diámetro | 2,8 mm x 2,4 mm/2,5 mm |
| Longitud de pelado | 7 mm |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de contacto (capa superior) | Estaño (5 - 7 µm Sn) |
Datos del material - carcasa
| Color carcasa | verde (6021) |
|---|---|
| Aislamiento | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones |  |
|---|---|
| Longitud [ l ] | 18,2 mm |
| Anchura [ w ] | 10 mm |
| Altura [ h ] | 15 mm |
| Paso | 5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 15 mm |
| Media a | 5 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Indicaciones generales de producto
| Observación | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
|---|
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
Conexión y método de conexión
| Comprobación de daños en los conductores y de aflojamiento | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada |
Ensayo de tracción
| Ensayo de tracción | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada | |
| Sección de conductor / tipo de conductor / fuerza de tracción | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 2,5 mm² / rígido / > 50 N | |
| 2,5 mm² / flexible / > 50 N |
Ensayos mecánicos según las normas
| Especificación del ensayo | DIN EN 61984 (VDE 0627) |
|---|---|
| Control visual | Prueba aprobada DIN EN 60512-1-1:2003-01 |
| Comprobación de dimensiones | Prueba aprobada DIN EN 60512-1-2:2003-01 |
| Resistencia de impresiones | Prueba aprobada DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Especificación del ensayo | DIN EN 60512-13-2:2006-11 |
| Número de ciclos | 25 |
| Fuerza al enchufar por polo aprox. | 8 N |
| Fuerza al desenchufar por polo aprox. | 6 N |
| Polarización y codificación | Prueba aprobada DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba aprobada |
| Especificación del ensayo | DIN EN 60512-15-1:2009-03 |
| Fuerza de ensayo por polo | 36 N |
Líneas de fuga y espacios de aire
| Espacios de aire y líneas de fuga | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/3) | 3 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/2) | 3 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (II/2) | 3 mm |
| Valor mínimo de la línea de fuga (III/3) | 3,2 mm |
| Valor mínimo de la línea de fuga (III/2) | 3 mm |
| Valor mínimo de la línea de fuga (II/2) | 3,2 mm |
Curvas de capacidad de corriente / curvas derating
| Especificación del ensayo | DIN EN 61984 (VDE 0627) |
|---|
Ensayos mecánicos (A)
| Especificación del ensayo | DIN EN 61984 (VDE 0627) |
|---|---|
| Fuerza al enchufar por polo aprox. | 8 N |
| Fuerza al desenchufar por polo aprox. | 6 N |
| Requisito de imposibilidad de confusión al conectar >20 N | Prueba aprobada |
| Portacontactos utilizado exigencia >20 N | Prueba aprobada |
Comprobaciones de resistencia (B)
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Resistencia de contacto R1 | 1,4 mΩ |
| Ciclos de enchufe | 25 |
| Resistencia de contacto R2 | 1,5 mΩ |
| Tensión de choque soportable a nivel del mar | 4,8 kV |
| Tensión alterna soportable | 2,21 kV |
| Resistencia de aislamiento Polos contiguos | > 1 TΩ |
Ensayos climático (D)
| Especificación del ensayo | DIN EN ISO 6988:1997-03 |
|---|---|
| Esfuerzo por frío | -40 °C/2 h |
| Esfuerzo térmico | 100 °C/168 h |
| Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
| Tensión de choque soportable a nivel del mar | 4,8 kV |
| Tensión alterna soportable | 2,21 kV |
Comprobaciones medioambientales y de resistencia (E)
| Especificación del ensayo | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Resultado Grado de protección Código IP | Protección frente al contacto de los dedos con dedos de prueba IP20 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
