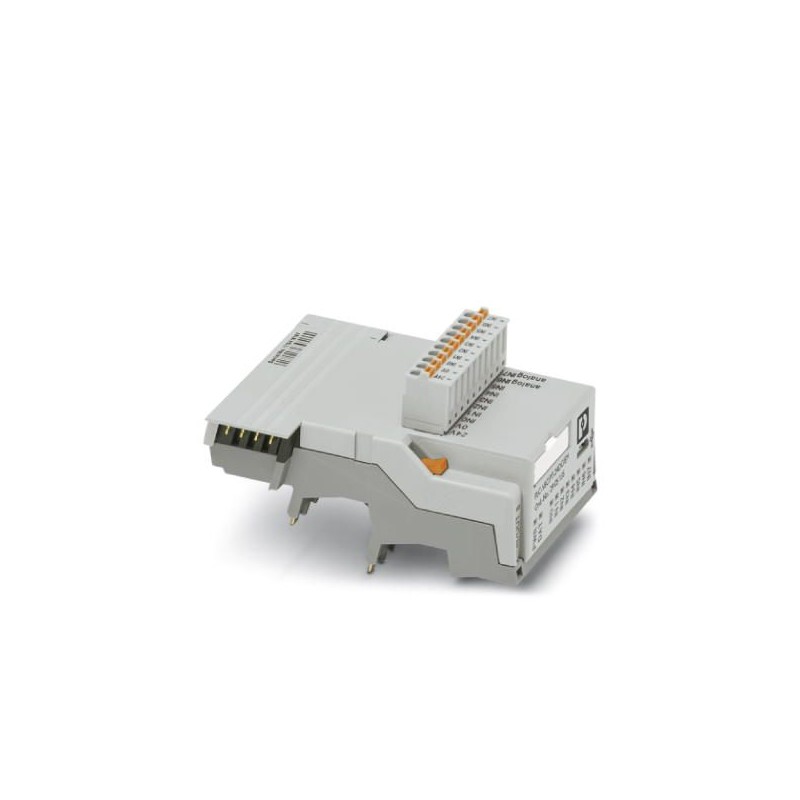

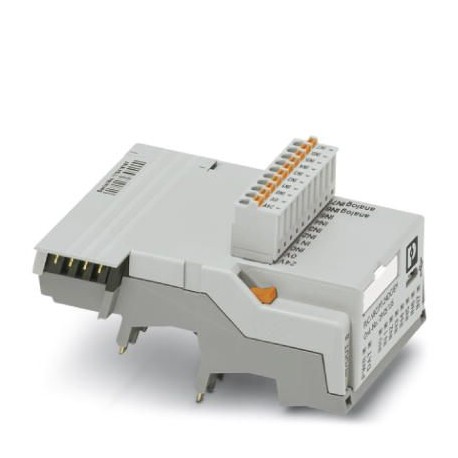

PLC-V8C/PT-24DC/EM 2905137 PHOENIX CONTACT Módulo de ampliación PLC logic con 16 E/S para la conexión enchuf..
PLC-V8C/PT-24DC/EM
2905137
PHOENIX_CONTACT
Módulo de ampliación PLC logic con 16 E/S para la conexión enchufable a ocho bornas PLC-INTERFACE para ampliar el módulo básico (como máximo pueden conectarse dos módulos de ampliación a un módulo básico), conexión push-in
Controladores industriales (PLC) > Módulo lógico
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2905137 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2621 - |
| Página del catálogo | Página 429 (C_5_2017) |
| EAN | 4046356919487 |
| Peso por unidad (sin incluir el embalaje) | 133,000 g |
| Número de tarifa arancelaria | 85389099 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Alimentación
| Tensión de alimentación | 24 V DC |
|---|---|
| 19,2 V DC ... 26,4 V DC | |
| Corriente máxima de entrada para UN | 65 mA |
| Circuito de protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Indicación de estado | LED verde |
Datos de entrada (digitales)
| Número de entradas | 8 (2 que pueden configurarse como analógicas) |
|---|---|
| Descripción de la entrada | EN 61131-2 Tipo 3 |
| Tensión de entrada | 24 V DC |
| Nivel de señal, Señal "0" | < 5 V |
| Nivel de señal, Señal "1" | > 11 V |
| Corriente de entrada Señal "0" | < 1 mA |
| Corriente de entrada de señal "1" | típ. 2,5 mA |
| Indicación de estado | LED amarillo |
Datos de entrada (analógicos)
| Número de entradas | 2 (IN6 e IN7 pueden configurarse como analógicas) |
|---|---|
| Rango de tensión de entrada | 0 V ... 10 V |
| Resistencia de entrada | > 3,5 kΩ |
Datos de entrada (PLC-INTERFACE)
| Número de entradas | ≤ 8 |
|---|---|
| Descripción de la entrada | Datos técnicos en función del borne PLC-INTERFACE utilizado |
| Tensión de entrada | 19 V DC |
| Absorción de corriente típica | 4 mA |
| Resistencia de entrada | < 100 mΩ |
Generalidades
| Color | gris |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Enchufable en 8 bornes PLC-INTERFACE |
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | IP20 |
Datos de conexión (alimentación y entradas digitales)
| Tipo de conexión | Conexión push-in |
|---|---|
| Longitud a desaislar | 9 mm |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,5 mm² (Puntera con manguito de plástico) | |
| 0,25 mm² ... 1,5 mm² (Puntera sin collar aislante) | |
| Sección de conductor AWG | 26 ... 16 |
| Número de conexiones | 1 |
| Número de polos | 10 |
| Observación | Alimentación del dispositivo y 8 entradas |
Datos de conexión (bus PLC-V8C)
| Tipo de conexión | Conexión por desplaz. de aislamiento |
|---|---|
| Número de conexiones | 1 |
| Número de polos | 4 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 45 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Humedad del aire máx. admisible (servicio) | 95 % |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Conformidad | Conformidad CE |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027242216eCl@ss 4.127242216eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Corriente de conmutación (EF000188) | 0.009 A |
| Número de entradas analógicas (EF001994) | 2 |
| Número de salidas analógicas (EF001995) | 8 |
| Número de entradas digitales (EF001992) | 8 |
| Número de salidas digitales (EF001993) | 8 |
| Con salida de relé (EF003198) | Sí |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Con interfaz óptica (EF003028) | No |
| Maestro de enlace E/S (EF007298) | No |
| Redundancia (EF003156) | No |
| Unidad básica (EF007279) | No |
| Ampliable (EF000119) | No |
| Unidad de expansión (EF007163) | Sí |
| Con temporizador (EF000256) | No |
| Montaje en carril posible (EF003972) | No |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 50 mm |
| Altura (EF000040) | 48.5 mm |
| Profundidad (EF000049) | 82.5 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2905137-PLC-V8C/PT-24DC/EM | 178 Kbytes |
|
