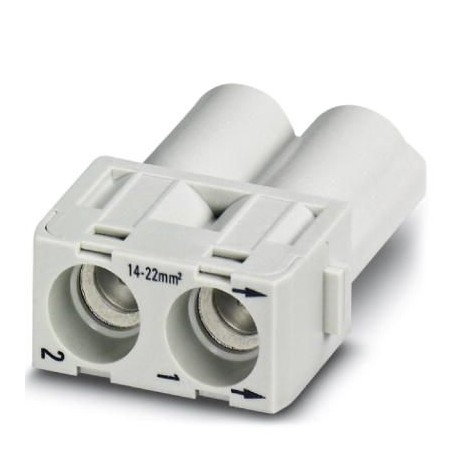

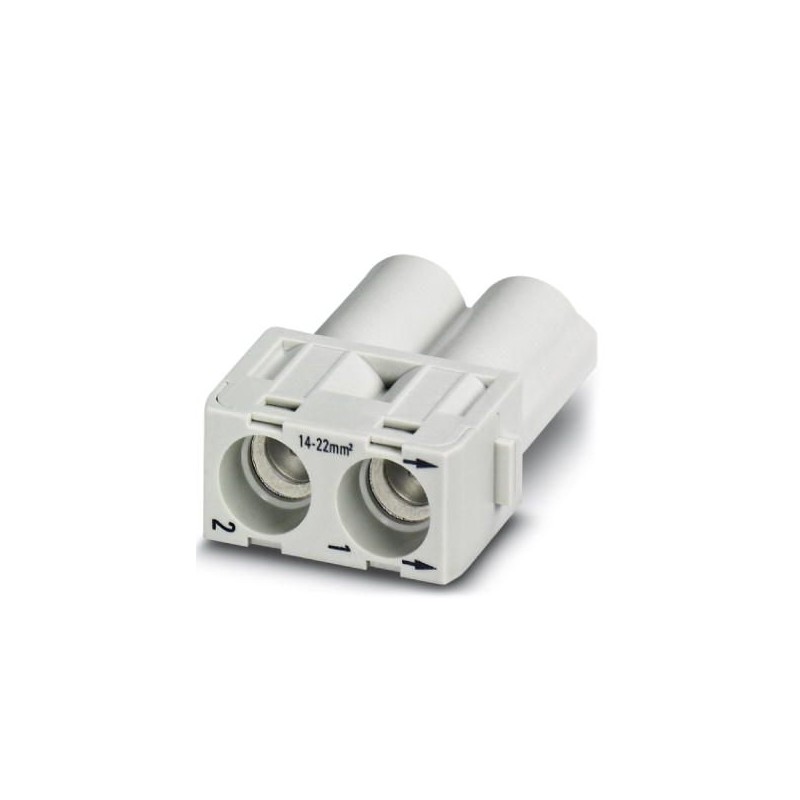

HC-M-02-HS-70/16-MOD-ST 1585702 PHOENIX CONTACT Módulo de insertos de contactos
HC-M-02-HS-70/16-MOD-ST
1585702
PHOENIX_CONTACT
2
Módulo de insertos de contactos
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1585702 |
|---|---|
| Unidad de embalaje | 2 pcs |
| Clave de venta | BF7ACB - |
| Cantidad de pedido mínima | 2 pcs |
| Página del catálogo | Página 553 (C_4_2015) |
| EAN | 4046356308205 |
| Peso por unidad (sin incluir el embalaje) | 32,180 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 1000 V |
|---|---|
| Corriente asignada | 70 A |
| Tensión transitoria de dimensionamiento | 8 kV |
| Cara de enchufe | 2 |
Datos mecánicos
| Sección de conexión | 6 mm² ... 16 mm² |
|---|---|
| Sección de conexión AWG | 8 ... 6 |
| Longitud a desaislar del conductor individual | 11 mm +1 |
| Par de apriete | 2 Nm (6 mm²) |
| 3 Nm (10 mm²) | |
| 4 Nm (16 mm²) | |
| Diámetro de conductor incl. aislamiento | 8,9 mm |
| Hexágono interior | SW2,5 |
| Ciclos de enchufe | ≥ 500 |
| Altura mínima de carcasa | 72 mm |
Generalidades
| Observación | Para cajas HEAVYCON HC-B6 a B48, marco de sujeción articulado HC-M-MHR... necesario, conexión axial para llave Allen de 2,5 mm |
|---|---|
| Serie | HC-M-HS |
| Cantidad de los puestos de módulo | 1 |
| Técnica de conexión | Conexión por tornillo axial |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Indicaciones de montaje | Para la conexión axial ha de utilizarse una llave Allen de 2,5 mm. Solo para conductores flexibles. Para alturas de carcasa h ≥ 52 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
| Nota sobre tecnología de conexión axial: Solamente para hilos flexibles. Las secciones del cable especificadas se refieren a la sección geométrica del cable empleado. El inserto de cables cuya sección transversal geométrica difiera mucho de la sección nominal del cable, deberá comprobarse antes de su uso. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables de hilos finos conforme a VDE 0295 clase 5. Las construcciones de cables que difieran (p. ej. cables de clase 6) deberán comprobarse antes de su uso. Indicaciones de montaje Antes de iniciar el montaje deberá cerciorarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Los hilos deberán introducirse en la cámara de contacto hasta el tope (hasta que el aislamiento se ajuste en el contacto). Sujetar el hilo en la posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los extremos usados del hilo. Solamente se podrá reapretar el tornillo de conexión una vez para evitar que se rompan los hilos trenzados. Para evitar daños en el contacto, el hilo/cable deberá sujetarse mecánicamente a una distancia adecuada del punto de conexión (p. ej., si se emplea en una abertura de chapa). Las indicaciones para una ejecución correcta están recogidas en DIN VDE 0100-520:2003-06. Las conexiones no utilizadas deben apretarse con un par de apriete máximo. |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1585702-HC-M-02-HS-70/16-MOD-ST | 120 Kbytes |
|
