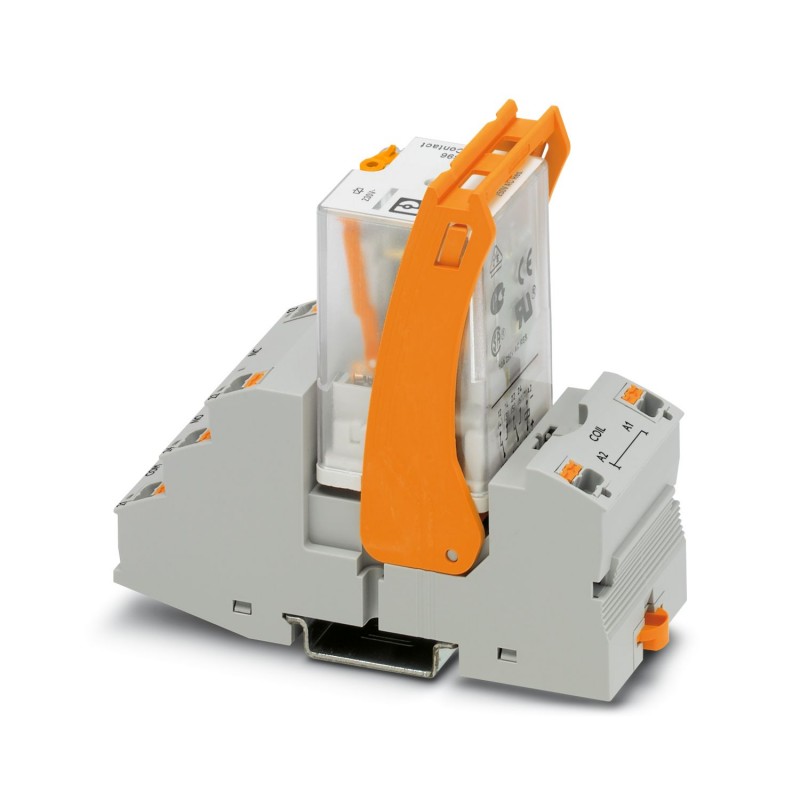

RIF-3-RPT-LV-230AC/2X21 2903295 PHOENIX CONTACT Módulo de relé premontado con conexión push-in, compuesto de..
RIF-3-RPT-LV-230AC/2X21
2903295
PHOENIX_CONTACT
Módulo de relé premontado con conexión push-in, compuesto de: zócalo de relé, relé con contacto de potencia, módulo de indicación/antiparasitario enchufable y brida de sujeción. Tipo de contacto: 2 contactos inversores. Tensión de entrada: 230 V AC
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Módulo de relés |
| Familia de productos | RIFLINE complete |
| Aplicación | Universal |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | aprox. 2x 107periodicidades de cambio de estado |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 10.06.2024 |
| Revisión de artículo | 03 |
| Propiedades de aislamiento | |
| Aislamiento | Aislamiento básico |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Potencia disipada máxima con condición nominal | 2,99 W |
| Tensión de prueba (Devanado/contacto) | 2,5 kVeff(50 Hz, 1 min., devanado/contacto) |
| Tensión de prueba (Contacto/contacto) | 2 kVeff(50 Hz, 1 min., contacto/contacto) |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 4 kV |
| Lado de excitación | |
| Tensión nominal de entrada UN | 230 V AC |
| Rango de tensión de entrada | 195,5 V AC ... 253 V AC (20 °C) |
| Margen de tensión de entrada referido a UN | ver el diagrama |
| Frecuencia de red | 50/60 Hz |
| Comportamiento de conmutación del accionamiento | monoestable |
| Corriente de entrada típica a UN | 13 mA |
| Tiempo de reacción típico | 5 ms ... 15 ms |
| Margen de tiempo de apertura típico | 5 ms ... 20 ms |
| Tensión de bobina | 230 V AC |
| Circuito de protección | Varistor |
| Indicación de la tensión de servicio | LED amarillo |
| Conmutar | |
| Tipo de conmutación del contacto | 2 contactos conmutados |
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 10 V (24 mA) |
| Corriente constante límite | 7 A (ver el diagrama) |
| Corriente de conexión máxima | 30 A (20 ms, contac. abierto) |
| Corriente de conmutación mínima | 10 mA (24 V) |
| Potencia de ruptura (carga óhmica) máxima | 168 W (24 V DC) |
| 124 W (48 V DC) | |
| 108 W (60 V DC) | |
| 52 W (110 V DC) | |
| 48 W (220 V DC) | |
| 1750 VA (250 V AC) | |
| Categoría de uso CB Scheme (IEC 60947-5-1) | AC15, 1,5 A/240 V (Contacto abierto) |
| DC13, 2 A/240 V (Contacto abierto) | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico) | |
| 0,14 mm² ... 1 mm² (Puntera con manguito de plástico, dos conductores en el borne doble) | |
| Sección de conductor AWG | 26 ... 16 (rígido) |
| 26 ... 16 (flexible) |
| Orificio | |
| Diámetro | 3,2 mm |
| Anchura | 40 mm |
| Altura | 103 mm |
| Profundidad | 90 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V2 (Carcasa) |
| Condiciones ambientales | |
| Índice de protección (Zócalo de relé) | IP20 (Zócalo de relé) |
| Índice de protección (Relé) | RT I (Relé) |
| Temperatura ambiente (servicio) | -40 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Normas/especificaciones | DIN EN 50178 |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
