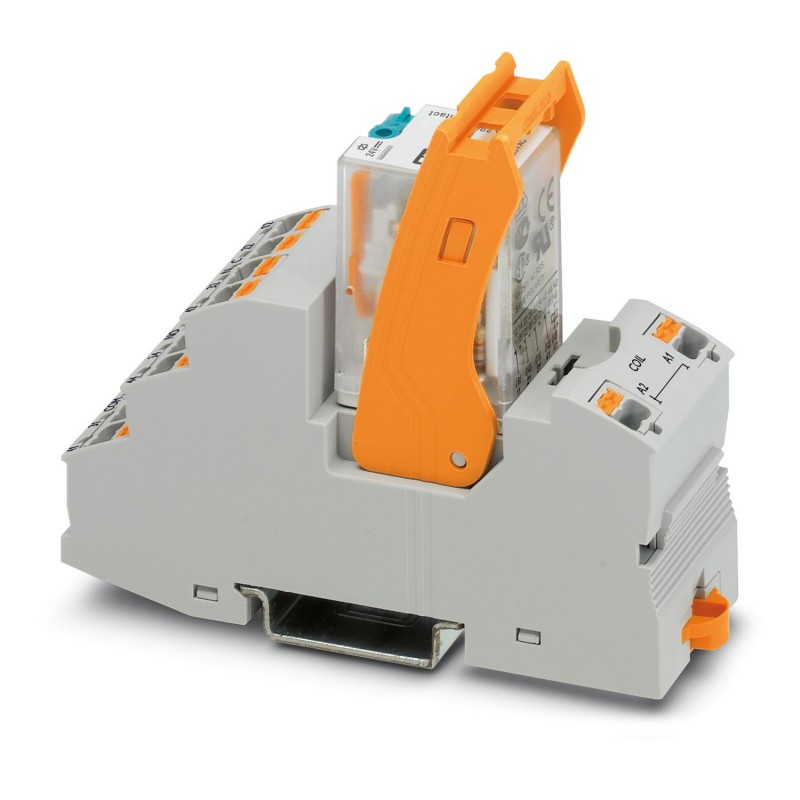

RIF-2-RPT-LDP-24DC/4X21 2903308 PHOENIX CONTACT Módulo de relé premontado con conexión push-in, compuesto de..
RIF-2-RPT-LDP-24DC/4X21
2903308
PHOENIX_CONTACT
10
Módulo de relé premontado con conexión push-in, compuesto de: zócalo de relé, relé con contacto de potencia y brida de sujeción. Tipo de conmutación del contacto: 4 conmutadores. Tensión de entrada: 24 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Módulo de relés |
| Familia de productos | RIFLINE complete |
| Aplicación | Universal |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | aprox. 2x 107periodicidades de cambio de estado |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 22.08.2024 |
| Revisión de artículo | 07 |
| Propiedades de aislamiento | |
| Aislamiento | Aislamiento básico |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Potencia disipada máxima con condición nominal | 1,01 W |
| Tensión de prueba (Devanado/contacto) | 2,5 kVeff(50 Hz, 1 min., devanado/contacto) |
| Tensión de prueba (Contacto/contacto) | 2 kVeff(50 Hz, 1 min., contacto/contacto) |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Lado de excitación | |
| Tensión nominal de entrada UN | 24 V DC |
| Rango de tensión de entrada | 19,2 V DC ... 30 V DC (20 °C) |
| Margen de tensión de entrada referido a UN | ver el diagrama |
| Comportamiento de conmutación del accionamiento | monoestable |
| Accionamiento (polaridad) | polarizado |
| Corriente de entrada típica a UN | 42 mA |
| Tiempo de reacción típico | 13 ms |
| Tiempo típico de apertura | 14 ms |
| Tensión de bobina | 24 V DC |
| Circuito de protección | Diodo de libre circulación |
| Indicación de la tensión de servicio | LED amarillo |
| Conmutar | |
| Tipo de conmutación del contacto | 4 contactos inversores |
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 5 V (a 24 mA) |
| Corriente constante límite | 6 A (ver el diagrama) |
| Corriente de conexión máxima | 16 A (20 ms, contac. abierto) |
| Corriente de conmutación mínima | 5 mA (24 V) |
| Potencia de ruptura (carga óhmica) máxima | 144 W (con 24 V DC) |
| 124 W (con 48 V DC) | |
| 108 W (con 60 V DC) | |
| 52 W (con 110 V DC) | |
| 48 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,22 A (con 120 V, DC13) | |
| 0,11 A (Con 250 V, DC13) | |
| 1,5 A (Con 24 V, AC15) | |
| 1,5 A (con 120 V, AC15) | |
| 1 A (con 240 V, AC15) | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico) | |
| 0,14 mm² ... 1 mm² (Puntera con manguito de plástico, dos conductores en el borne doble) | |
| Sección de conductor AWG | 26 ... 16 (rígido) |
| 26 ... 16 (flexible) |
| Orificio | |
| Diámetro | 3,2 mm |
| Anchura | 31 mm |
| Altura | 96 mm |
| Profundidad | 75 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V2 (Carcasa) |
| Condiciones ambientales | |
| Índice de protección (Zócalo de relé) | IP20 (Zócalo de relé) |
| Índice de protección (Relé) | RT I (Relé) |
| Temperatura ambiente (servicio) | -40 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Normas/especificaciones | IEC 60947-5-1 |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 19.2 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 4 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.042 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 31 mm |
| Altura (EF000040) | 96 mm |
| Profundidad (EF000049) | 75 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2903308-RIF-2-RPT-LDP-24DC/4X21 | 159 Kbytes |
|
