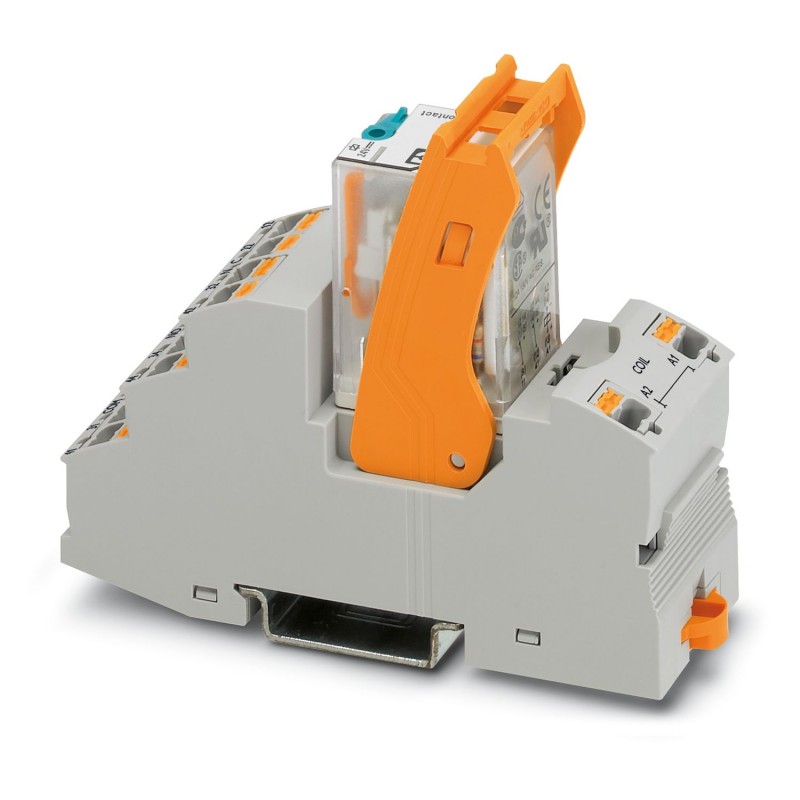

RIF-2-RPT-LDP-24DC/2X21 2903315 PHOENIX CONTACT Módulo de relé premontado con conexión push-in, compuesto de..
RIF-2-RPT-LDP-24DC/2X21
2903315
PHOENIX_CONTACT
10
Módulo de relé premontado con conexión push-in, compuesto de: zócalo de relé, relé con contacto de potencia y brida de sujeción. Tipo de conmutación del contacto: 2 conmutadores. Tensión de entrada: 24 V DC
Módulo portarelés montado con conexión push-in, que consta de: base de relé, relé de contacto de alimentación y palanca de fijación. Ejecución de contactos: 2 contactos de intercambio. Tensión de entrada 24 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2903315 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK652A - |
| Página del catálogo | Página 350 (C_5_2017) |
| EAN | 4046356732178 |
| Peso por unidad (sin incluir el embalaje) | 100,000 g |
| Número de tarifa arancelaria | 85364110 |
| País de origen | CN (China) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Ambient conditions
| Temperatura ambiente (servicio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | ver el diagrama |
| Corriente de entrada típica a UN | 42 mA |
| Tiempo de reacción típico | 13 ms |
| Tiempo típico de apertura | 14 ms |
| Tensión de bobina | 24 V DC |
| Circuito de protección | Diodo de rueda libre |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 1,01 W |
Lado de contactos
| Tipo de contacto | 2 contactos conmutados |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 5 V (a 24 mA) |
| Corriente de conmutación mínima | 5 mA (con 24 V) |
| Corriente de conexión máxima | 30 A (20 ms, contac. abierto) |
| Corriente constante límite | 10 A (ver el diagrama) |
| Potencia de ruptura (carga óhmica) máxima | 240 W (con 24 V DC) |
| 124 W (con 48 V DC) | |
| 108 W (con 60 V DC) | |
| 52 W (con 110 V DC) | |
| 48 W (con 220 V DC) | |
| 2500 VA (Para 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,22 A (Con 120 V, DC13) | |
| 0,11 A (Con 250 V, DC13) | |
| 3 A (Con 120 V, AC15) | |
| 1,5 A (Con 240 V, AC15) |
Connection data 1
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico) | |
| 0,14 mm² ... 1 mm² (Puntera con manguito de plástico, dos conductores en el borne doble) | |
| Sección de conductor AWG | 26 ... 16 (rígido) |
| 26 ... 16 (flexible) |
Connection data 2
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico) | |
| 0,14 mm² ... 1 mm² (Puntera con manguito de plástico, dos conductores en el borne doble) | |
| Sección de conductor AWG | 26 ... 16 (rígido) |
| 26 ... 16 (flexible) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Tensión de prueba Contacto de relé/Contacto de relé | 2,5 kVeff(50 Hz, 1 min) |
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | IP20 (Zócalo de relé) |
| RT I (Relé) | |
| Vida útil mecánica | aprox. 2x 107periodicidades de cambio de estado |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 100 g |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 4 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Contenido del set
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 19.2 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.042 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 31 mm |
| Altura (EF000040) | 96 mm |
| Profundidad (EF000049) | 75 mm |
