Ver más grande

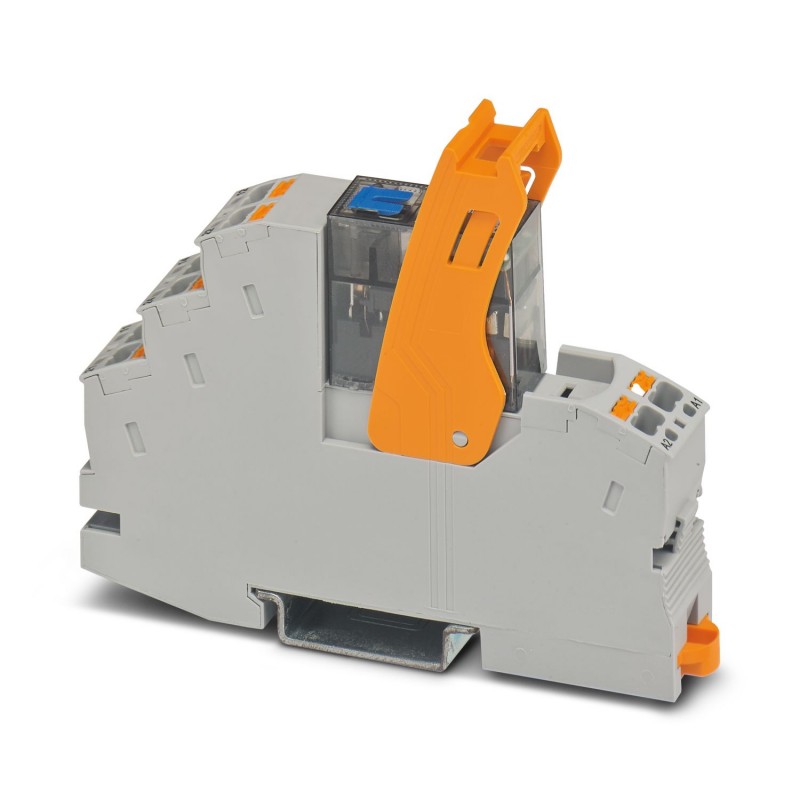

RIF-1-RPT-LDP-24DC/1X21MS 2905289 PHOENIX CONTACT Módulo de relé premontado con conexión push-in, compuesto ..
RIF-1-RPT-LDP-24DC/1X21MS
2905289
PHOENIX_CONTACT
10
Módulo de relé premontado con conexión push-in, compuesto de: zócalo de relé, estribos de fijación de relés y relé con contacto de potencia con pulsador de prueba, LED de estado integrado y diodo de libre circulación. Tipo de contacto: 1 contacto inversor. Tensión de entrada: 24 V DC
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2905289 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6529 - |
| Página del catálogo | Página 344 (C_5_2017) |
| EAN | 4046356945448 |
| Peso por unidad (sin incluir el embalaje) | 68,140 g |
| Número de tarifa arancelaria | 85364110 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Ambient conditions
| Temperatura ambiente (servicio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | ver el diagrama |
| Corriente de entrada típica a UN | 18 mA |
| Tiempo de reacción típico | 9 ms |
| Tiempo típico de apertura | 10 ms |
| Tensión de bobina | 24 V DC |
| Circuito de protección | Diodo de rueda libre |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 0,43 W |
Lado de contactos
| Tipo de contacto | 1 contacto conmutado |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 12 V (para 10 mA) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Corriente de conexión máxima | 24 A (20 ms, contac. abierto) |
| Corriente constante límite | ver el diagrama |
| Potencia de ruptura (carga óhmica) máxima | 264 W (con 24 V DC) |
| 62 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 52 W (con 110 V DC) | |
| 66 W (con 220 V DC) | |
| 2500 VA (Para 250 V AC) | |
| Potencia de ruptura mínima | 120 mW |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 3 A (Con 230 V, AC15) |
Connection data 1
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico) | |
| 0,14 mm² ... 1 mm² (Puntera con manguito de plástico, dos conductores en el borne doble) | |
| Sección de conductor AWG | 26 ... 16 (rígido) |
| 26 ... 16 (flexible) |
Connection data 2
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico) | |
| 0,14 mm² ... 1 mm² (Puntera con manguito de plástico, dos conductores en el borne doble) | |
| Sección de conductor AWG | 26 ... 16 (rígido) |
| 26 ... 16 (flexible) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 4 kVeff(50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | IP20 (Zócalo de relé) |
| RT II (Relé) | |
| Vida útil mecánica | aprox. 5 x 106operaciones |
| Vida útil eléctrica | ver el diagrama |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 68,14 g |
Normas y especificaciones
| Normas/especificaciones | DIN EN 50178 |
|---|---|
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
| Aislamiento | separación segura |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Contenido del set
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
