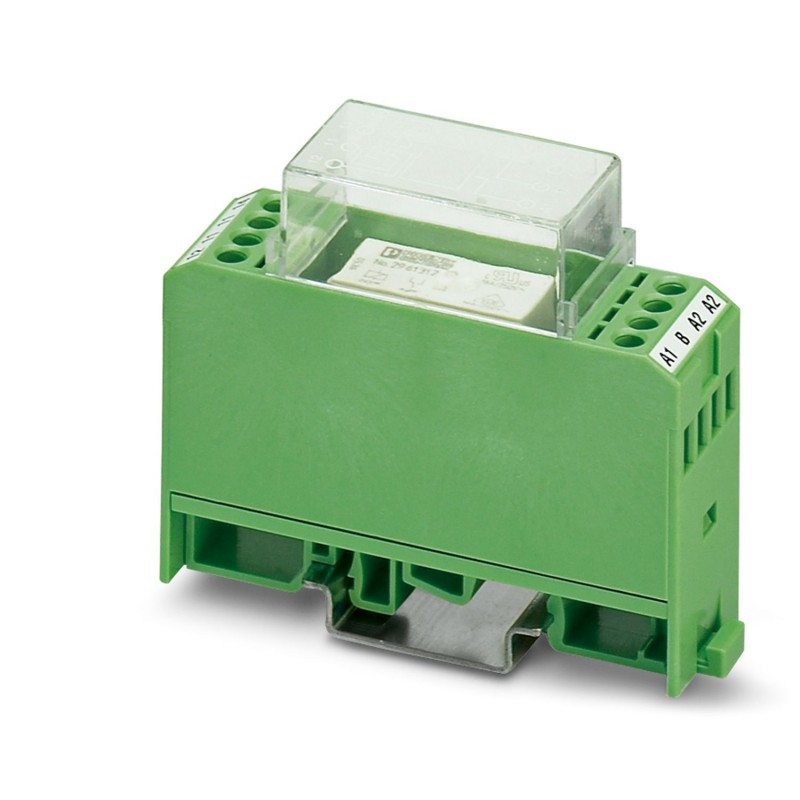

EMG 22-REL/KSR-G 24/TRN 5 2949787 PHOENIX CONTACT Módulo de relé, con mini-relé de conmutación, con activaci..
EMG 22-REL/KSR-G 24/TRN 5
2949787
PHOENIX_CONTACT
10
Módulo de relé, con mini-relé de conmutación, con activación de transistor NPN integrada, para corrientes de mando bajas, contacto (AgNi): Potencias medianas hasta grandes, 1 contacto conmutado, tensión nominal de mando 5 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Tipo de producto | Módulo de relés |
| Familia de productos | EMG |
| Aplicación | Universal |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | aprox. 5x 107periodicidades de cambio de estado |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 02.05.2024 |
| Revisión de artículo | 13 |
| Propiedades de aislamiento | |
| Aislamiento | Aislamiento básico |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Potencia disipada máxima con condición nominal | 0,5 W |
| Tensión de prueba (Devanado/contacto) | 4 kV AC (50 Hz, 1 min., devanado/contacto) |
| Lado de excitación | |
| Tensión nominal de entrada UN | 24 V DC |
| Rango de tensión de entrada | 21,6 V DC ... 26,4 V DC (20 °C) |
| Comportamiento de conmutación del accionamiento | monoestable |
| Accionamiento (polaridad) | polarizado |
| Corriente de entrada típica a UN | 21 mA |
| Tiempo de reacción típico | 9 ms |
| Tiempo típico de apertura | 10 ms |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inv. de polaridad |
| Diodo de libre circulación; Diodo de libre circulación | |
| Indicación de la tensión de servicio | LED amarillo |
| Tensión nominal de mando | 5 V DC |
| Tensión de mando mínima | 2,7 V DC |
| Tensión de mando máxima | 5,25 V DC |
| Corriente de mando mínima | 2,6 mA |
| Corriente de mando máxima | 7,7 mA |
| Control | |
| Tensión nominal de mando | 5 V DC |
| Tensión de mando mínima | 2,7 V DC |
| Tensión de mando máxima | 5,25 V DC |
| Corriente de mando mínima | 2,6 mA |
| Corriente de mando máxima | 7,7 mA |
| Conmutar | |
| Tipo de conmutación del contacto | 1 conmutador |
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Corriente constante límite | 5 A |
| Corriente de conexión máxima | 8 A |
| Potencia de ruptura (carga óhmica) máxima | 120 W (con 24 V DC) |
| 60 W (con 48 V DC) | |
| 50 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 1250 VA (con 250 V AC) | |
| Lado de excitación | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Lado de contactos | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Anchura | 22,5 mm |
| Altura | 75 mm |
| Profundidad | 62,5 mm |
| Color | verde (RAL 6021) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Normas/especificaciones | IEC 60664 |
| IEC 60664-1 |
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Dispositivo completo con zócalo (EF003359) | No |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 21.6 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.021 A |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 75 mm |
| Profundidad (EF000049) | 62.5 mm |
