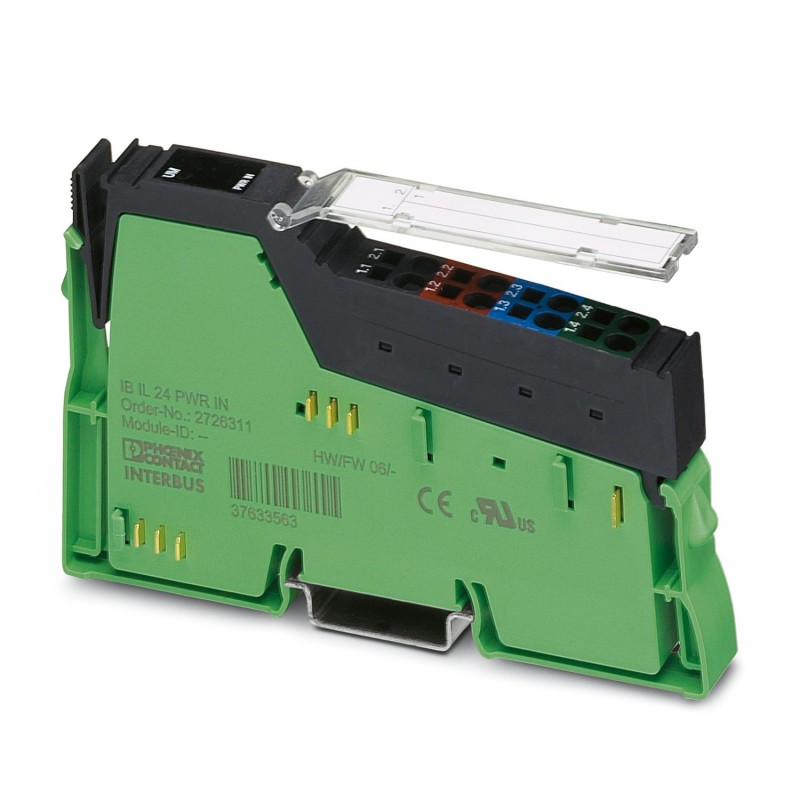

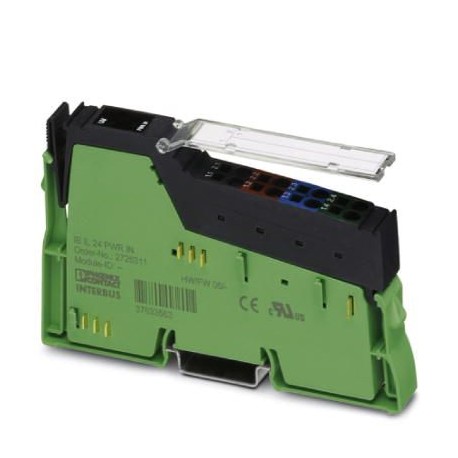

IB IL 24 PWR IN-XC-PAC 2701161 PHOENIX CONTACT Módulo de alimentación Inline, variante para condiciones extr..
IB IL 24 PWR IN-XC-PAC
2701161
PHOENIX_CONTACT
Módulo de alimentación Inline, variante para condiciones extremas, completo con accesorios (conector y superficie de rotulación), 24 V DC, sin fusible
Controladores industriales (PLC) > Módulo alimentación y segmentación de periférico descentralizado bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
Interfaces
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s / 2 MBit/s (Utilizable en estaciones Inline con estas velocidades de transmisión) |
Propiedades de sistema
| Módulo | |
| Código de ID (dec.) | none |
| Código de ID (hex.) | ninguno |
| Longitud de registro | 0 Bit |
| Demanda de datos de parámetros | 0 Byte |
| Necesidad de datos de configuración | 0 Byte |
Propiedades del artículo
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Características especiales | 24 V DC |
| UM, US | |
| Variante Extreme Conditions | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 01 |
| Propiedades de aislamiento | |
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
Propiedades eléctricas
| Trayecto de comprobación | Alimentación de 5 V del bus remoto de entrada / alimentación de 7,5 V (lógica de bus) 500 V AC 50 Hz 1 min. |
| Alimentación de 5 V del bus remoto de salida / alimentación de 7,5 V (lógica de bus) 500 V AC 50 Hz 1 min. | |
| Alimentación de 7,5 V (lógica de bus) / alimentación de 24 V (periferia) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (periferia) / tierra funcional 500 V AC 50 Hz 1 min. | |
| Circuito de protección | Prot. contra sobretensiones; Diodo supresor |
| Prot. contra inversión de polaridad; Diodo contra inversión de polaridad en paralelo | |
| Protección sobrecarga, protección cortocircuito en circuito de segmento; No | |
| Potenciales: Alimentación del circuito principal (UM) | |
| Tensión de alimentación | 24 V DC (valor nominal) |
| Tensión de alimentación | 19,2 V ... 30 V (incl. todas las tolerancias, incl. ondulación) |
| Potenciales: Alimentación del circuito de segmento (US) | |
| Tensión de alimentación | 24 V DC (valor nominal) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
Datos de conexión
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C (Estándar) |
| -40 °C ... 70 °C (Ampliado, véase el capítulo "Prueba satisfactoria: uso en condiciones ambientales extremas" de la hoja de características.) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Con interfaz óptica (EF003028) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Con aislamiento galvánico (EF003272) | Sí |
| Con módulo de alimentación (EF003993) | Sí |
| Adecuado como modulo de segmento (EF004104) | Sí |
| Módulo remoto (EF006653) | No |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Diagnóstico de bus posible (EF003989) | No |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
