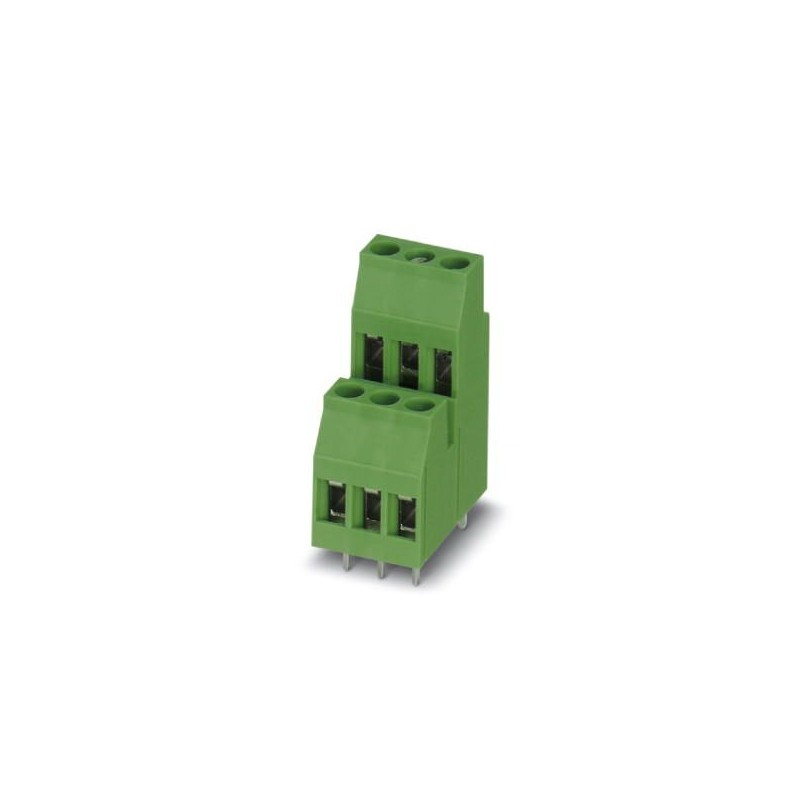

MKKDSG 3/ 2 2BD:C3-C4 SO 1050919 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nomin..
MKKDSG 3/ 2 2BD:C3-C4 SO
1050919
PHOENIX_CONTACT
50
Terminal de tarjetas de circuitos impresos, corriente nominal: 17,5 A, tensión nominal (III/2): 400 V, sección nominal: 2,5 mm², número de filas: 2, número de polos por fila: 2, familia de artículos: MKKDSG 3, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja
Borne para placa de circuito impreso, corriente nominal: 17,5 A, tensión de dimensionamiento (III/2): 400 V, sección nominal: 2,5 mm², paso: 5 mm, número de polos: 2, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 5 mm
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1050919 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAACAA - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4055626670621 |
| Peso por unidad (sin incluir el embalaje) | 9,113 g |
| Número de tarifa arancelaria | 85369010 |
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | MKKDSG 3 |
| Paso | 5 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Forma del accionamiento cabeza de tornillo | Ranura longitudinal (L) |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Número de pisos | 2 |
Capacidad conex.
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
|---|---|
| enchufable | sí |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG / kcmil | 24 ... 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico | 0,25 mm² ... 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,5 mm² ... 0,5 mm² |
| Longitud de pelado | 7 mm |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones |  |
|---|---|
| Pie de figura | Figura esquemática: para más información vea el dibujo de la línea de productos en el Centro de descargas |
| Longitud [ l ] | 22,3 mm |
| Anchura [ w ] | 10 mm |
| Altura [ h ] | 36,4 mm |
| Paso | 5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 31,4 mm |
| Longitud del pin [P] | 5 mm |
| Dimensiones de patilla | 0,9 x 0,9 mm |
| Media a | 5 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Ensayos eléctricos
| Corriente asignada | 17,5 A |
|---|---|
| Sección de conductor | 2,5 mm² |
| Tensión de dimensionamiento (III/2) | 400 V |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Líneas de fuga y espacios de aire
| Tensión de aislamiento de dimensionamiento (III/3) | 250 V |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 400 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Clasificaciones
eCl@ss
| eCl@ss 5.1 | 27261100 |
|---|---|
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 36.4 mm |
| Número de pisos (EF002659) | 2 |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 17.5 A |
| Tensión nominal (EF000228) | 400 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión roscada |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.2 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
