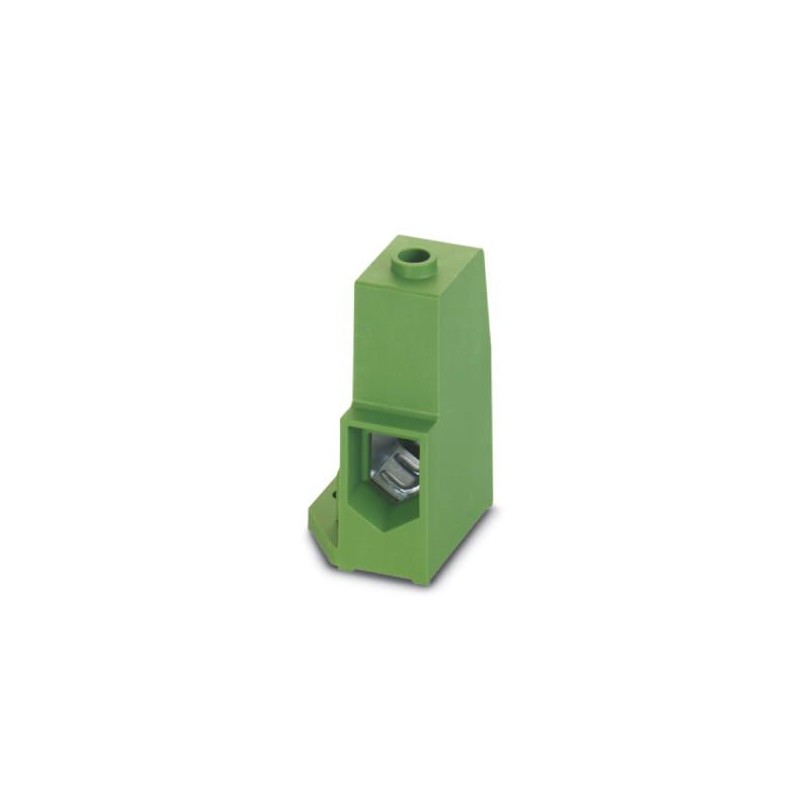

MKDSP 95/ 1-20,0-FL 1841856 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 2..
MKDSP 95/ 1-20,0-FL
1841856
PHOENIX_CONTACT
5
Terminal de tarjetas de circuitos impresos, corriente nominal: 232 A, tensión nominal (III/2): 1000 V, sección nominal: 95 mm², número de potenciales: 1, número de filas: 1, número de polos por fila: 1, familia de artículos: MKDSP 95/..-F, paso: 20 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: T40 Torx®, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 4 mm, número de pines de soldadura por potencial: 6, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1841856 |
|---|---|
| Unidad de embalaje | 5 pcs |
| Clave de venta | AABJAA - |
| Cantidad de pedido mínima | 5 pcs |
| EAN | 4046356920018 |
| Peso por unidad (sin incluir el embalaje) | 107,000 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 44 mm |
|---|---|
| Paso | 20 mm |
| Anchura [ w ] | 52 mm |
| Altura de construcción | 69 mm |
| Altura [ h ] | 73 mm |
| Longitud del pin [P] | 4 mm |
| Separación entre vástagos | 13,8 mm |
| Diámetro orificio | 4,8 mm |
Generalidades
| Familia de artículos | MKDSP 95/..-F |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 232 A |
| Sección nominal | 95 mm² |
| Corriente de carga máxima | 232 A |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 25 mm |
| Número de polos | 1 |
| Rosca de tornillo | M8 |
| Par de apriete mín. | 10 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 10 mm² |
|---|---|
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 25 mm² |
| Sección de conductor flexible máx. | 95 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 16 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 95 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 95 mm² |
| Sección de conductor AWG mín. | 6 |
| Sección de conductor AWG máx. | 3/0 |
| 2 conductores con la misma sección, rígidos mín. | 16 mm² |
| 2 conductores con la misma sección, rígidos máx. | 25 mm² |
| 2 conductores con la misma sección, flexibles mín. | 16 mm² |
| 2 conductores con la misma sección, flexibles máx. | 25 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 16 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 25 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 16 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 25 mm² |
Indicaciones sobre conductores de aluminio
| Forma sección transversal-par de apriete de la línea | Sección de línea:95 mm²; Par de giro:10 Nm; Forma del cable:con forma de sector, unifilar, clase 1, α = 90°(se) |
|---|---|
| Sección de línea:50 mm²; Par de giro:10 Nm; Forma del cable:con forma de sector, unifilar, clase 1, α = 90°(se) | |
| Sección de línea:35 mm²; Par de giro:10 Nm; Forma del cable:redondo, unifilar, clase 1(re) | |
| Especificación del ensayo | DIN VDE 0276-603 (VDE 0276-603):2010-03 |
| Indicaciones para preparación previa de conductores | Para un contacto duradero y seguro del conductor de aluminio se requieren las siguientes medidas: se deberá eliminar la capa de óxido del extremo pelado del conductor de aluminio con una cuchilla u sumergir inmediatamente en vaselina libre de ácidos y álcalis, es decir, neutra. Con cada nueva conexión de conductores, deberá repetirse la preparación previa de los mismos. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
| Característica | Valor |
|---|---|
| Altura (EF000040) | 73 mm |
| Número de conexiones eléctricas (EF008252) | 1 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 20 mm |
| Corriente nominal In (EF008250) | 232 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión roscada |
| Sección de conductor conectable sólido (EF007337) | 10 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 16 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 25 mm² |
| Sección de conductor conectable (EF007343) | 16 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 4.8 mm |
| Longitud del pin (EF006825) | 4 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
