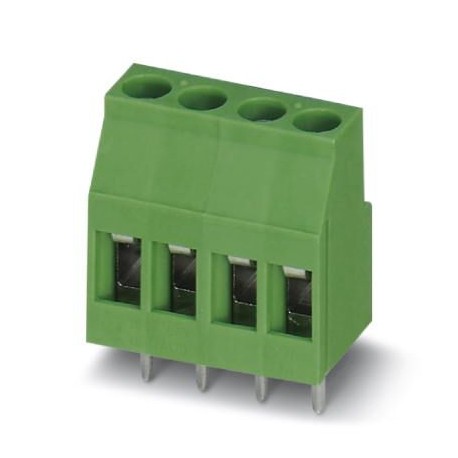

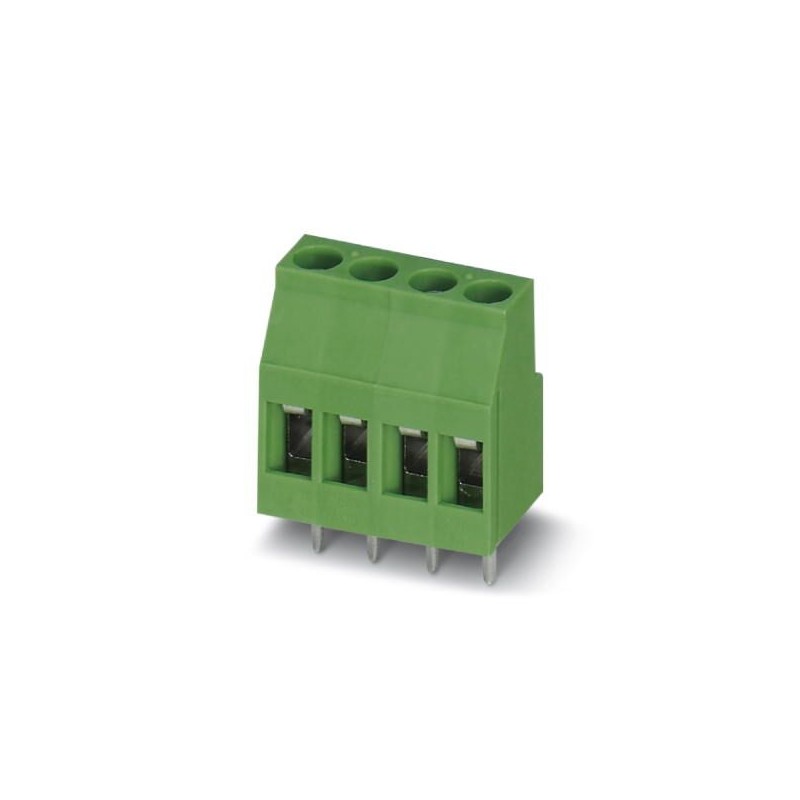

MKDS 3/ 5 BU BDWH:38-34SO 1873206 PHOENIX CONTACT Borne para placa de circuito impreso, corriente nominal: 2..
MKDS 3/ 5 BU BDWH:38-34SO
1873206
PHOENIX_CONTACT
50
Borne para placa de circuito impreso, corriente nominal: 24 A, tensión nominal: 400 V, paso: 5 mm, número de polos: 5, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, color: azul. ¡El artículo puede alinearse con distintos números de polos!
Borne para placa de circuito impreso, corriente nominal: 24 A, tensión de dimensionamiento (III/2): 400 V, sección nominal: 2,5 mm², Número de potenciales: 5, Número de filas: 1, Número de polos por fila: 5, familia de artículos: MKDS 3, paso: 5 mm,tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: azul, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 5 mm, tipo de embalaje: empaquetado en caja. ¡El artículo puede alinearse con distintos números de polos!
Borne para placa de circuito impreso, corriente nominal: 24 A, tensión de dimensionamiento (III/2): 400 V, sección nominal: 2,5 mm², paso: 5 mm, número de polos: 5, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: azul, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 5 mm. ¡El artículo puede alinearse con distintos números de polos!
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1873206 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAACAA - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4055626183756 |
| Peso por unidad (sin incluir el embalaje) | 9,874 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
- Dibujos
- Datos característicos eléctricos
- Datos del material - contacto
- Dimensiones del producto
- Indicaciones de embalaje
- Condiciones ambientales
- Ensayo de tracción
- Líneas de fuga y espacios de aire
- Prueba vibración
- Normas y especificaciones
- Clasificaciones
- Propiedades del artículo
- Capacidad conex.
- Datos del material - carcasa
- Dimensiones para el diseño de la placa de circuito impreso
- Indicaciones generales de producto
- Conexión y método de conexión
- Ensayos eléctricos
- Verific. calent.
- Resistencia al envejecimiento, a la humedad y a la penetración de objetos sólidos
- Environmental Product Compliance
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | MKDS 3 |
| Paso | 5 mm |
| Número de polos | 5 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Número de pisos | 1 |
| Número de conexiones | 5 |
| Número de potenciales | 5 |
Datos característicos eléctricos
| Corriente nominal | 24 A |
|---|---|
| Tensión nominal | 400 V |
| Tensión de dimensionamiento | 250 V |
| Tensión de dimensionamiento (III/2) | 400 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Capacidad conex.
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
|---|---|
| enchufable | sí |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG / kcmil | 24 ... 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,25 mm² ... 0,75 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Longitud de pelado | 8 mm |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
Datos del material - carcasa
| Color carcasa | azul (5015) |
|---|---|
| Aislamiento | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones |  |
|---|---|
| Pie de figura | Figura esquemática: para más información vea el dibujo de la línea de productos en el Centro de descargas |
| Paso | 5 mm |
| Longitud del pin [P] | 5 mm |
| Separación entre vástagos | 5 mm |
| Dimensiones de patilla | 0,9 x 0,9 mm |
Dimensiones para el diseño de la placa de circuito impreso
| Diámetro orificio | 1,3 mm |
|---|---|
| Separación entre vástagos | 5 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Indicaciones generales de producto
| Tipo de observación | Nota sobre la aplicación |
|---|---|
| Observación | Para la conexión de conductores segura se debe mantener siempre un par de apriete definido. En particular en los bornes para placa de circuito impreso de dos y tres polos, el pin de soldadura individual no puede controlarlo en cada punto de contacto. Por tanto, los bornes precisan ayuda al conectar los conductores (fijación manual, soporte en la caja). |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (En función de la curva de capacidad de carga de corriente/derating) |
Conexión y método de conexión
| Comprobación conexión | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Comprobación de daños en los conductores y de aflojamiento | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Prueba aprobada |
Ensayo de tracción
| Ensayo de tracción | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
|---|---|
| Prueba aprobada | |
| Sección de conductor / tipo de conductor / fuerza de tracción | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 4 mm² / rígido / > 60 N | |
| 2,5 mm² / flexible / > 50 N |
Ensayos eléctricos
| Corriente asignada | 24 A |
|---|---|
| Sección de conductor | 2,5 mm² |
| Tensión de dimensionamiento (III/2) | 400 V |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Líneas de fuga y espacios de aire
| Espacios de aire y líneas de fuga | DIN EN 60947-1 (VDE 0660-100):2015-09 |
|---|---|
| Especificación del ensayo | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/3) | 3 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/2) | 3 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (II/2) | 3 mm |
| Valor mínimo de la línea de fuga (III/3) | 3,2 mm |
| Valor mínimo de la línea de fuga (III/2) | 3 mm |
| Valor mínimo de la línea de fuga (II/2) | 3,2 mm |
| Advertencia respecto a la sección de conexión | Con el conductor de 4 mm² (rígido) conectado. |
Verific. calent.
| Resultado | Prueba aprobada |
|---|---|
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
Prueba vibración
| Especificación del ensayo | DIN EN 60068-2-6:1996-05 |
|---|---|
| Resultado | Prueba aprobada |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 - 60,1 Hz) |
| Aceleración | 5 g (60,1 - 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
Resistencia al envejecimiento, a la humedad y a la penetración de objetos sólidos
| Calor seco | 168 h/100 °C |
|---|---|
| Calor húmedo | 48 h/30 °C/92 % |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 5.1 | 27261100 |
|---|---|
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
UNSPSC
| UNSPSC 13.2 | 39121432 |
|---|---|
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
