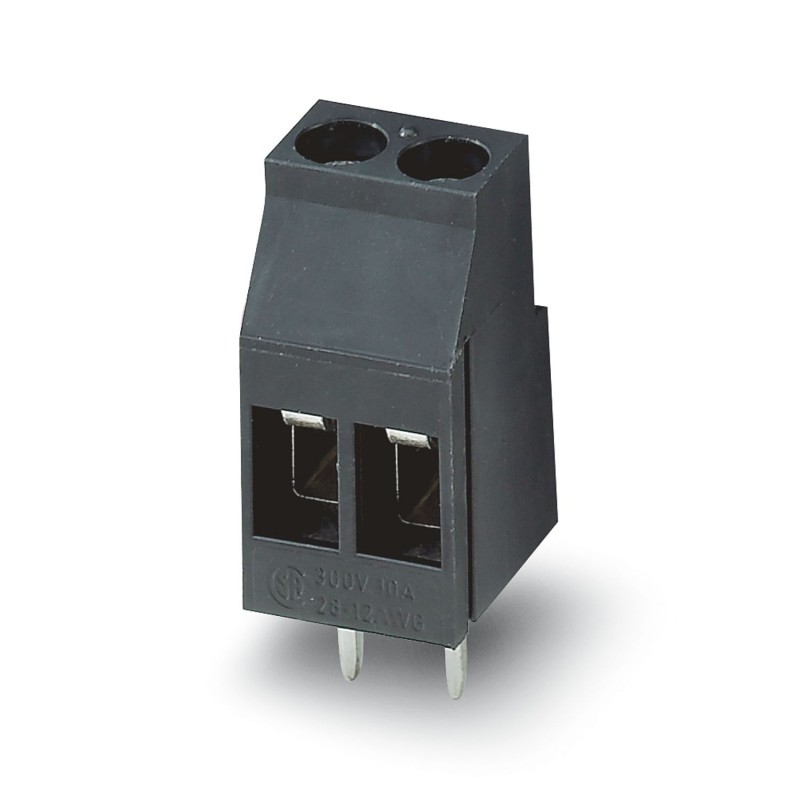

MKDS 3/ 3 HT BK VPE500 1104905 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal..
MKDS 3/ 3 HT BK VPE500
1104905
PHOENIX_CONTACT
1000
Producto bajo demanda, no admite devolución.
Terminal de tarjetas de circuitos impresos, corriente nominal: 24 A, tensión nominal (III/2): 320 V, sección nominal: 2,5 mm², número de filas: 1, número de polos por fila: 3, familia de artículos: MKDS 3/..-HT, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura THR/soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: negro, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja
Bloque de terminales de la PCB, corriente nominal: 24 A, tensión de dimensionamiento (III/2): 320 V, sección transversal nominal: 2,5 mm2, número de filas: 1, número de polos por fila: 3, serie de productos: MKDS 3/.. -HT, paso de paso: 5 mm, tipo de conexión: Conexión de tornillo con jaula, forma de fijación de tornillo: L ranura longitudinal, montaje: TTHR / soldadura por onda, dirección de conexión conductor/placa: 0°, color: negro, Disposición de los pines: Paso lineal, longitud del pin [P]: 5 mm, número de pasadores de soldadura por potencial: 1, Tipo de paquete: empaquetado en cartón
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Bloque de terminales de PCB |
| Familia de productos | MKDS 3/.. -HT |
| Línea de productos | Terminales COMBICON M |
| Número de polos | 3 |
| Paso | 5 milímetros |
| Número de filas | 1 |
| Diseño de pines | Fijación lineal |
| Número de pasadores de soldadura por potencial | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 00 |
| Corriente nominal IN | 24 A |
| Tensión nominal UN | 320 V |
| Tensión de dimensionamiento (III/3) | 200 V |
| Dimensionamiento de la tensión de impulso (III/3) | 4 kV |
| Tensión de dimensionamiento (III/2) | 320 V |
| Dimensionamiento de la tensión de impulso (III/2) | 4 kV |
| Tensión de dimensionamiento (II/2) | 320 V |
| Dimensionamiento de la tensión de impulso (II/2) | 4 kV |
| Tecnología de conexión | |
| tipo | Bloque de bornes para placas de circuito impreso |
| Sección nominal | 2,5 mm² |
| Conexión de conductores | |
| Enlace | Conexión atornillada con jaula |
| Sección transversal del conductor rígido | 0,2 mm² ... 4 mm² |
| Sección transversal flexible del conductor | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,25 mm² ... 2,5 mm² |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,25 mm² ... 1,5 mm² |
| 2 conductores de idéntica sección, rígidos | 0,2 mm² ... 1,5 mm² |
| 2 conductores de idéntica sección flexible | 0,2 mm² ... 1,5 mm² |
| 2 conductores de la misma sección flexible con casquillo sin collar de plástico | 0,25 mm² ... 0,75 mm² |
| 2 conductores de idéntica sección flexible con casquillo TWIN con collarín de plástico | 0,5 mm² ... 1,5 mm² |
| Longitud de la sección a pelar | 8 milímetros |
| Tipo de aparato de cabeza de tornillo | Ranura longitudinal (L) |
| Apriete | 0,5 Nm ... 0,6 Nm |
| Tipo de montaje | TTHR / soldadura por ola |
| Diseño de pines | Fijación lineal |
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Galvanizado en caliente |
| Superficie metálica, punto de conexión (capa superficial) | Estaño (4 - 8 μm Sn) |
| Área de soldadura de la superficie metálica (capa superficial) | Estaño (4 - 8 μm Sn) |
| Información material - caso | |
| Color (Estuche) | Negro (9005) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | IIIa |
| CTI según IEC 60112 | 250 - 399 |
| Clase de combustibilidad según UL 94 | V0 |
| Nota de uso | Siempre se debe observar un par de apriete predefinido para una conexión segura. Especialmente en el caso de terminales de PCB de dos y tres polos, es posible que la punta de soldadura de un solo contacto no los bloquee. Por esta razón, los terminales deben estar reforzados al conectarse (fijados a mano, refuerzo en la carcasa). |
| Dibujo acotado |  |
| Paso | 5 milímetros |
| Anchura [w] | 15 milímetros |
| Altura [h] | 23 milímetros |
| Longitud [l] | 11,2 milímetros |
| Altura de instalación | 18 mm |
| Longitud del vástago de soldadura [P] | 5 milímetros |
| Tamaños de vástago | 0,9 x 0,9 mm |
| Diseño de placa de circuito impreso | |
| Distancia del vástago | 5 milímetros |
| Diámetro del orificio | 1,3 mm |
| Prueba de integridad y estabilidad del conductor | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Ensayo de tracción | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección transversal del conductor/tipo de conductor/valor nominal de la fuerza de tracción/valor real | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 4 mm² / rígido / > 60 N | |
| 2,5 mm² / flexible / > 50 N | |
| Prueba de temperatura ambiente | |
| Especificación de la prueba | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Requisito de verificación de calefacción | La suma de la temperatura ambiente y el calentamiento del terminal PCB no debe exceder el límite superior de la temperatura. |
| Resistencia de corriente a corto plazo | |
| Especificación de la prueba | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Resistencia de aislamiento | |
| Especificación de la prueba | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Fuga y distancias de fuga | |
| Especificación de la prueba | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Grupo de materiales aislantes | IIIa |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 250 - 399 |
| Tensión nominal de aislamiento (III/3) | 200 V |
| Tensión nominal de impulso (III/3) | 4 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 3 milímetros |
| Valor mínimo de fuga (III/3) | 3,2 milímetros |
| Tensión nominal de aislamiento (III/2) | 320 V |
| Tensión nominal de impulso (III/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 3 milímetros |
| Valor mínimo de fuga (III/2) | 3,2 milímetros |
| Tensión nominal de aislamiento (II/2) | 320 V |
| Tensión nominal de impulso (II/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 3 milímetros |
| Valor mínimo de fuga (II/2) | 3,2 milímetros |
| Prueba de vibración | |
| Especificación de la prueba | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Prueba de hilo incandescente | |
| Especificación de la prueba | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| temperatura | 850 °C |
| Duración de la solicitud | 5 s |
| Envejecimiento | |
| Especificación de la prueba | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 105 °C (dependiendo de la curva de caudal actual/curva de reducción de potencia) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Embalaje | Embalado en cartón |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 23 mm |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 24 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión roscada |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.2 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
