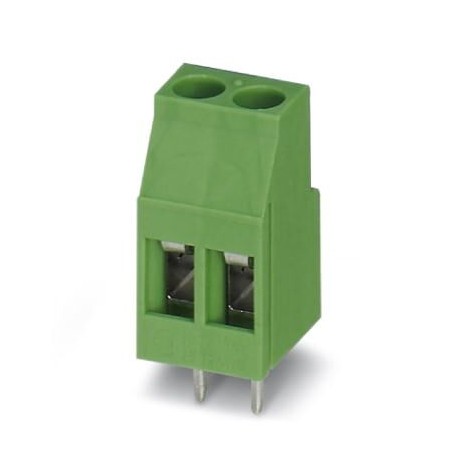

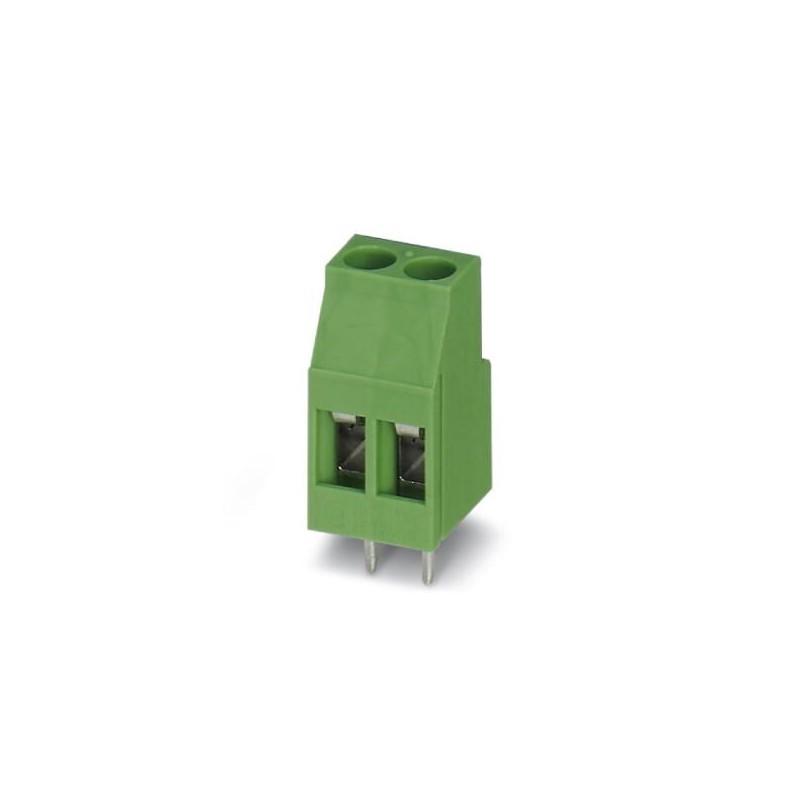

MKDS 3/ 2-5,08 RD H1L
1097565
PHOENIX_CONTACT
1000
Borne para placa de circuito impreso, corriente nominal: 24 A, paso: 5,08 mm, número de polos: 2, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: rojo
Borne para placa de circuito impreso, corriente nominal: 24 A, tensión de dimensionamiento (III/2): 400 V, sección nominal: 2,5 mm², Número de filas: 1, Número de polos por fila: 2, familia de artículos: MKDS 3, paso: 5,08 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: rojo, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 5 mm, tipo de embalaje: empaquetado en caja
Borne para placa de circuito impreso, corriente nominal: 24 A, tensión de dimensionamiento (III/2): 400 V, sección nominal: 2,5 mm², paso: 5,08 mm, número de polos: 2, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: rojo, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 5 mm
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1097565 |
---|---|
Unidad de embalaje | 100 pcs |
Clave de venta | AAACAA - |
Cantidad de pedido mínima | 1000 pcs |
EAN | 4055626938783 |
Peso por unidad (sin incluir el embalaje) | 5,770 g |
Abreviatura | Borne para placa de circuito impreso |
---|---|
Familia de artículos | MKDS 3 |
Paso | 5,08 mm |
Número de polos | 2 |
Tipo de conexión | Conexión por tornillo con cápsula de tracción |
Forma del accionamiento cabeza de tornillo | Ranura longitudinal (L) |
Tipo de montaje | Soldadura por ola |
Diseño del pin | Disposición de pines lineal |
Número de pisos | 1 |
Tipo de conexión | Conexión por tornillo con cápsula de tracción |
---|---|
enchufable | sí |
Sección de conductor rígido | 0,2 mm² ... 4 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG / kcmil | 24 ... 12 |
Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 2,5 mm² |
2 conductores con la misma sección, rígidos | 0,2 mm² ... 1,5 mm² |
2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico | 0,25 mm² ... 0,75 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,5 mm² ... 1,5 mm² |
Longitud de pelado | 8 mm |
Par de apriete | 0,5 Nm ... 0,6 Nm |
Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material contacto | Aleación de Cu |
Características de la superficie | estañado galvánicamente |
Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
Aislamiento | PA |
---|---|
Grupo material aislante | I |
CTI según IEC 60112 | 600 |
Clase de combustibilidad según UL 94 | V0 |
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Esquema de dimensiones | |
---|---|
Pie de figura | Figura esquemática: para más información vea el dibujo de la línea de productos en el Centro de descargas |
Longitud [ l ] | 11,2 mm |
Anchura [ w ] | 10,16 mm |
Altura [ h ] | 23 mm |
Paso | 5,08 mm |
Altura de construcción (altura sin espiga de soldadura) | 18 mm |
Longitud del pin [P] | 5 mm |
Separación entre vástagos | 15,24 mm |
Dimensiones de patilla | 0,9 x 0,9 mm |
Media a | 5,08 mm |
Diámetro orificio | 1,3 mm |
---|---|
Separación entre vástagos | 15,24 mm |
Tipo de embalaje | empaquetado en caja |
---|---|
Unidad de embalaje | 100 |
Denominación Unidades de embalaje | Unidades |
Tipo de observación | Nota sobre la aplicación |
---|---|
Observación | Para la conexión de conductores segura se debe mantener siempre un par de apriete definido. En particular en los bornes para placa de circuito impreso de dos y tres polos, el pin de soldadura individual no puede controlarlo en cada punto de contacto. Por tanto, los bornes precisan ayuda al conectar los conductores (fijación manual, soporte en la caja). |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Temperatura ambiente (servicio) | -40 °C ... 100 °C (En función de la curva de capacidad de carga de corriente/derating) |
Comprobación conexión | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
---|---|
Comprobación de daños en los conductores y de aflojamiento | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
Prueba aprobada |
Ensayo de tracción | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
---|---|
Prueba aprobada | |
Sección de conductor / tipo de conductor / fuerza de tracción | 0,2 mm² / rígido / > 10 N |
0,2 mm² / flexible / > 10 N | |
4 mm² / rígido / > 60 N | |
2,5 mm² / flexible / > 50 N |
Corriente asignada | 24 A |
---|---|
Sección de conductor | 2,5 mm² |
Tensión de dimensionamiento (III/2) | 400 V |
Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Espacios de aire y líneas de fuga | DIN EN 60947-1 (VDE 0660-100):2015-09 |
---|---|
Especificación del ensayo | DIN EN 60947-1 (VDE 0660-100):2015-09 |
Tensión de aislamiento de dimensionamiento (III/3) | 250 V |
Tensión de aislamiento de dimensionamiento (III/2) | 400 V |
Tensión de aislamiento de dimensionamiento (II/2) | 630 V |
Tensión transitoria de dimensionamiento (III/3) | 4 kV |
Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Valor mínimo del espacio de aire - campo inhomogéneo (III/3) | 3 mm |
Valor mínimo del espacio de aire - campo inhomogéneo (III/2) | 3 mm |
Valor mínimo del espacio de aire - campo inhomogéneo (II/2) | 3 mm |
Valor mínimo de la línea de fuga (III/3) | 3,2 mm |
Valor mínimo de la línea de fuga (III/2) | 2 mm |
Valor mínimo de la línea de fuga (II/2) | 3,2 mm |
Advertencia respecto a la sección de conexión | Con el conductor de 4 mm² (rígido) conectado. |
Especificación del ensayo | DIN EN 60068-2-6:1996-05 |
---|---|
Resultado | Prueba aprobada |
Frecuencia | 10 - 150 - 10 Hz |
Velocidad de barrido | 1 octava/min |
Amplitud | 0,35 mm (10 - 60,1 Hz) |
Aceleración | 5 g (60,1 - 150 Hz) |
Duración de ensayo por eje | 2,5 h |
Calor seco | 168 h/100 °C |
---|---|
Calor húmedo | 48 h/30 °C/92 % |
