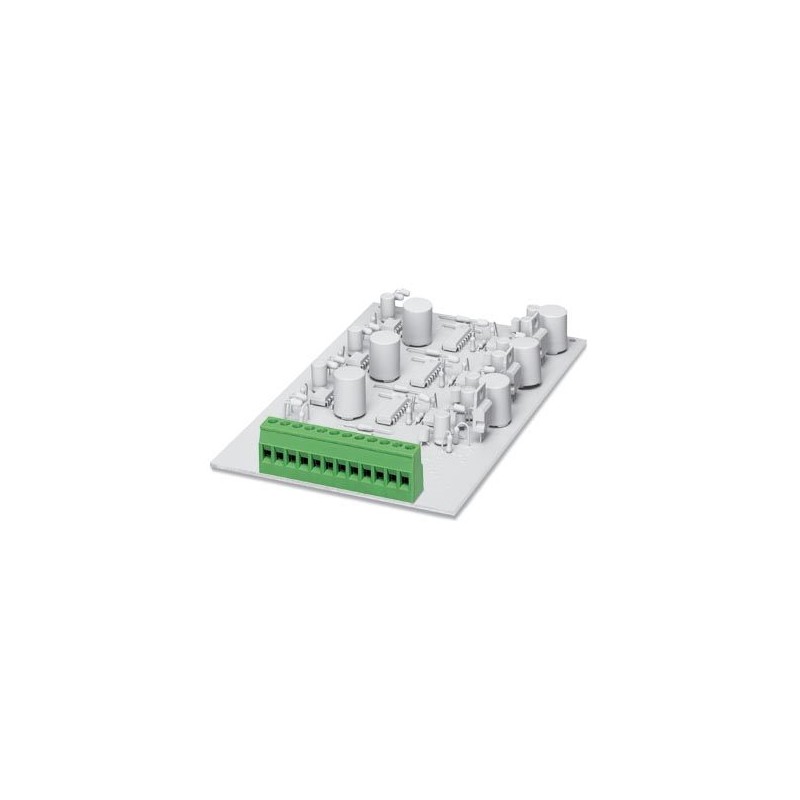

MKDS 2,5/ 9-5,08 (124579) 1724327 PHOENIX CONTACT Borne para placa de circuito impreso Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MKDS 2,5/ 9-5,08 (124579) 1724327 PHOENIX CONTACT Borne para placa de circuito impreso

MKDS 2,5/ 9-5,08 (124579)

1724327

PHOENIX_CONTACT

Disponible Envío el hoy

Borne para placa de circuito impreso

Más detalles


Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $3.73
Precio unitario: $3.73

Cantidad Precio
1+$3.73
2+$3.73
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Datos mercantiles

Clave de pedido 1724327
Unidad de embalaje 50 pcs
Clave de ventaAAACAA -
EAN4017918248109
Peso por unidad (sin incluir el embalaje)14,670 g
Número de tarifa arancelaria85369010
País de origenPL (Polonia)

Propiedades del artículo

AbreviaturaBorne para placa de circuito impreso
Familia de artículosMKDS 2,5
Paso5,08 mm
Número de polos9
Tipo de conexiónConexión por tornillo con cápsula de tracción
Forma del accionamiento cabeza de tornilloRanura longitudinal (L)
Rosca de tornilloM3
Tipo de montajeSoldadura por ola
Diseño del pinDisposición de pines lineal
Número de pisos1

Datos característicos eléctricos

Corriente asignada24 A
Tensión de aislamiento de dimensionamiento (III/2)400 V
Tensión transitoria de dimensionamiento (III/2)4 kV

Capacidad conex.

Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de conductor AWG / kcmil26 ... 14
Sección de conductor flexible con puntera, sin manguito de plástico0,25 mm² ... 2,5 mm²
Sección de conductor flexible con puntera, con collar aislante0,25 mm² ... 1,5 mm²
2 conductores con la misma sección, rígidos0,14 mm² ... 0,75 mm²
2 conductores con la misma sección, flexibles0,14 mm² ... 0,75 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico0,25 mm² ... 0,75 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico0,5 mm² ... 1,5 mm²
Longitud de pelado8 mm
Par de apriete0,5 Nm ... 0,6 Nm

Datos del material - contacto

ObservaciónConforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contactoAleación de Cu
Superficie de metal del punto de embornaje (capa superior)Estaño (5 - 7 µm Sn)
Superficie de metal área de soldadura (capa superior)Estaño (5 - 7 µm Sn)

Datos del material - carcasa

AislamientoPA
Grupo material aislanteI
CTI según IEC 60112600
Clase de combustibilidad según UL 94V0
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12850
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13775
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2125 °C

Dimensiones del producto

Esquema de dimensiones
Pie de figuraFigura esquemática: para más información vea el dibujo de la línea de productos en el Centro de descargas
Longitud [ l ]11,62 mm
Anchura [ w ]46,9 mm
Altura [ h ]21,7 mm
Paso5,08 mm
Altura de construcción (altura sin espiga de soldadura)18 mm
Longitud del pin [P]3,7 mm
Dimensiones de patilla1,1 x 0,8 mm
Media a40,64 mm

Indicaciones de embalaje

Tipo de embalajeempaquetado en caja
Unidad de embalaje50
Denominación Unidades de embalajeUnidades

Indicaciones generales de producto

Tipo de observaciónNota sobre la aplicación
ObservaciónPara la conexión de conductores segura se debe mantener siempre un par de apriete definido. En particular en los bornes para placa de circuito impreso de dos y tres polos, el pin de soldadura individual no puede controlarlo en cada punto de contacto. Por tanto, los bornes precisan ayuda al conectar los conductores (fijación manual, soporte en la caja).

Ensayos eléctricos

Corriente asignada24 A
Tensión de aislamiento de dimensionamiento (III/2)400 V
Tensión transitoria de dimensionamiento (III/2)4 kV

Líneas de fuga y espacios de aire

Grupo material aislanteI
Tensión250 V
Tensión de aislamiento de dimensionamiento (III/3)250 V
Tensión de aislamiento de dimensionamiento (III/2)400 V
Tensión de aislamiento de dimensionamiento (II/2)630 V
Tensión transitoria de dimensionamiento (III/3)4 kV
Tensión transitoria de dimensionamiento (III/2)4 kV
Tensión transitoria de dimensionamiento (II/2)4 kV

Normas y especificaciones

Conexión según normaEN-VDE
CSA

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"
