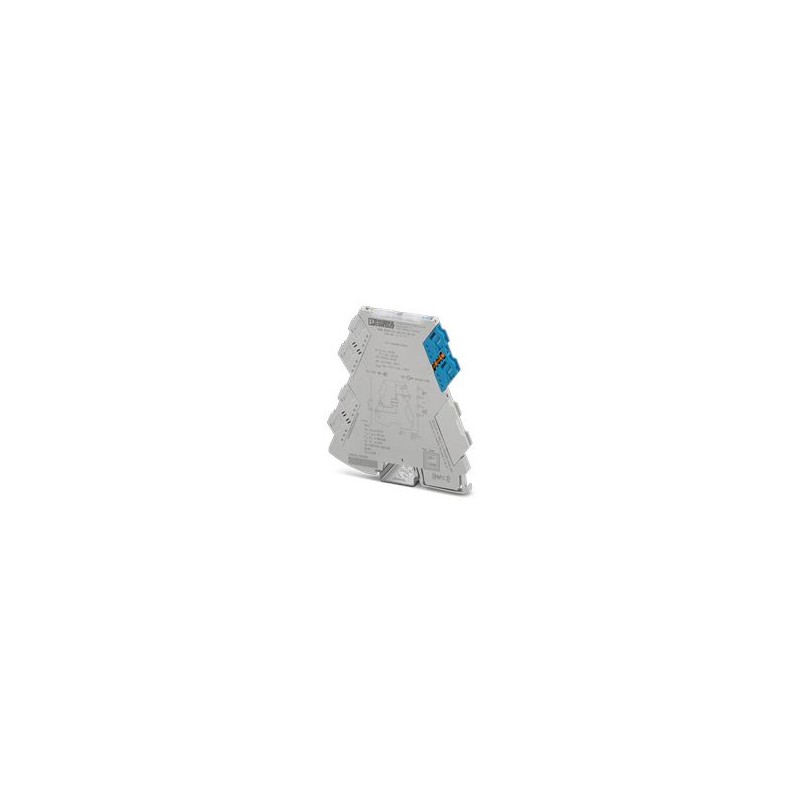

MINI MCR-EX-SD-23-38-LP 1277111 PHOENIX CONTACT Ex i-Bloque de control de válvulas para activar electroválvu..
MINI MCR-EX-SD-23-38-LP
1277111
PHOENIX_CONTACT
Ex i-Bloque de control de válvulas para activar electroválvulas con seguridad intrínseca en la zona Ex. tensión en vacío: 23 V DC, limitación de corriente: 38 mA, Configuración estándar, Loop-powered, Safety Integrity Level (SIL, IEC 61508): 3, Conexión por tornillo
Sensores > Amplificador de aislamiento
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Bloque de control de válvulas |
| Familia de productos | MINI Analog Pro |
Propiedades eléctricas
| Separación galvánica | |
| Categoría de sobretensión | II (≤ 5000 m) |
| Grado de polución | 2 (≤ 5000 m) |
| Separación galvánica Entrada/salida IEC/EN 61010-1 | |
| Normas/especificaciones | IEC/EN 61010-1 |
| Tensión de aislamiento de dimensionamiento | 300 Veff |
| Tensión de prueba | 2,5 kV AC (50 Hz, 60 s) |
| Aislamiento | Aislamiento doble/reforzado |
| Separación galvánica Entrada/salida IEC/EN 60079-11 | |
| Normas/especificaciones | IEC/EN 60079-11 |
| Tensión de aislamiento de dimensionamiento | 265 Veff |
| Separación galvánica Entrada/salida IEC/EN 60079-7 | |
| Normas/especificaciones | IEC/EN 60079-7 |
| Tensión de aislamiento de dimensionamiento | 251 Veff |
| Alimentación | |
| Tensión de alimentación | alimentada por bucle, no es necesaria ninguna alimentación externa |
| Consumo de potencia | < 1,5 W |
Datos de entrada
| Señal: Tensión | |
| Número de entradas | 1 |
| Señal de entrada Tensión | 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
Datos de salida
| Señal: Tensión | |
| Número de salidas | 1 |
| Tensión de salida | ≥ 12,5 V DC (38 mA) |
| Resistencia de salida | ≥ 270 Ω (Resistencia interior Ri) |
| Limitación de corriente | > 38 mA |
| Tiempo de reacción | < 50 ms |
| Tensión en circuito abierto | > 23 V DC |
| Resistente al cortocircuito | sí |
Datos de conexión
| Sección de conductor AWG | (Convertido según IEC) |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² (con puntera) |
| 0,14 mm² ... 2,5 mm² (sin puntera) | |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 (flexible) |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos Ex
| Instalación Ex (EPL) | Gc |
| Div. 2 | |
| Circuitos con seguridad intrínseca (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| Datos técnicos de seguridad | |
| Inductancia interna máx. Li | despreciable |
| Capacidad interna máx. Ci | 11 nF |
| Tensión máx. de salida Uo | 27,1 V |
| Corriente máx. de salida Io | 101 mA |
| Potencia máx. de salida Po | 685 mW |
| Tensión máxima en materia de seguridad Um | 253 V AC |
| 125 V DC | |
| IIA (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 23 mH / 2,3 µF |
| IIB/IIIC (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 12 mH / 686 nF |
| IIC (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 3 mH / 78 nF |
| I (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 30 mH / 4,1 µF |
Dimensiones
| Anchura | 6,2 mm |
| Altura | 109,81 mm |
| Profundidad | 119,2 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Rango de utilización superior (IEC/EN 61010-1) | |
| Rango de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (servicio) | -40 °C ... 63 °C |
| Tensión de aislamiento de dimensionamiento | 300 Veff(Entrada/salida) |
| Aislamiento | Aislamiento doble/reforzado |
| Rango de utilización superior (IEC/EN 61010-1) | |
| Rango de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (servicio) | -40 °C ... 56 °C |
| Tensión de aislamiento de dimensionamiento | 300 Veff(Entrada/salida) |
| Aislamiento | Aislamiento doble/reforzado |
| Rango de utilización superior (IEC/EN 61010-1) | |
| Rango de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (servicio) | -40 °C ... 49 °C |
| Tensión de aislamiento de dimensionamiento | 150 Veff(Entrada/salida) |
| Aislamiento | Aislamiento doble/reforzado |
| Rango de utilización superior (IEC/EN 60079-11) | |
| Rango de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (servicio) | -40 °C ... 63 °C |
| Tensión máxima en materia de seguridad Um | 121 V AC |
| 110 V DC | |
| Tensión de aislamiento de dimensionamiento | 150 Veff(Entrada/salida) |
| Rango de utilización superior (IEC/EN 60079-11) | |
| Rango de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (servicio) | -40 °C ... 56 °C |
| Tensión máxima en materia de seguridad Um | 33 V AC/DC |
| Tensión de aislamiento de dimensionamiento | 60 Veff(Entrada/salida) |
| Rango de utilización superior (IEC/EN 60079-11) | |
| Rango de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (servicio) | -40 °C ... 49 °C |
| Tensión máxima en materia de seguridad Um | 33 V AC/DC |
| Tensión de aislamiento de dimensionamiento | 60 Veff(Entrada/salida) |
| Rango de utilización superior (IEC/EN 60079-7) | |
| Rango de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (servicio) | -40 °C ... 63 °C |
| Tensión de aislamiento de dimensionamiento | 162 Veff(Entrada/salida) |
| Rango de utilización superior (IEC/EN 60079-7) | |
| Rango de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (servicio) | -40 °C ... 56 °C |
| Tensión de aislamiento de dimensionamiento | 60 Veff(Entrada/salida) |
| Rango de utilización superior (IEC/EN 60079-7) | |
| Rango de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (servicio) | -40 °C ... 49 °C |
| Tensión de aislamiento de dimensionamiento | 60 Veff(Entrada/salida) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificado | TÜV 21 ATEX 8651 X |
| IECEx | |
| Marcado | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Certificado | IECEx TUR 21.0043 X |
| UKCA Ex (UKEX) | |
| Marcado | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificado | TÜV 21 UKEX 7021 X |
| CCC / China-Ex | |
| Marcado | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificado | 2023122310116238 |
| UL, EE. UU. / Canadá | |
| Marcado | UL 61010-2-201 |
| Safety Integrity Level (SIL, IEC 61508) | |
| Marcado | 3 |
Datos CEM
| Resistencia a interferencias | IEC/EN 61000-6-2 |
| IEC/EN 61326-3-2 | |
| Compatibilidad electromagnética | Comprobación según las siguientes normas y prescripciones: EN 61326-1 uso en el ámbito industrial, NAMUR NE 21 |
| Emisión de interferencias | IEC/EN 61000-6-4 |
Normas y especificaciones
| GB Standard | |
| Normas/especificaciones | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
