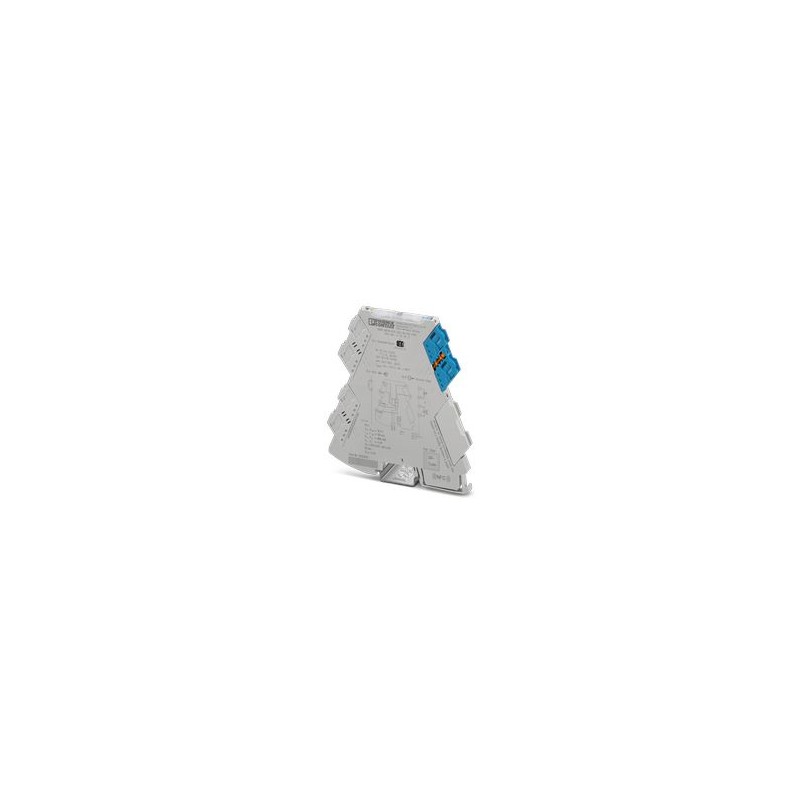

MINI MCR-EX-SD-16-50-LFD 1175902 PHOENIX CONTACT Ex i-Bloque de control de válvulas para activar electroválv..
MINI MCR-EX-SD-16-50-LFD
1175902
PHOENIX_CONTACT
Ex i-Bloque de control de válvulas para activar electroválvulas con seguridad intrínseca en la zona Ex. tensión en vacío: 16 V DC, limitación de corriente: 50 mA, Configuración estándar, Detección de fallo de línea, Safety Integrity Level (SIL, IEC 61508): 3, Conexión por tornillo
Controlador de solenoide Ex i para el control de electroválvulas Ex i en el área Ex. tensión en vacío: 16 V CC, limitación de corriente: 50 mA, Configuración estándar, Detección de fallos de línea, Nivel de integridad de seguridad (SIL, IEC 61508): 3, Conexión por tornillo
Sensores > Amplificador de aislamiento
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del producto
| Tipo de producto | Controlador de solenoide |
| familia de productos | MINI Analog Pro |
Propiedades eléctricas
| Monitoreo de línea | Detección de fallos de línea |
| Aislamiento eléctrico | |
| Categoría de sobretensión | II (≤ 5000 m) |
| Grado de contaminación | 2 (≤ 5000 m) |
| Aislamiento eléctrico Entrada/fuente de alimentación IEC/EN 61010-1 | |
| Normas/reglamentos | IEC/EN 61010-1 |
| Tensión nominal de aislamiento | 250 VRms |
| Voltaje de prueba | 2,5 kV CA (50 Hz, 60 s) |
| Aislamiento | Aislamiento doble/reforzado |
| Aislamiento eléctrico Salida/fuente de alimentación, entrada IEC/EN 61010-1 | |
| Normas/reglamentos | IEC/EN 61010-1 |
| Tensión nominal de aislamiento | 300 VRms |
| Voltaje de prueba | 2,5 kV CA (50 Hz, 60 s) |
| Aislamiento | Aislamiento doble/reforzado |
| Aislamiento eléctrico Salida/entrada, fuente de alimentación IEC/EN 60079-11 | |
| Normas/reglamentos | IEC/EN 60079-11 |
| Tensión nominal de aislamiento | 265 VRms |
| Aislamiento eléctrico Salida/entrada, fuente de alimentación IEC/EN 60079-7 | |
| Normas/reglamentos | IEC/EN 60079-7 |
| Tensión nominal de aislamiento | 251 VRms |
| abastecimiento | |
| Tensión de alimentación nominal | 24 V CC |
| Rango de tensión de alimentación | 19,2 V CC ... 30 V CC (24 V CC, -20 % ... +25 %) |
| Consumo de energía | < 1,4 W |
Datos de entrada
| Señal: Lógica | |
| Número de entradas | 1 |
| Señal de nivel de conmutación "0" | 0 V CC ... 5 V CC |
| Señal de nivel de conmutación "1" | 15 V CC ... 30 V CC |
| Corriente de entrada | < 3 mA |
| Impedancia de entrada | > 1 MΩ (alta resistencia en caso de fallo de línea en la salida) |
| Detección de fallos de línea | < 25 Ω (Cortocircuito) |
| > 10 kΩ (salto de línea) | |
Datos de salida
| Señal: Salida de mensaje de error | |
| Tipo de señal de salida | Salida de transistor a través de T-BUS |
| Señal: Voltaje | |
| Descripción de la salida | Intrínsecamente seguro |
| Número de salidas | 1 |
| Voltaje de salida | ≥ 10,7 V CC (50 mA) |
| Resistencia de salida | ≥ 103 Ω (Resistencia interna RYo) |
| Limitación actual | > 50 mA (con detección de fallos de línea) |
| Tiempo de respuesta | < 20 ms |
| Tensión en vacío | > 16 V CC |
| A prueba de cortocircuitos | Sí |
| Detección de fallos de línea | > 10 kΩ (salto de línea) |
| < 25 Ω (Cortocircuito) | |
| Activado/desactivado a través de un interruptor DIP | |
Datos de conexión
| Sección transversal AWG | (convertido según IEC) |
| Método de conexión | Conexión de tornillo |
| Longitud de extracción | 10 milímetros |
| Rosca | M3 |
| Sección transversal del conductor rígida | 0,2 mm² ... 1,5 mm² (con casquillo) |
| 0,14 mm² ... 2,5 mm² (sin casquillo) | |
| Sección transversal del conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección transversal del conductor AWG | 24 ... 12 (flexible) |
| Apriete | 0,5 Nm ... 0,6 Nm |
Datos Ex
| Ex instalación (EPL) | Gc |
| Div. 2 | |
| Circuitos Ex i (EPL) | Ga |
| Da | |
| Mamá | |
| Div. 1 | |
| Datos de seguridad | |
| Inductancia interna máx. LYo | insignificante |
| Capacitancia interna máx. CYo | 11 nF |
| Tensión de salida máx. Uo | 19,2 V |
| Corriente de salida máx. Io | 185 mA |
| Potencia de salida máx. Po | 888 mW |
| Tensión máxima relacionada con la seguridad UM | 253 V CA |
| 125 V CC | |
| IIA (circuito simple): Inductividad externa máx. Lo/ Capacitancia externa máx. Co | 7 mH / 6,1 μF |
| IIB/IIIC (circuito simple): Inductividad externa máx. Lo/ Capacitancia externa máx. Co | 4 mH / 1,53 μF |
| IIC (circuito simple): Inductividad externa máx. Lo/ Capacitancia externa máx. Co | 0,8 mH / 240 nF |
| I (circuito simple): Inductividad externa máx. Lo/ Capacitancia externa máx. Co | 10 mH / 8,7 μF |
Señalización
| Indicación de error | LED rojo |
Dimensiones
| Ancho | 6,2 milímetros |
| altura | 109,81 milímetros |
| profundidad | 119,2 milímetros |
Condiciones ambientales y de la vida real
| Condiciones ambientales | |
| Grado de protección | IP20 |
| Temperatura ambiente (funcionamiento) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 85 °C |
| Humedad admisible (funcionamiento) | 5 % ... 95 % (sin condensación) |
| Rango de altitud (IEC/EN 61010-1) | |
| Rango de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (funcionamiento) | -40 °C ... 63 °C |
| Tensión nominal de aislamiento | 300 VRms(Salida/suministro, entrada) |
| 250 VRms(Insumo/Suministro) | |
| Aislamiento | Aislamiento doble/reforzado |
| Rango de altitud (IEC/EN 61010-1) | |
| Rango de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (funcionamiento) | -40 °C ... 56 °C |
| Tensión nominal de aislamiento | 300 VRms(Salida/suministro, entrada) |
| 250 VRms(Insumo/Suministro) | |
| Aislamiento | Aislamiento doble/reforzado |
| Rango de altitud (IEC/EN 61010-1) | |
| Rango de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (funcionamiento) | -40 °C ... 49 °C |
| Tensión nominal de aislamiento | 150 VRms(Entrada/salida/fuente de alimentación) |
| Aislamiento | Aislamiento doble/reforzado |
| Rango de altitud (IEC/EN 60079-11) | |
| Rango de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (funcionamiento) | -40 °C ... 63 °C |
| Tensión máxima relacionada con la seguridad UM | 121 V CA |
| 110 V CC | |
| Tensión nominal de aislamiento | 150 VRms(Salida/entrada, fuente de alimentación) |
| Rango de altitud (IEC/EN 60079-11) | |
| Rango de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (funcionamiento) | -40 °C ... 56 °C |
| Tensión máxima relacionada con la seguridad UM | 33 V CA/CC |
| Tensión nominal de aislamiento | 60 VRms(Salida/entrada, fuente de alimentación) |
| Rango de altitud (IEC/EN 60079-11) | |
| Rango de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (funcionamiento) | -40 °C ... 49 °C |
| Tensión máxima relacionada con la seguridad UM | 33 V CA/CC |
| Tensión nominal de aislamiento | 60 VRms(Salida/entrada, fuente de alimentación) |
| Rango de altitud (IEC/EN 60079-7) | |
| Rango de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (funcionamiento) | -40 °C ... 63 °C |
| Tensión nominal de aislamiento | 162 VRms(Salida/entrada, fuente de alimentación) |
| Rango de altitud (IEC/EN 60079-7) | |
| Rango de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (funcionamiento) | -40 °C ... 56 °C |
| Tensión nominal de aislamiento | 60 VRms(Salida/entrada, fuente de alimentación) |
| Rango de altitud (IEC/EN 60079-7) | |
| Rango de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (funcionamiento) | -40 °C ... 49 °C |
| Tensión nominal de aislamiento | 60 VRms(Salida/entrada, fuente de alimentación) |
Aprobaciones
| después de Cristo | |
| Certificado | Cumple con la CE |
| ATEX | |
| Identificación | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia da] IIIC | |
| II 3 (1) G ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificado | TÜV 21 ATEX 8651 X |
| IECEx | |
| Identificación | [Ex ia Ga] CII |
| [Ex ia da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| [Ex ia ma] Yo | |
| Certificado | IECEx TUR 21.0043 X |
| UKCA Ex (UKEX) | |
| Identificación | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia da] IIIC | |
| II 3 (1) G ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificado | TÜV 21 UKEX 7021 X |
| CCC / China-Ex | |
| Identificación | [Ex ia Ga] CII |
| [Ex ia da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificado | 2023122310116238 |
| UL, EE. UU./Canadá | |
| Identificación | UL 61010-2-201 |
| Nivel de integridad de seguridad (SIL, IEC 61508) | |
| Identificación | 3 |
Datos de EMC
| Inmunidad al ruido | IEC/EN 61000-6-2 |
| IEC/EN 61326-3-2 | |
| Compatibilidad electromagnética | Probado de acuerdo con las siguientes normas y reglamentos: EN 61326-1 Para uso industrial, NAMUR NE 21 |
| Emisión de ruido | IEC/EN 61000-6-4 |
Normas y reglamentos
| GB Estándar | |
| Normas/reglamentos | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
