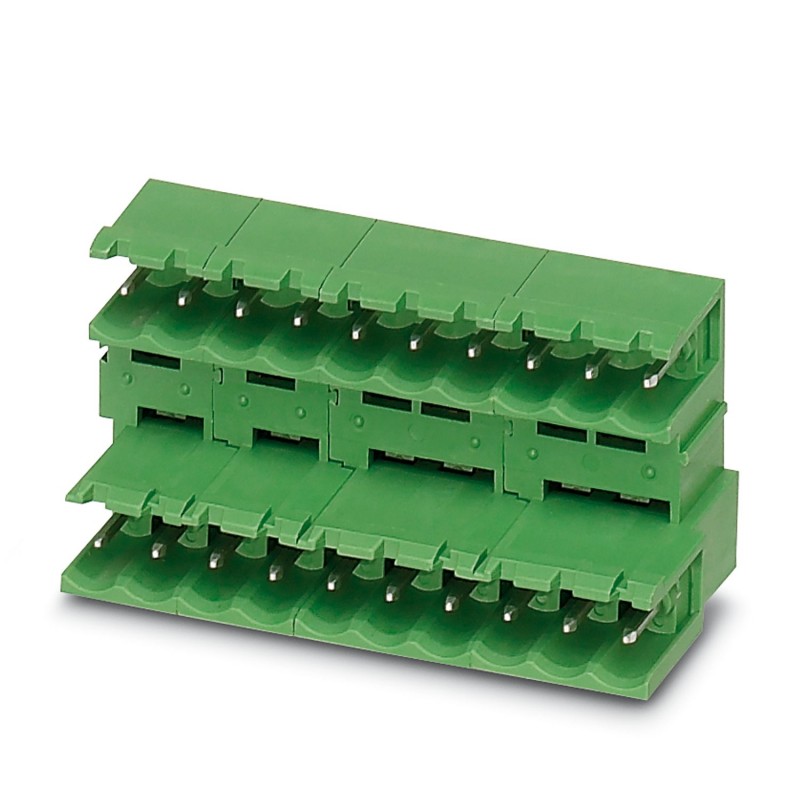

MDSTB 2,5/ 4-G-5,08 GY 1099728 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 2,5 ..
MDSTB 2,5/ 4-G-5,08 GY
1099728
PHOENIX_CONTACT
50
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: gris, corriente nominal: 10 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de filas: 2, número de polos: 4, familia de artículos: MDSTB 2,5/..-G, paso: 5,08 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,23 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Zócalo base para placa de circuito impreso, sección nominal: 2,5 mm2, color: gris, corriente nominal: 10 A, tensión de dimensionamiento (III/2): 320 V, superficie de contacto: Sn, tipo de conexión de contacto: enchufe, número de filas: 2, número de polos: 4, serie de productos: MDSTB 2,5/.. -G, paso: 5,08 mm, montaje: soldadura por ola, disposición de los pines: Fijación lineal, longitud de los pines [P]: 3,23 mm, número de pines de soldadura por potencial: 1, sistema de enchufes: COMBICON MSTB 2.5, Orientación de los pines de inserción: Estándar, bloqueo: ninguno, tipo de fijación: ninguno, tipo de embalaje: embalado en caja de cartón
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Zócalo básico para placas de circuito impreso |
| Familia de productos | MDSTB 2.5/.. -G |
| Línea de productos | Conectores COMBICON M |
| Número de polos | 4 |
| Paso | 5,08 milímetros |
| Número de filas | 2 |
| Diseño de pines | Fijación lineal |
| Número de pasadores de soldadura por potencial | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 02 |
| Corriente nominal IN | 10 A |
| Tensión nominal UN | 320 V |
| Resistividad de masa | 2,8 mΩ |
| Tensión de dimensionamiento (III/3) | 250 V |
| Dimensionamiento de la tensión de impulso (III/3) | 4 kV |
| Tensión de dimensionamiento (III/2) | 320 V |
| Dimensionamiento de la tensión de impulso (III/2) | 4 kV |
| Tensión de dimensionamiento (II/2) | 400 V |
| Dimensionamiento de la tensión de impulso (II/2) | 4 kV |
| Tipo de montaje | Soldadura por ola |
| Diseño de pines | Fijación lineal |
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Estañado galvánico |
| Zona de contacto de la superficie metálica (capa superficial) | Estaño (5 - 7 μm Sn) |
| Área de contacto de la superficie metálica (capa intermedia) | Níquel (2 - 3 μm Ni) |
| Área de soldadura de la superficie metálica (capa superficial) | Estaño (5 - 7 μm Sn) |
| Área de soldadura de la superficie metálica (capa intermedia) | Níquel (2 - 3 μm Ni) |
| Información material - caso | |
| Color (Estuche) | Gris (7042) |
| Material aislante | PBT |
| Grupo de materiales aislantes | IIIa |
| CTI según IEC 60112 | 225 |
| Clase de combustibilidad según UL 94 | V0 |
| Nota para la operación | De acuerdo con la norma DIN EN 61984, los conectores COMBICON son conectores sin alimentación conmutable (COC). Para un uso adecuado al previsto, no deben encenderse ni desconectarse mientras estén todavía activos o bajo carga. |
| Dibujo acotado |  |
| Paso | 5,08 milímetros |
| Anchura [w] | 22,86 milímetros |
| Altura [h] | 26,93 milímetros |
| Longitud [l] | 22,1 milímetros |
| Altura de instalación | 23,7 mm |
| Longitud del vástago de soldadura [P] | 3,23 milímetros |
| Tamaños de vástago | 1 x 1 mm |
| Diseño de placa de circuito impreso | |
| Diámetro del orificio | 1,4 mm |
| Inspección visual | |
| Especificación de la prueba | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba superada |
| Control dimensional | |
| Especificación de la prueba | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba superada |
| Resistencia de las letras | |
| Especificación de la prueba | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación de la prueba | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba superada |
| Soporte de contacto en uso | |
| Especificación de la prueba | DIN EN 60512-15-1:2009-03 |
| Ámbitos de aplicación de los titulares de contactos Aplicación >20 N | Prueba superada |
| Fuerza de inserción/tracción | |
| Resultado | Prueba superada |
| Número de ciclos | 25 |
| Fuerza de inserción por poste aprox. | 8 N |
| Fuerza de tracción por poste aprox. | 6 N |
| Prueba térmica Grupo de control C | |
| Especificación de la prueba | DIN EN 60512-5-1:2003-01 |
| Número de postes probados | 12 |
| Resistencia de aislamiento | |
| Especificación de la prueba | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Fuga y distancias de fuga | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | IIIa |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
| Tensión nominal de aislamiento (III/3) | 250 V |
| Tensión nominal de impulso (III/3) | 4 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 3 milímetros |
| Valor mínimo de fuga (III/3) | 4 milímetros |
| Tensión nominal de aislamiento (III/2) | 320 V |
| Tensión nominal de impulso (III/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 3 milímetros |
| Valor mínimo de fuga (III/2) | 4 milímetros |
| Tensión nominal de aislamiento (II/2) | 400 V |
| Tensión nominal de impulso (II/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 3 milímetros |
| Valor mínimo de fuga (II/2) | 4 milímetros |
| Prueba de vibración | |
| Especificación de la prueba | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Control de vida eléctrica | |
| Especificación de la prueba | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de impulso vertical sobre el nivel del mar | 4,8 kV |
| Resistividad de masa R1 | 2,8 mΩ |
| Resistividad de masa R2 | 2,8 mΩ |
| Resistividad de masa R22ª planta | 2,5 mΩ |
| Ciclos de maniobra | 25 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Climatizador | |
| Especificación de la prueba | DIN EN ISO 6988:1997-03 |
| Estrés debido a la corrosión | 0,2 dm3SABER2en 300 dm3/40 °C/1 ciclo |
| Estrés por efecto del calor | 100 °C/168 h |
| Voltaje fijo de CA | 2,21 kV |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 100 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Embalaje | Embalado en cartón |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de filas de contactos de enchufe (EF006935) | 2 |
| Medida de la rejilla de los contactos (EF007326) | 5.08 mm |
| Dimensión modular de las conexiones (EF006827) | 5.08 mm |
| Corriente nominal In (EF008250) | 10 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.23 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Gris |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
