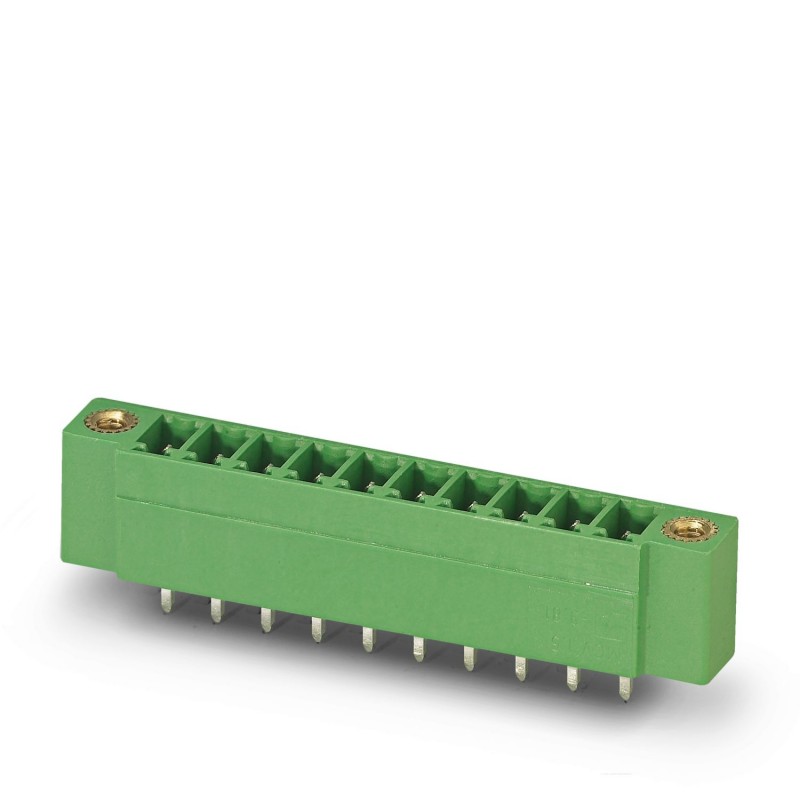

MCV 1,5/ 6-GF-3,5 AU 1087438 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 1,5 mm..
MCV 1,5/ 6-GF-3,5 AU
1087438
PHOENIX_CONTACT
1000
Producto bajo demanda, no admite devolución.
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Au, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 6, familia de artículos: MCV 1,5/..-GF, paso: 3,5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,4 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MC 1,5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Colectores de PCB, sección transversal nominal: 1,5 mm2, color: verde, corriente nominal: 8 A, voltaje nominal (III/2): 160 V, superficie de contacto: Au, tipo de conexión de contacto: Pin, número de filas: 1, número de posiciones: 6, rango de productos: MCV 1,5/.. -GF, paso: 3,5 mm, montaje: Soldadura por onda, disposición de pines: Clavado lineal, pasador de soldadura [P]: 3,4 mm, número de pines de soldadura por potencial: 1, sistema de enchufe: COMBICON MC 1,5, Patrón de conector de pines alineación: Estándar, bloqueo: Mecanismo de bloqueo por tornillo, montaje: Brida roscada, tipo de embalaje: empaquetado en cartón
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cabezales de PCB |
| familia de productos | MCV 1,5/.. -GF |
| Línea de productos | Conectores COMBICON S |
| Número de posiciones | 6 |
| Alquitrán | 3,5 mm |
| Número de filas | 1 |
| Diseño de pines | Fijación lineal |
| Pines de soldadura por potencial | 1 |
| Estado de la gestión de datos | |
| Revisión del artículo | 00 |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 160 V |
| Resistencia de contacto | 1,5 mΩ |
| Tensión nominal (III/3) | 160 V |
| Sobretensión nominal (III/3) | 2,5 kV |
| Tensión nominal (III/2) | 160 V |
| Sobretensión nominal (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 250 V |
| Sobretensión nominal (II/2) | 2,5 kV |
| Tipo de montaje | Soldadura por ola |
| Diseño de pines | Fijación lineal |
| Reborde | |
| Apriete | 0,3 Nm |
| Datos del material - contacto | |
| nota | Cumple con WEEE/RoHS, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Características de la superficie | parcialmente chapado en oro |
| Área de contacto de la superficie metálica (capa superior) | Oro (0,8 - 1,4 μm Au) |
| Área de contacto de la superficie metálica (capa intermedia) | Níquel (2 - 4 μm Ni) |
| Área de soldadura de la superficie metálica (capa superior) | Estaño (3 - 5 μm Sn) |
| Área de soldadura de la superficie metálica (capa intermedia) | Níquel (2 - 4 μm Ni) |
| Datos de materiales - carcasa | |
| Color (Carcasa) | Verde (6021) |
| Material aislante | PBT |
| Grupo de materiales aislantes | IIIa |
| CTI según IEC 60112 | 225 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Dibujo dimensional |  |
| Alquitrán | 3,5 mm |
| Anchura [w] | 31,3 milímetros |
| Altura [h] | 12,6 milímetros |
| Longitud [l] | 7,25 mm |
| Altura instalada | 9,2 milímetros |
| Longitud del pin de soldadura [P] | 3,4 milímetros |
| Dimensiones del pin | 0,8 x 0,8 mm |
| Diseño de PCB | |
| Diámetro del agujero | 1,2 mm |
| Inspección visual | |
| Especificación | IEC 60512-1-1:2002-02 |
| Resultado | Prueba superada |
| Comprobación de dimensiones | |
| Especificación | IEC 60512-1-2:2002-02 |
| Resultado | Prueba superada |
| Resistencia de las inscripciones | |
| Especificación | IEC 60068-2-70:1995-12 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación | IEC 60512-13-5:2006-02 |
| Resultado | Prueba superada |
| Soporte de contacto en el inserto | |
| Especificación | IEC 60512-15-1:2008-05 |
| Soporte de contacto en el inserto Requisitos >20 N | Prueba superada |
| Fuerzas de inserción y extracción | |
| Resultado | Prueba superada |
| No. de ciclos | 100 |
| Fuerza de inserción por pos. aprox. | 3 N |
| Fuerza de retiro por pos. aprox. | 2 N |
| Prueba térmica Grupo de prueba C | |
| Especificación | IEC 60512-5-1:2002-02 |
| Número de posiciones probadas | 16 |
| Resistencia al aislamiento | |
| Especificación | IEC 60512-3-1:2002-02 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Distancias de aire y fuga | |
| Especificación | IEC 60664-1:2007-04 |
| Grupo de materiales aislantes | IIIa |
| Índice de seguimiento comparativo (IEC 60112) | CTI 225 |
| Tensión nominal de aislamiento (III/3) | 160 V |
| Sobretensión nominal (III/3) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (III/3) | 1,5 mm |
| distancia mínima de fuga (III/3) | 2,5 mm |
| Tensión nominal de aislamiento (III/2) | 160 V |
| Sobretensión nominal (III/2) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (III/2) | 1,5 mm |
| distancia mínima de fuga (III/2) | 1,6 mm |
| Tensión nominal de aislamiento (II/2) | 250 V |
| Sobretensión nominal (II/2) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (II/2) | 1,5 mm |
| distancia mínima de fuga (II/2) | 2,5 mm |
| Prueba de vibración | |
| Especificación | IEC 60068-2-6:2007-12 |
| frecuencia | 10 - 500 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 500 Hz) |
| Duración de la prueba por eje | 2 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Prueba de durabilidad | |
| Especificación | IEC 60512-9-1:2010-03 |
| Tensión soportada a impulsos a nivel del mar | 2,95 kV |
| Resistencia de contacto R1 | 1,5 mΩ |
| Resistencia de contacto R2 | 1,6 mΩ |
| Ciclos de inserción/retirada | 100 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Prueba climática | |
| Especificación | DIN 50018:2013-05 (siguiendo) |
| Tensión corrosiva | 1.0 dm3Así que2en 300 dm3/40 °C/3 ciclos |
| Estrés térmico | 100 °C/168 h |
| Voltaje soportado de frecuencia de potencia | 1,39 kV |
| Choques | |
| Especificación | IEC 60068-2-6:2007-12 |
| Forma de pulso | Semi-sinusoidal |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Instrucciones de la prueba | Ejes X, Y y Z (pos. y neg.) |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -40 °C ... 100 °C (dependiendo de la curva de reducción de potencia) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | Envasado en cartón |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.5 mm |
| Dimensión modular de las conexiones (EF006827) | 3.5 mm |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.2 mm |
| Longitud del pin (EF006825) | 3.4 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
