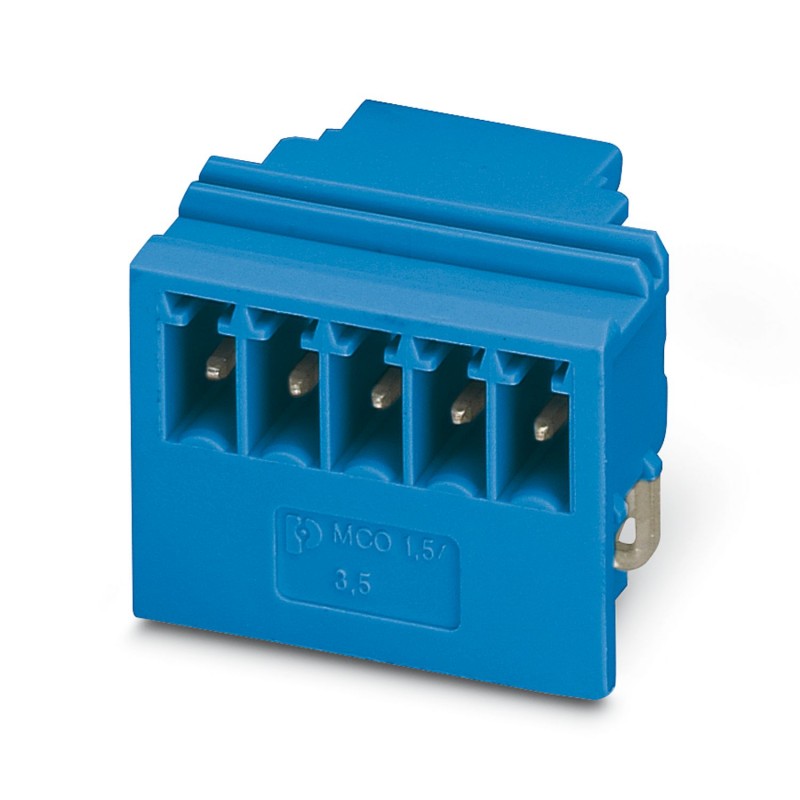

MCO 1,5/ 5-G1L-3,5 BU 2201568 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 1,5 m..
MCO 1,5/ 5-G1L-3,5 BU
2201568
PHOENIX_CONTACT
100
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: azul, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 5, número de filas: 1, número de polos: 5, número de conexiones: 5, familia de artículos: MCO 1,5/..-G1L, paso: 3,5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MC 1,5, Orientación de la cara enchufable: Ortogonal, bloqueo: sin, Artículo con salida de pin lateral a la izquierda
Conectores > Conector de circuito impreso
Envolventes electrónica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Carcasa base placa de circuito impreso |
| Familia de productos | MCO 1,5/..-G1L |
| Número de polos | 5 |
| Paso | 3,5 mm |
| Número de conexiones | 5 |
| Número de filas | 1 |
| Número de potenciales | 5 |
| Brida de sujeción | sin |
| Diseño del pin | Disposición de pines lineal |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 160 V |
| Resistencia de contacto | 1,6 mΩ |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 320 V |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Datos del material - contacto | |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado |
| Datos del material - carcasa | |
| Color (Carcasa) | azul (5015) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Esquema de dimensiones |  |
| Paso | 3,5 mm |
| Anchura [w] | 19,95 mm |
| Altura [h] | 17,8 mm |
| Longitud [l] | 14,55 mm |
| Longitud del pasador de soldadura [P] | 2 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Diseño de las placas de circuito impreso | |
| Diámetro orificio | 1,2 mm |
| Examen visual | |
| Especificación del ensayo | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba aprobada |
| Examen dimensional | |
| Especificación del ensayo | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba aprobada |
| Resistencia de las rotulaciones | |
| Especificación del ensayo | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Polarización y codificación | |
| Especificación del ensayo | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba aprobada |
| Portacontactos usado | |
| Especificación del ensayo | DIN EN 60512-15-1:2009-03 |
| Portacontactos utilizado Exigencia >20 N | Prueba aprobada |
| Fuerzas al enchufar y desenchufar | |
| Resultado | Prueba aprobada |
| Número de ciclos | 25 |
| Fuerza al enchufar por polo aprox. | 8 N |
| Fuerza al desenchufar por polo aprox. | 4 N |
| Prueba térmica Grupo de prueba C | |
| Especificación del ensayo | DIN EN 60512-5-1:2003-01 |
| Número de polos probado | 5 |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Líneas de fuga y distancias de aislamiento de aire | |
| Grupo material aislante | I |
| Tensión de aislamiento de dimensionamiento (III/3) | 160 V |
| Tensión transitoria nominal (III/3) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 1,5 mm |
| valor mínimo de línea de fuga (III/3) | 2 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria nominal (III/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 1,5 mm |
| valor mínimo de línea de fuga (III/2) | 0,8 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 320 V |
| Tensión transitoria nominal (II/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 1,5 mm |
| valor mínimo de línea de fuga (II/2) | 1,6 mm |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Prueba de durabilidad | |
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de choque soportable a nivel del mar | 2,95 kV |
| Resistencia de contacto R1 | 1,6 mΩ |
| Resistencia de contacto R2 | 1,6 mΩ |
| Ciclos de enchufe | 25 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Ensayo climático | |
| Especificación del ensayo | DIN EN ISO 6988:1997-03 |
| Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
| Esfuerzo térmico | 105 °C/168 h |
| Tensión alterna soportable | 1,39 kV |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (en función de la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 55 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 5 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.5 mm |
| Dimensión modular de las conexiones (EF006827) | 3.5 mm |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.2 mm |
| Longitud del pin (EF006825) | 2 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Azul |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
