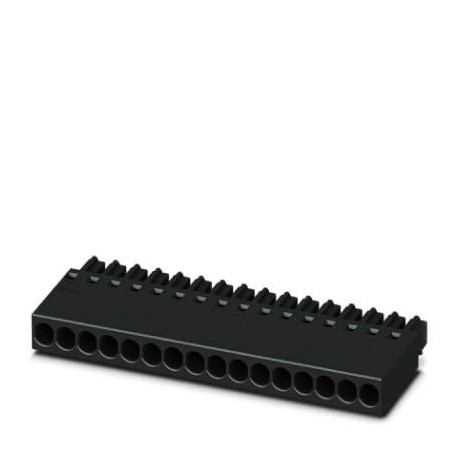

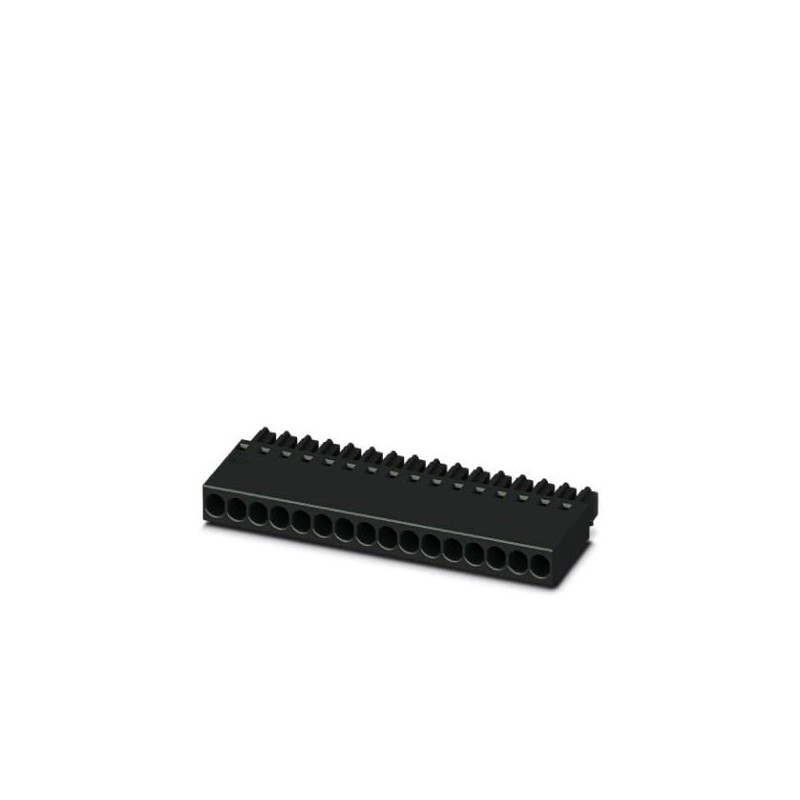

MCC 0,5/16-ST-2,54 1012282 PHOENIX CONTACT Conector para placa de circuito impreso, corriente nominal: 6 A, ..
MCC 0,5/16-ST-2,54
1012282
PHOENIX_CONTACT
100
Conector para placa de circuito impreso, corriente nominal: 6 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 16, paso: 2,54 mm, tipo de conexión: Conexión engastada, color: negro
Conector para placa de circuito impreso, sección nominal: 0,75 mm², color: negro, corriente nominal: 6 A, tensión nominal (III/2): 160 V, tipo de contacto: Hembra, número de potenciales: 16, número de filas: 1, número de polos: 16, número de conexiones: 16, familia de artículos: MCC 0,5/..-ST, paso: 2,54 mm, tipo de conexión: Conexión engastada, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON FMC 0,5, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón doce mil doscientos ochenta y dos |
|---|---|
| Unidad de embalaje | 100 pc |
| Cantidad de orden mínima | 100 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626488929 |
| Peso por Pieza (sin incluir el embalaje) | 1.910 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
| País de origen | DE (Alemania) |
Propiedades del elemento
| Breve descripción del artículo | Tarjeta de circuito impreso del conector |
|---|---|
| Sistema de Plug-ins | MICRO COMBICOM FMC 0,5 |
| Tipo de contacto | Conector hembra |
| Gama de artículos | MCC 0,5/..-ST |
| Cancha | 2.54 mm |
| Número de posiciones | Dieciseis |
| Método de conexión | Crimp conexión |
| Número de niveles de | Uno |
Parámetros eléctricos
| Corriente nominal | 6 Un |
|---|---|
| Tensión nominal de aislamiento (III/2) | 160 V |
| Tensión de impulso admisible (III/2) | 2,5 kV |
Capacidad de conexión
| Conductor de sección transversal flexible | 0,14 mm2 ... 0,75 mm2 (Máximo diámetro exterior del aislamiento de 1,9 mm) |
|---|---|
| Sección cruzada del Conductor AWG / kcmil | 26 ... 18 (Máximo diámetro exterior del aislamiento de 1,9 mm) |
| Pelar longitud | 4.1 mm 4.5 mm ... |
Los datos de Material de vivienda
| Material aislante | PA |
|---|---|
| Material aislante grupo | Yo |
| CTI según IEC 60112 | Seiscientos |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Alambre del resplandor de inflamabilidad indice GWFI según EN 60695-2-12 | Ochocientos cinquenta |
| Glow wire temperatura de ignición GWIT según EN 60695-2-13 | Setecientos setenta y cinco |
| La temperatura de la bola de la prueba de presión según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Longitud [ l ] | 16 mm |
|---|---|
| Ancho [ w ] | 41.14 mm |
| Altura [ h ] | 3.95 mm |
| Cancha | 2.54 mm |
| Altura (sin soldadura del pin) | 3.95 mm |
| La dimensión de una | 38.1 mm |
Información de embalaje
| Tipo de embalaje | embalado en cajas de cartón |
|---|---|
| Piezas por paquete | Cien |
| Denominación unidades de embalaje | Pcs. |
Condiciones ambientales
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (de la asamblea) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C |
Ensayos mecánicos según la norma
| Especificación de prueba | IEC 61984 |
|---|---|
| Examen Visual | La prueba pasa IEC 60512-1-1:2002-02 |
| Dimensiones de la prueba | La prueba pasa IEC 60512-1-2:2002-02 |
| La resistencia de marcado | La prueba pasa IEC 60068-2-70:1995-12 |
| Resultado | La prueba pasa |
| Especificación | IEC 60512-13-2:2006-02 |
| No. de los ciclos de | Cien |
| La inserción de la fuerza por pos. aprox. | 2 N |
| Retirar la fuerza por pos. aprox. | 3 N |
| La polarización y la codificación | La prueba pasa IEC 60512-13-5:2006-02 |
| Resultado | La prueba pasa |
| Especificación | IEC 60512-15-1:2008-05 |
| Prueba de fuerza por pos. | 20 N |
Aire separaciones y distancias de fuga
| Especificación | IEC 60664-1:2007-04 |
|---|---|
| Material aislante grupo | Yo |
| Voltaje | 160 V |
| Tensión nominal de aislamiento (III/3) | 160 V |
| Tensión nominal de aislamiento (III/2) | 160 V |
| Tensión nominal de aislamiento (II/2) | 320 V |
| Tensión de impulso admisible (III/3) | 2,5 kV |
| Tensión de impulso admisible (III/2) | 2,5 kV |
| Tensión de impulso admisible (II/2) | 2,5 kV |
Ensayos mecánicos (A)
| Especificación de prueba | IEC 61984 |
|---|---|
| La inserción de la fuerza por pos. aprox. | 2 N |
| Retirar la fuerza por pos. aprox. | 3 N |
| La polarización cuando se inserta requisito >20 N | La prueba pasa |
| Contacto titular en los requisitos de inserción >20 N | La prueba pasa |
Prueba de durabilidad (B)
| Especificación | IEC 60512-9-1:2010-03 |
|---|---|
| La resistencia de contacto de RUno | 2.1 mΩ |
| Inserción/retirada de los ciclos de | Cien |
| La resistencia de contacto de RDos | 2.1 mΩ |
| Tensión soportada de impulso a nivel del mar | 2.95 kV |
| Tensión soportada a frecuencia industrial | 1.39 kV |
| Resistencia de aislamiento, las posiciones vecinas | > 12 TΩ |
Climáticas pruebas (D)
| Especificación | DIN 50018:2013-05 |
|---|---|
| El estrés por frío | -55 °C/2 h |
| El estrés térmico | 105 °C/168 h |
| Corrosivo estrés | 1.0 dmTresASÍDosen 300 dmTres/40 °C/1 ciclo |
| Tensión soportada de impulso a nivel del mar | 2.95 kV |
| Tensión soportada a frecuencia industrial | 1.39 kV |
Ambientales y de durabilidad de las pruebas (E)
| Especificación | IEC 61984:2008-10 |
|---|---|
| Resultado, el grado de protección, IP código | El dorso de la mano con la seguridad IP10 sonda de acceso |
Ambiental, Cumplimiento De Productos
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
|---|---|
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 5.1Veintisiete millones doscientos sesenta mil setecientoseCl@ss 6.0Veintisiete millones doscientos sesenta mil setecientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueveeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueveeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueve
