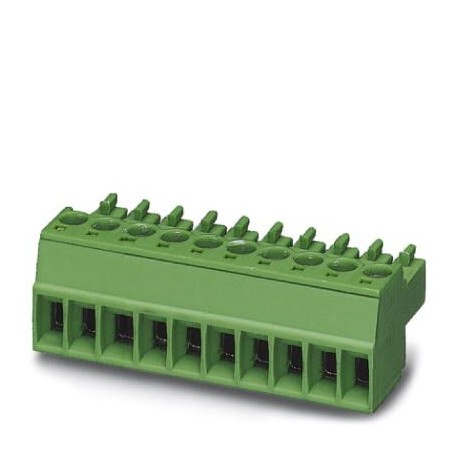

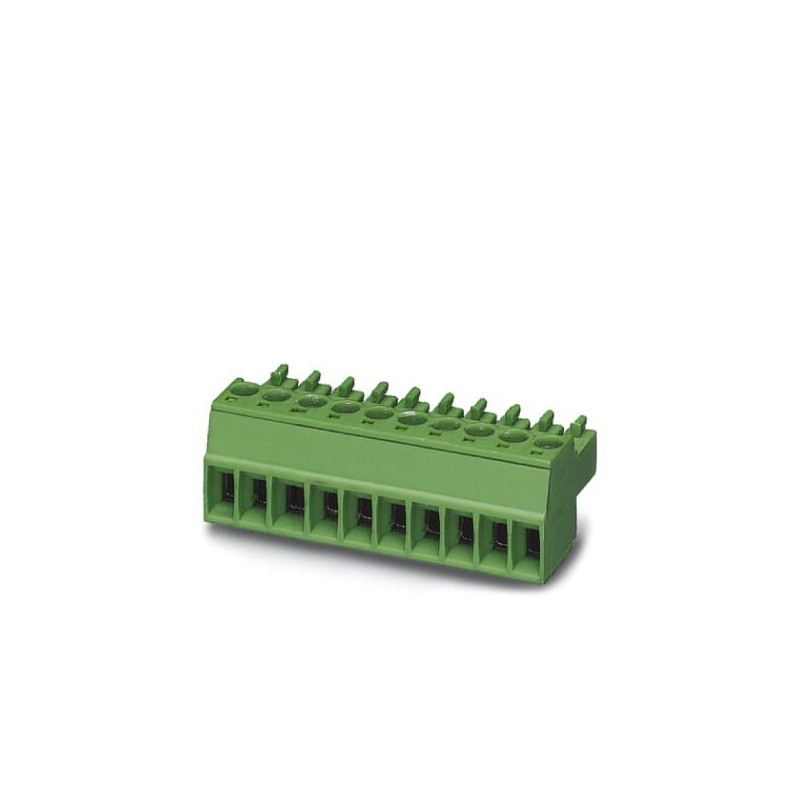

Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MC 1,5/ 6-ST-3,81 BU 1721957 PHOENIX CONTACT Parte enchufable, corriente nominal: 8 A, número de polos: 6, p..

Referencia: MC 1,5/ 6-ST-3,81 BU

Código: 1721957

Fabricante: PHOENIX_CONTACT

Unidades por embalaje 50

Descripción:

Parte enchufable, corriente nominal: 8 A, número de polos: 6, paso: 3,81 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: azul, superficie contactos: Estaño

Conector para placa de circuito impreso, sección nominal: 1,5 mm², color: azul, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Hembra, número de potenciales: 6, número de filas: 1, número de polos: 6, número de conexiones: 6, familia de artículos: MC 1,5/..-ST, paso: 3,81 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, disposición de pines: Disposición de pines triple lineal, sistema enchufable: COMBICON MC 1,5, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja

Conector para placa de circuito impreso, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, sección nominal: 1,5 mm², número de polos: 6, paso: 3,81 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: azul, superficie contactos: Estaño, disposición de pines: Disposición de pines triple lineal

Más detalles

Categorias:
Conectores > Conector de cable para conector de circuito impreso

Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Garantía, reparación y devolución.

Precio total: $227.19

Precio unitario: $4.54

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Cantidad	Precio
50+	$4.54
100+	$4.05

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

MC 1,5/ 6-ST-3,81 BU...

Parte enchufable, corriente nominal: 8...

Más Información

▲

Datos mercantiles

Clave de pedido	1721957
Unidad de embalaje	50 pcs
Clave de venta	AAAEAA -
Cantidad de pedido mínima	50 pcs
EAN	4046356115636
Peso por unidad (sin incluir el embalaje)	4,273 g
Número de tarifa arancelaria	85366990
País de origen	DE (Alemania)

Dibujos
Datos característicos eléctricos
Datos del material - contacto
Dimensiones del producto
Condiciones ambientales
Ensayo de tracción
Líneas de fuga y espacios de aire
Comprobaciones de resistencia (B)
Comprobaciones medioambientales y de resistencia (E)
Clasificaciones

Propiedades del artículo
Capacidad conex.
Datos del material - carcasa
Indicaciones de embalaje
Conexión y método de conexión
Ensayos mecánicos según las normas
Ensayos mecánicos (A)
Ensayos climático (D)
Environmental Product Compliance

Dibujos


Diagrama Tipo: MC 1,5/...-ST-3,81 con MC 1,5/...-G-3,81		Diagrama Tipo: MC 1,5/...-ST-3,81 con MCV 1,5/...-G-3,81

Diagrama Tipo: MC 1,5/...-ST-3,81 con MC 1,5/...-G-3,81 THT		Diagrama Tipo: MC 1,5/...-ST-3,81 con MCV 1,5/...-G-3,81 P26 THR

Diagrama Tipo: MC 1,5/...-ST-3,81 con MCD 1,5/...-G1-3,81		Diagrama Tipo: MC 1,5/...-ST-3,81 con MCDV 1,5/...-G1-3,81

Diagrama Tipo: MC 1,5/...-ST-3,81 con MCVU 1,5/...-GFD-3,81		Diagrama Tipo: MC 1,5/...-ST-3,81 con MCO 1,5/...-GR-3,81

Diagrama Tipo: MC 1,5/...-ST-3,81 con IMC 1,5/...-ST-3,81

Abreviatura	Conector enchufable para placa de circ. impreso
Sistema enchufable	MINI COMBICON
Tipo de contacto	Hembra de conexión
Familia de artículos	MC 1,5/..-ST
Paso	3,81 mm
Número de polos	6
Tipo de conexión	Conexión por tornillo con cápsula de tracción
Forma del accionamiento cabeza de tornillo	Ranura longitudinal (L)
Diseño del pin	Disposición de pines triple lineal
Bloqueo	sin
Número de pisos	1
Número de conexiones	6
Número de potenciales	6

Corriente nominal	8 A
Tensión nominal	160 V
Tensión de dimensionamiento	160 V
Tensión de dimensionamiento (III/2)	160 V
Tensión de dimensionamiento (II/2)	320 V
Tensión transitoria de dimensionamiento (III/3)	2,5 kV
Tensión transitoria de dimensionamiento (III/2)	2,5 kV
Tensión transitoria de dimensionamiento (II/2)	2,5 kV

Tipo de conexión	Conexión por tornillo con cápsula de tracción
enchufable	sí
Sección de conductor rígido	0,14 mm² ... 1,5 mm²
Sección de conductor flexible	0,14 mm² ... 1,5 mm²
Sección de conductor AWG / kcmil	28 ... 16
Sección de conductor flexible con puntera, sin manguito de plástico	0,25 mm² ... 1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico	0,25 mm² ... 0,5 mm²
2 conductores con la misma sección, rígidos	0,08 mm² ... 0,5 mm²
2 conductores con la misma sección, flexibles	0,08 mm² ... 0,75 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico	0,25 mm² ... 0,34 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm² ... 0,5 mm²
Calibre macho a x b / Diámetro	2,4 mm x 1,5 mm/1,6 mm
Longitud de pelado	7 mm
Par de apriete	0,22 Nm ... 0,25 Nm

Observación	Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contacto	Aleación de Cu
Características de la superficie	estañado de fundición maleable
Superficie de metal del punto de embornaje (capa superior)	Estaño (4 - 8 µm Sn)
Superficie de metal área de contacto (capa superior)	Estaño (4 - 8 µm Sn)

Color carcasa	azul (5015)
Aislamiento	PA
Grupo material aislante	I
CTI según IEC 60112	600
Clase de combustibilidad según UL 94	V0
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12	850
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13	775
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2	125 °C

Esquema de dimensiones
Longitud [ l ]	16,1 mm
Anchura [ w ]	23,65 mm
Altura [ h ]	11,1 mm
Paso	3,81 mm
Altura de construcción (altura sin espiga de soldadura)	11,1 mm
Media a	19,05 mm

Tipo de embalaje	empaquetado en caja
Unidad de embalaje	50
Denominación Unidades de embalaje	Unidades

Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 70 °C
Temperatura ambiente (montaje)	-5 °C ... 100 °C
Temperatura ambiente (servicio)	-40 °C ... 100 °C (en función de la curva derating)


Comprobación de daños en los conductores y de aflojamiento	DIN EN 60999-1 (VDE 0609-1):2000-12
	Prueba aprobada

Control visual	Prueba aprobada DIN EN 60512-1-1:2003-01
Comprobación de dimensiones	Prueba aprobada DIN EN 60512-1-2:2003-01
Resistencia de impresiones	Prueba aprobada DIN EN 60068-2-70:1996-07
Resultado	Prueba aprobada
Especificación del ensayo	DIN EN 60512-13-2:2006-11
Número de ciclos	25
Fuerza al enchufar por polo aprox.	6 N
Fuerza al desenchufar por polo aprox.	4 N
Polarización y codificación	Prueba aprobada DIN EN 60512-13-5:2006-11
Resultado	Prueba aprobada
Especificación del ensayo	DIN EN 60512-15-1:2009-03
Fuerza de ensayo por polo	21 N

Espacios de aire y líneas de fuga	DIN EN 60664-1 (VDE 0110-1):2008-01
Especificación del ensayo	DIN EN 60664-1 (VDE 0110-1):2008-01
Valor mínimo del espacio de aire - campo inhomogéneo (III/3)	1,5 mm
Valor mínimo del espacio de aire - campo inhomogéneo (III/2)	1,5 mm
Valor mínimo del espacio de aire - campo inhomogéneo (II/2)	1,5 mm
Valor mínimo de la línea de fuga (III/3)	2 mm
Valor mínimo de la línea de fuga (III/2)	1,5 mm
Valor mínimo de la línea de fuga (II/2)	1,6 mm
Advertencia respecto a la sección de conexión	Con el conductor de 1,5 mm² (rígido) conectado.

Especificación del ensayo	DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Resistencia de contacto R₁	1,3 mΩ
Ciclos de enchufe	25
Resistencia de contacto R₂	1,5 mΩ
Tensión de choque soportable a nivel del mar	2,95 kV
Tensión alterna soportable	1,39 kV
Resistencia de aislamiento Polos contiguos	15 TΩ

Especificación del ensayo	DIN EN ISO 6988:1997-03
Esfuerzo por frío	-40 °C/2 h
Esfuerzo térmico	100 °C/168 h
Fatiga por corrosión	0,2 dm³SO₂en 300 dm³/40 °C/1 ciclo
Tensión de choque soportable a nivel del mar	2,95 kV
Tensión alterna soportable	1,39 kV

Especificación del ensayo	DIN EN 61984 (VDE 0627):2009-11
Resultado Grado de protección Código IP	Protección frente al contacto de los dedos con dedos de prueba IP20

Fuerza al enchufar por polo aprox.	6 N
Fuerza al desenchufar por polo aprox.	4 N
Requisito de imposibilidad de confusión al conectar >20 N	Prueba aprobada
Portacontactos utilizado exigencia >20 N	Prueba aprobada

REACh SVHC	Lead 7439-92-1
China RoHS	Espacio de tiempo para el uso previsto (EFUP): 50 años
	Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

eCl@ss 4.0	27260700
eCl@ss 4.1	27260700
eCl@ss 5.0	27260700
eCl@ss 5.1	27260700
eCl@ss 6.0	27260700
eCl@ss 7.0	27440309
eCl@ss 8.0	27440309
eCl@ss 9.0	27440309

ETIM 3.0	EC001121
ETIM 4.0	EC002638
ETIM 5.0	EC002638
ETIM 6.0	EC002638
ETIM 7.0	EC002638

UNSPSC 6.01	30211810
UNSPSC 7.0901	39121409
UNSPSC 11	39121409
UNSPSC 12.01	39121409
UNSPSC 13.2	39121409
UNSPSC 18.0	39121409
UNSPSC 19.0	39121409
UNSPSC 20.0	39121409
UNSPSC 21.0	39121409
