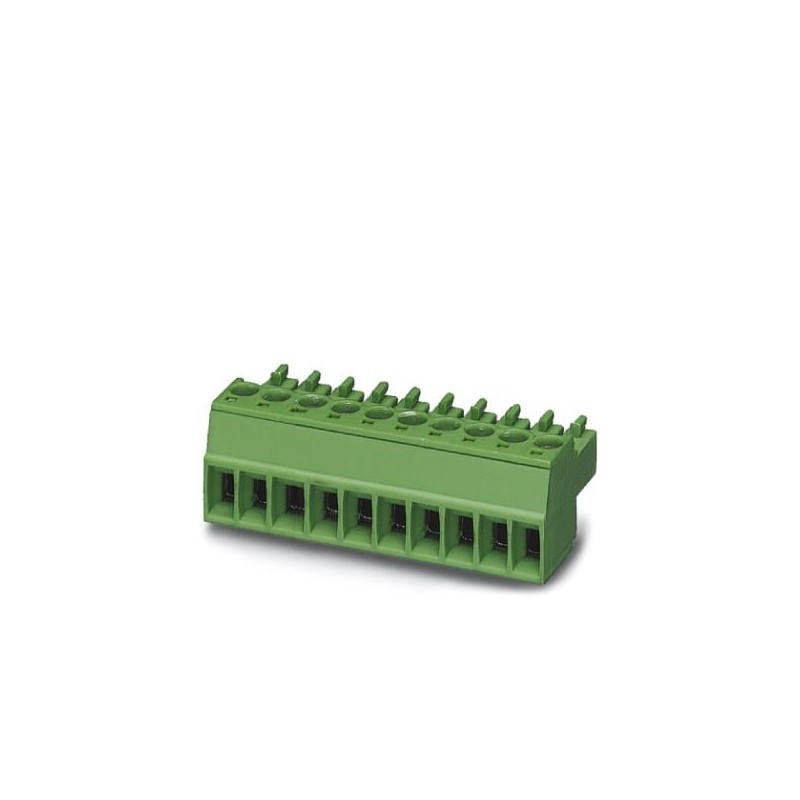

Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MC 1,5/ 4-ST-3,5 BDWH:32-29SO 1724491 PHOENIX CONTACT Parte enchufable, corriente nominal: 8 A, número de po..

Name: MC 1,5/ 4-ST-3,5 BDWH:32-29SO 1724491 PHOENIX CONTACT Parte enchufable, corriente nominal: 8 A, número de po..
Brand: PHOENIX_CONTACT
SKU: PHO1724491
Availability: Discontinued

0/5 - 0 Opiniones

Referencia: MC 1,5/ 4-ST-3,5 BDWH:32-29SO

Código: 1724491

Fabricante: PHOENIX_CONTACT

Unidades por embalaje: 50

Descripción:

Parte enchufable, corriente nominal: 8 A, número de polos: 4, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: verde, superficie contactos: Estaño

Conector para placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Hembra de conexión, Número de potenciales: 4, Númerode filas: 1, Número de polos por fila: 4, número de conexiones: 4, familia de artículos: MC 1,5/..-ST, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, dirección de conexión conductor/placa de circuito impreso: 0 °, Stecksystem: MINI COMBICON, Bloqueo: sin, tipo de embalaje: empaquetado en caja

Conector para placa de circuito impreso, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, sección nominal: 1,5 mm², número de polos: 4, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: verde, superficie contactos: Estaño

Más detalles

Categorias:
Conectores > Conector de cable para conector de circuito impreso

Conectores PCB

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clave De Datos Comerciales

Orderkey	Millón setecientos veinticuatro mil cuatrocientos noventa y uno
Unidad de embalaje	1 pc
Cantidad de orden mínima	50 pc
GTIN	4046356126786
Peso por Pieza (sin incluir el embalaje)	3.080 g
Personalizado número de tarifa	Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa
País de origen	DE (Alemania)

Dibujos
Parámetros eléctricos
Datos del Material - contacto
Dimensiones del producto
Condiciones ambientales
Pull-out test
Aire separaciones y distancias de fuga
Prueba de durabilidad (B)
Ambientales y de durabilidad de las pruebas (E)
Clasificaciones

Propiedades del elemento
Capacidad de conexión
Los datos de Material de vivienda
Información de embalaje
La terminación y el método de conexión
Ensayos mecánicos según la norma
Ensayos mecánicos (A)
Climáticas pruebas (D)
Ambiental, Cumplimiento De Productos

Dibujos


Diagrama de Tipo: MC 1,5/...-ST-3,5 con MC 1,5/...-G-3,5		Diagrama de Tipo: MC 1,5/...-ST-3,5 con MCV 1,5/...-G-3,5

Diagrama de Tipo: MC 1,5/...-ST(F)-3,5 con MC 1,5/...-G(F)-3,5 P... THR		Diagrama de Tipo: MC 1,5/ 5-ST-3,5 con MCD 1,5/ 5-G3-3,5 P26 THR MAG

Diagrama de Tipo: MC 1,5/...-ST-3,5 con MCO 1,5/...-G1L(R)-3,5 KMGY		Diagrama de Tipo: MC 1,5/...-ST-3,5 con MCO 1,5/...-G1L(R)-3,5 KMGY

Breve descripción del artículo	Tarjeta de circuito impreso del conector
Sistema de Plug-ins	MINI COMBICOM
Tipo de contacto	Conector hembra
Gama de artículos	MC 1,5/..-ST
Cancha	3.5 mm
Número de posiciones	Cuatro
Método de conexión	Tornillo de conexión con la tensión de la manga
La unidad de la forma de la cabeza del tornillo	Ranurada (L)
Bloqueo	sin
Número de niveles de	Uno
Número de conexiones	Cuatro
Número de potenciales	Cuatro

Corriente Nominal de	8 Un
Nom. voltaje	160 V
Tensión nominal	160 V
Tensión asignada (III/2)	160 V
Tensión nominal (II/2)	320 V
Tensión de impulso admisible (III/3)	2,5 kV
Tensión de impulso admisible (III/2)	2,5 kV
Tensión de impulso admisible (II/2)	2,5 kV

Método de conexión	Tornillo de conexión con la tensión de la manga
conectable	Sí
Conductor sección transversal del sólido	0,14 mm2 ... 1,5 mm2
Conductor de sección transversal flexible	0,14 mm2 ... 1,5 mm2
Sección cruzada del Conductor AWG / kcmil	28 16 ...
Conductor de sección transversal flexible, con virola sin manguito de plástico	0,25 mm2 ... 1,5 mm2
Sección cruzada del Conductor, flexible, con virola, con funda de plástico	0,25 mm2 0,5 mm2 ...
2 conductores con la misma sección transversal, maciza	0.08 mm2 0,5 mm2 ...
2 conductores con la misma sección transversal, flexible	0.08 mm2 0,75 mm2 ...
2 conductores con la misma sección transversal, flexible, con virola sin manguito de plástico	0,25 mm2 ... 0.34 mm2
2 conductores con la misma sección transversal, flexible, con DOBLE casquillo con funda de plástico	0,5 mm2 0,5 mm2 ...
Cilíndrico de calibre de a x b / diámetro	2.4 mm x 1,5 mm / 1,6 mm
Pelar longitud	7 mm
Par	0,22 Nm ... 0.25 Nm

Nota	WEEE/RoHS-obediente, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201
Material de contacto	Aleación de Cu
Características de la superficie	por inmersión en caliente con recubrimiento de estaño
De Metal de la superficie de la terminal de punto (capa superior)	Estaño (4 - 8 µm Sn)
De Metal de la superficie superficie de contacto (capa superior)	Estaño (4 - 8 µm Sn)

Color de la carcasa	verde (6021)
Material aislante	PA
Material aislante grupo	Yo
CTI según IEC 60112	Seiscientos
Clasificación de inflamabilidad según UL 94	V0
Alambre del resplandor de inflamabilidad indice GWFI según EN 60695-2-12	Ochocientos cinquenta
Glow wire temperatura de ignición GWIT según EN 60695-2-13	Setecientos setenta y cinco
La temperatura de la bola de la prueba de presión según EN 60695-10-2	125 °C

Dibujo tridimensional
Longitud [ l ]	16.1 mm
Ancho [ w ]	14 mm
Altura [ h ]	11.1 mm
Cancha	3.5 mm
Altura (sin soldadura del pin)	11.1 mm
La dimensión de una	10.5 mm

Tipo de embalaje	embalado en cajas de cartón
Piezas por paquete	Cinquenta
Denominación unidades de embalaje	Pcs.

Temperatura ambiente (almacenamiento/transporte)	-40 °C ... 70 °C
Temperatura ambiente (de la asamblea)	-5 °C ... 100 °C
Temperatura ambiente (funcionamiento)	-40 °C ... 100 °C (depende de la reducción de la curva)


Prueba para el conductor de los daños y flojedad.	IEC 60999-1:1999-11
	La prueba pasa

Examen Visual	La prueba pasa IEC 60512-1-1:2002-02
Dimensiones de la prueba	La prueba pasa IEC 60512-1-2:2002-02
La resistencia de marcado	La prueba pasa IEC 60068-2-70:1995-12
Resultado	La prueba pasa
Especificación	IEC 60512-13-2:2006-02
No. de los ciclos de	Veinticinco
La inserción de la fuerza por pos. aprox.	6 N
Retirar la fuerza por pos. aprox.	4 N
La polarización y la codificación	La prueba pasa IEC 60512-13-5:2006-02
Resultado	La prueba pasa
Especificación	IEC 60512-15-1:2008-05
Prueba de fuerza por pos.	24.5 N

Separaciones y distancias de fuga	IEC 60664-1:2007-04
Especificación	IEC 60664-1:2007-04
La separación mínima - no homogénea de campo (III/3)	1.5 mm
La separación mínima - no homogénea de campo (III/2)	1.5 mm
La separación mínima - no homogénea de campo (II/2)	1.5 mm
Mínimo valor de la distancia de fuga (III/3)	2 mm
Mínimo valor de la distancia de fuga (III/2)	1.5 mm
Mínima distancia fuga de valor (II/2)	1.6 mm

Especificación	IEC 60512-9-1:2010-03
La resistencia de contacto de R_Uno	1.3 mΩ
Inserción/retirada de los ciclos de	Veinticinco
La resistencia de contacto de R_Dos	1.4 mΩ
Tensión soportada de impulso a nivel del mar	2.95 kV
Tensión soportada a frecuencia industrial	1.39 kV
Resistencia de aislamiento, las posiciones vecinas	> 1.6 TΩ

Especificación	ISO 6988:1985-02
El estrés por frío	-40 °C/2 h
El estrés térmico	100 °C/168 h
Corrosivo estrés	0.2 dm^TresASÍ_Dosen 300 dm^Tres/40 °C/1 ciclo
Tensión soportada de impulso a nivel del mar	2.95 kV
Tensión soportada a frecuencia industrial	1.39 kV

Especificación	IEC 61984:2008-10
Resultado, el grado de protección, IP código	Dedo con la seguridad, IP20, prueba de dedo

La inserción de la fuerza por pos. aprox.	6 N
Retirar la fuerza por pos. aprox.	4 N
La polarización cuando se inserta requisito >20 N	La prueba pasa
Contacto titular en los requisitos de inserción >20 N	La prueba pasa

Llegar a SVHC	Plomo 7439-92-1
China RoHS	Uso ecológico Periodo = 50 años
	Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante"

eCl@ss 4.0	Veintisiete millones doscientos sesenta mil setecientos
eCl@ss 4.1	Veintisiete millones doscientos sesenta mil setecientos
eCl@ss 5.0	Veintisiete millones doscientos sesenta mil setecientos
eCl@ss 5.1	Veintisiete millones doscientos sesenta mil setecientos
eCl@ss 6.0	Veintisiete millones doscientos sesenta mil setecientos
eCl@ss 7.0	Veintisiete millones cuatrocientos cuarenta mil trescientos nueve
eCl@ss 8.0	Veintisiete millones cuatrocientos cuarenta mil trescientos nueve
eCl@ss 9.0	Veintisiete millones cuatrocientos cuarenta mil trescientos nueve

ETIM 3.0	EC001121
ETIM 4.0	EC002638
ETIM 5.0	EC002638
ETIM 6.0	EC002638
ETIM 7.0	EC002638

UNSPSC 6.01	Treinta millones doscientos once mil ochocientos diez
UNSPSC 7.0901	Treinta y nueve millones cien veintiún mil cuatrocientos nueve
UNSPSC 11	Treinta y nueve millones cien veintiún mil cuatrocientos nueve
UNSPSC 12.01	Treinta y nueve millones cien veintiún mil cuatrocientos nueve
UNSPSC 13.2	Treinta y nueve millones cien veintiún mil cuatrocientos nueve
UNSPSC 18.0	Treinta y nueve millones cien veintiún mil cuatrocientos nueve
UNSPSC 19.0	Treinta y nueve millones cien veintiún mil cuatrocientos nueve
UNSPSC 20.0	Treinta y nueve millones cien veintiún mil cuatrocientos nueve
UNSPSC 21.0	Treinta y nueve millones cien veintiún mil cuatrocientos nueve
