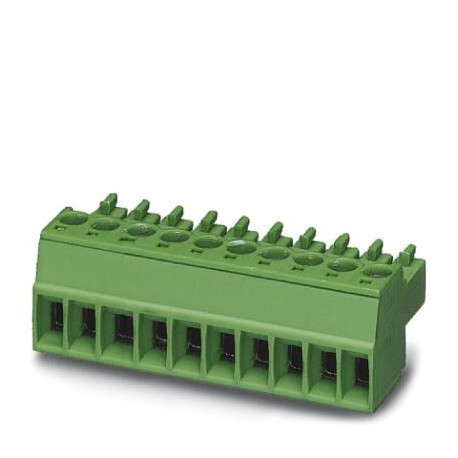

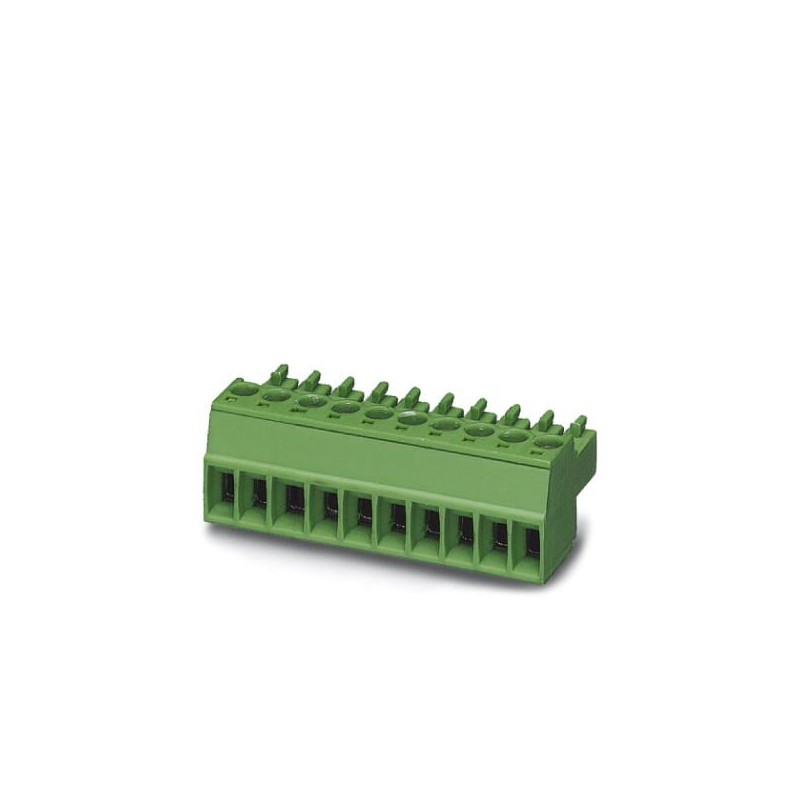

Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MC 1,5/15-ST-3,5 BD:-15 1715030 PHOENIX CONTACT Parte enchufable, corriente nominal: 8 A, tensión de dimensi..

Referencia: MC 1,5/15-ST-3,5 BD:-15

Código: 1715030

Fabricante: PHOENIX_CONTACT

Unidades por embalaje 50

Descripción:

Parte enchufable, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 15, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: verde, superficie contactos: Estaño

Conector para placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Hembra, número de potenciales: 15, número de filas: 1, número de polos: 15, número de conexiones: 15, familia de artículos: MC 1,5/..-ST, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON MC 1,5, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja

Conector para placa de circuito impreso, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, sección nominal: 1,5 mm², número de polos: 15, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: verde, superficie contactos: Estaño

Más detalles

Categorias:
Conectores > Conector de cable para conector de circuito impreso

Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Garantía, reparación y devolución.

Precio total: $578.57

Precio unitario: $11.57

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Cantidad	Precio
50+	$11.57
100+	$10.91

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

MC 1,5/15-ST-3,5...

Parte enchufable, corriente nominal: 8...

Más vendidos

▲

Más Información

▲

Clave De Datos Comerciales

Orderkey	Millón setecientos quince mil treinta
Unidad de embalaje	Uno
GTIN	4055626400532
Personalizado número de tarifa	Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa

Dibujos
Parámetros eléctricos
Datos del Material - contacto
Dimensiones del producto
Condiciones ambientales
Pull-out test
Aire separaciones y distancias de fuga
Prueba de durabilidad (B)
Ambientales y de durabilidad de las pruebas (E)
Clasificaciones

Propiedades del elemento
Capacidad de conexión
Los datos de Material de vivienda
Información de embalaje
La terminación y el método de conexión
Ensayos mecánicos según la norma
Ensayos mecánicos (A)
Climáticas pruebas (D)
Ambiental, Cumplimiento De Productos

Dibujos


Diagrama de Tipo: MC 1,5/...-ST-3,5 con MC 1,5/...-G-3,5		Diagrama de Tipo: MC 1,5/...-ST-3,5 con MCV 1,5/...-G-3,5

Diagrama de Tipo: MC 1,5/...-ST(F)-3,5 con MC 1,5/...-G(F)-3,5 P... THR		Diagrama de Tipo: MC 1,5/ 5-ST-3,5 con MCD 1,5/ 5-G3-3,5 P26 THR MAG

Diagrama de Tipo: MC 1,5/...-ST-3,5 con MCO 1,5/...-G1L(R)-3,5 KMGY		Diagrama de Tipo: MC 1,5/...-ST-3,5 con MCO 1,5/...-G1L(R)-3,5 KMGY

Breve descripción del artículo	Tarjeta de circuito impreso del conector
Sistema de Plug-ins	MINI COMBICOM
Tipo de contacto	Conector hembra
Gama de artículos	MC 1,5/..-ST
Cancha	3.5 mm
Número de posiciones	Quince
Método de conexión	Tornillo de conexión con la tensión de la manga
La unidad de la forma de la cabeza del tornillo	Ranurada
Rosca de tornillo	M2
Número de niveles de	Uno
Número de conexiones	Quince
Número de potenciales	Quince

Corriente Nominal de	8 Un
Nom. voltaje	160 V
Tensión nominal	160 V
Tensión asignada (III/2)	160 V
Tensión nominal (II/2)	320 V
Tensión de impulso admisible (III/3)	2,5 kV
Tensión de impulso admisible (III/2)	2,5 kV
Tensión de impulso admisible (II/2)	2,5 kV

Método de conexión	Tornillo de conexión con la tensión de la manga
conectable	Sí
Conductor sección transversal del sólido	0,14 mm2 ... 1,5 mm2
Conductor de sección transversal flexible	0,14 mm2 ... 1,5 mm2
Sección cruzada del Conductor AWG / kcmil	28 16 ...
Conductor de sección transversal flexible, con virola sin manguito de plástico	0,25 mm2 ... 1,5 mm2
Sección cruzada del Conductor, flexible, con virola, con funda de plástico	0,25 mm2 0,5 mm2 ...
2 conductores con la misma sección transversal, maciza	0.08 mm2 0,5 mm2 ...
2 conductores con la misma sección transversal, flexible	0.08 mm2 0,75 mm2 ...
2 conductores con la misma sección transversal, flexible, con virola sin manguito de plástico	0,25 mm2 ... 0.34 mm2
2 conductores con la misma sección transversal, flexible, con DOBLE casquillo con funda de plástico	0,5 mm2 0,5 mm2 ...
Cilíndrico de calibre de a x b / diámetro	2.4 mm x 1,5 mm / 1,6 mm
Pelar longitud	7 mm
Par	0,22 Nm ... 0.25 Nm

Nota	WEEE/RoHS-obediente, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201
Material de contacto	Aleación de Cu
Características de la superficie	por inmersión en caliente con recubrimiento de estaño
De Metal de la superficie de la terminal de punto (capa superior)	Estaño (4 - 8 µm Sn)
De Metal de la superficie superficie de contacto (capa superior)	Estaño (4 - 8 µm Sn)

Color de la carcasa	verde (6021)
Material aislante	PA
Material aislante grupo	Yo
CTI según IEC 60112	Seiscientos
Clasificación de inflamabilidad según UL 94	V0
Alambre del resplandor de inflamabilidad indice GWFI según EN 60695-2-12	Ochocientos cinquenta
Glow wire temperatura de ignición GWIT según EN 60695-2-13	Setecientos setenta y cinco
La temperatura de la bola de la prueba de presión según EN 60695-10-2	125 °C

Dibujo tridimensional
Longitud [ l ]	16.1 mm
Ancho [ w ]	52,5 mm
Altura [ h ]	11.1 mm
Cancha	3.5 mm
Altura (sin soldadura del pin)	11.1 mm
La dimensión de una	49 mm

Tipo de embalaje	embalado en cajas de cartón
Piezas por paquete	Cinquenta
Denominación unidades de embalaje	Pcs.

Temperatura ambiente (almacenamiento/transporte)	-40 °C ... 70 °C
Temperatura ambiente (de la asamblea)	-5 °C ... 100 °C
Temperatura ambiente (funcionamiento)	-40 °C ... 100 °C (depende de la reducción de la curva)


Prueba para el conductor de los daños y flojedad.	IEC 60999-1:1999-11
	La prueba pasa

Examen Visual	La prueba pasa IEC 60512-1-1:2002-02
Dimensiones de la prueba	La prueba pasa IEC 60512-1-2:2002-02
La resistencia de marcado	La prueba pasa IEC 60068-2-70:1995-12
Resultado	La prueba pasa
Especificación	IEC 60512-13-2:2006-02
No. de los ciclos de	Veinticinco
La inserción de la fuerza por pos. aprox.	6 N
Retirar la fuerza por pos. aprox.	4 N
La polarización y la codificación	La prueba pasa IEC 60512-13-5:2006-02
Resultado	La prueba pasa
Especificación	IEC 60512-15-1:2008-05
Prueba de fuerza por pos.	24.5 N

Separaciones y distancias de fuga	IEC 60664-1:2007-04
Especificación	IEC 60664-1:2007-04
La separación mínima - no homogénea de campo (III/3)	1.5 mm
La separación mínima - no homogénea de campo (III/2)	1.5 mm
La separación mínima - no homogénea de campo (II/2)	1.5 mm
Mínimo valor de la distancia de fuga (III/3)	2 mm
Mínimo valor de la distancia de fuga (III/2)	1.5 mm
Mínima distancia fuga de valor (II/2)	1.6 mm

Especificación	IEC 60512-9-1:2010-03
La resistencia de contacto de R_Uno	1.3 mΩ
Inserción/retirada de los ciclos de	Veinticinco
La resistencia de contacto de R_Dos	1.4 mΩ
Tensión soportada de impulso a nivel del mar	2.95 kV
Tensión soportada a frecuencia industrial	1.39 kV
Resistencia de aislamiento, las posiciones vecinas	> 1.6 TΩ

Especificación	ISO 6988:1985-02
El estrés por frío	-40 °C/2 h
El estrés térmico	100 °C/168 h
Corrosivo estrés	0.2 dm^TresASÍ_Dosen 300 dm^Tres/40 °C/1 ciclo
Tensión soportada de impulso a nivel del mar	2.95 kV
Tensión soportada a frecuencia industrial	1.39 kV

Especificación	IEC 61984:2008-10
Resultado, el grado de protección, IP código	Dedo con la seguridad, IP20, prueba de dedo

La inserción de la fuerza por pos. aprox.	6 N
Retirar la fuerza por pos. aprox.	4 N
La polarización cuando se inserta requisito >20 N	La prueba pasa
Contacto titular en los requisitos de inserción >20 N	La prueba pasa

Llegar a SVHC	Plomo 7439-92-1
China RoHS	Uso ecológico Periodo = 50 años
	Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante"

eCl@ss 4.0	Veintisiete millones doscientos sesenta mil setecientos
eCl@ss 4.1	Veintisiete millones doscientos sesenta mil setecientos
eCl@ss 5.0	Veintisiete millones doscientos sesenta mil setecientos
eCl@ss 5.1	Veintisiete millones doscientos sesenta mil setecientos
eCl@ss 6.0	Veintisiete millones doscientos sesenta mil setecientos
eCl@ss 7.0	Veintisiete millones cuatrocientos cuarenta mil trescientos nueve
eCl@ss 8.0	Veintisiete millones cuatrocientos cuarenta mil trescientos nueve
eCl@ss 9.0	Veintisiete millones cuatrocientos cuarenta mil trescientos nueve
