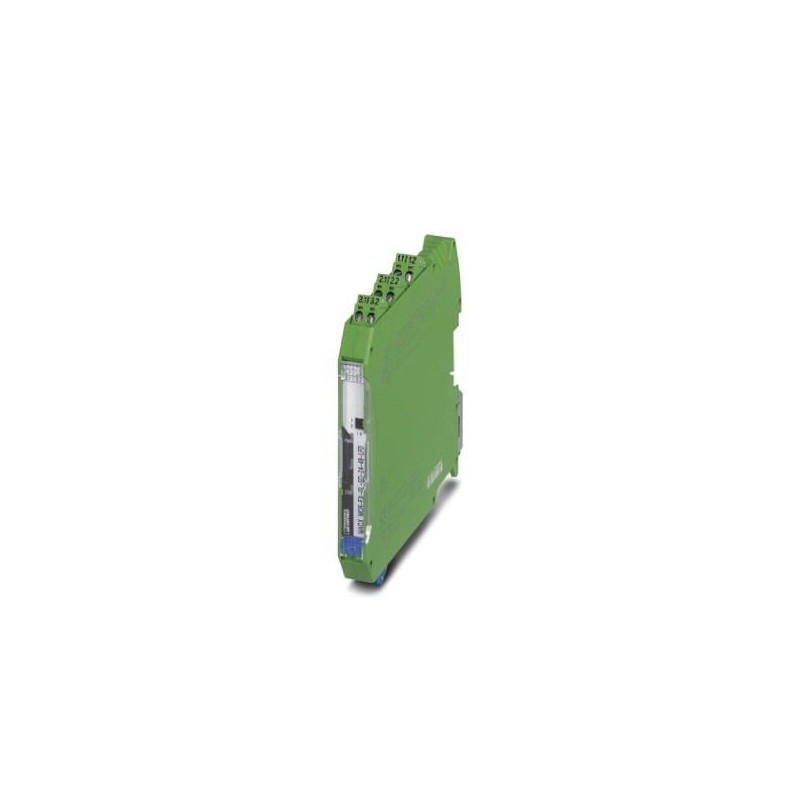

MACX MCR-EX-SL-SD-24-48-LFD 2906155 PHOENIX CONTACT Bloque de control de válvulas Ex i para activar válvulas.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MACX MCR-EX-SL-SD-24-48-LFD 2906155 PHOENIX CONTACT Bloque de control de válvulas Ex i para activar válvulas..

MACX MCR-EX-SL-SD-24-48-LFD

2906155

PHOENIX_CONTACT

Bloque de control de válvulas Ex i para activar válvulas magnéticas Ex i en la zona Ex, entrada lógica, tensión de marcha en vacío 24,3 V, limitación de corriente a 48 mA, transparencia de defecto de línea y con salida de señalización de errores hasta SIL 3 según IEC 61508; conexión por tornillo.

Más detalles


Sensores > Amplificador de aislamiento

Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $445.44
Precio unitario: $445.44
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos mercantiles

Clave de pedido2906155
Unidad de embalaje1 pcs
Clave de ventaCK3142 -
Página del catálogoPágina 161 (C_5_2017)
EAN4055626041490
Peso por unidad (sin incluir el embalaje)155,600 g
Número de tarifa arancelaria85437090
País de origenDE (Alemania)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Medidas

Anchura12,5 mm
Altura112,5 mm
Profundidad114,5 mm

Condiciones ambientales

Temperatura ambiente (servicio)-20 °C ... 60 °C (Posición de montaje discrecional)
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 80 °C
Máx. Altura de fijación≤ 2000 m
Humedad de aire admisible (servicio)10 % ... 95 % (sin condensación)
Inmun. interf.EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones.
Índice de protecciónIP20

Datos de entrada

Entrada de señalesEntrada de señales

Datos de salida

Curva característica de salida: Resistencia de salida≥ 297 Ω (Resistencia interior Ri)
Tiempo de reacción< 30 ms

Alimentación

Tensión nominal de alimentación24 V DC
Tensión de alimentación19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %)
Disipación< 1,62 W

Datos de conexión

Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.14
Longitud a desaislar7 mm
Tipo de conexiónConexión por tornillo
Par de apriete mín.0,5 Nm
Par de apriete máx.0,6 Nm

Generalidades

Número de canales1
Indicación de estadoLED verde (tensión de alimentación)
LED amarillo (estado de conexión)
LED rojo (error de línea)
Clase de combustibilidad según UL 94V0
Grado de polución2
Categoría de sobretensionesII
Compatibilidad electromagnéticaConformidad con la directiva CEM
Emisión de interferenciasEN 61000-6-4
Material carcasaPA 6.6-FR
Colorverde
DenominaciónSalida/entrada, salida de señalización de errores
Separación galvánica375 V (Valor de pico según EN 60079-11)
300 Veff(Tensión de aislamiento de dimensionamiento (categoría de sobretensiones II; grado de suciedad 2, separación segura según EN 61010-1))
2,5 kV (50 Hz, 1 min., tensión de prueba)
DenominaciónSalida/alimentación, conector T
Separación galvánica375 V (Valor de pico según EN 60079-11)
300 Veff(Tensión de aislamiento de dimensionamiento (categoría de sobretensiones II; grado de suciedad 2, separación segura según EN 61010-1))
2,5 kV (50 Hz, 1 min., tensión de prueba)
DenominaciónEntrada/salida de señalización de errores/alimentación
Separación galvánica1,5 kV (50 Hz, 1 min., tensión de prueba)
ConformidadConformidad CE, adicionalmente EN 61326
ATEX II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3(1) G Ex nA [ia Ga] IIC T4 Gc X
IECEx[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA [ia Ga] IIC T4 Gc
UL, EE.UU. / CanadáUL 61010 Listed
SIL3

Datos técnicos de seguridad

Inductancia interna máx. Lidespreciable
Capacidad interna máx. Ci11 nF
Tensión máx. de salida Uo27,06 V
Corriente máx. de salida Io91,11 mA
Potencia máx. de salida Po616 mW
GrupoIIC
Inductancia externa máx. Lo3,5 mH
Capacidad externa máx. Co78 nF
GrupoIIB
Inductancia externa máx. Lo15 mH
Capacidad externa máx. Co686 nF
GrupoIIA
Inductancia externa máx. Lo32 mH
Capacidad externa máx. Co2290 nF
Tensión máxima en materia de seguridad Um253 V AC/DC

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva CEM
Emisión de interferenciasEN 61000-6-4
Clase de combustibilidad según UL 94V0
ConformidadConformidad CE, adicionalmente EN 61326
ATEX II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3(1) G Ex nA [ia Ga] IIC T4 Gc X
IECEx[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA [ia Ga] IIC T4 Gc
UL, EE.UU. / CanadáUL 61010 Listed
Temperatura DNV GLB
Humedad DNV GLB
Vibración DNV GLA
DNV GL-EMCA
Carcasa DNV GLRequired protection according to the Rules shall be provided upon installation on board
GrupoIIC
IIB
IIA

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones


ETIM for 2906155 Sensores (EC002653)
Característica Valor
Tipo de corriente de alimentación (EF001469) Otros
Voltaje de suministro de CC nominal (EF007078) 19.2 V
Número de rangos de entrada -60 mV ... +60 mV (EF006927) 0
Número de rangos de entrada -100 mV ... +100 mV (EF006912) 0
Número de rangos de entrada -300 mV ... +300 mV (EF006920) 0
Número de rangos de entrada -500 mV ... +500 mV (EF006926) 0
Número de rangos de entrada -1 V ... +1 V (EF006906) 0
Número de rangos de entrada -2 V ... +2 V (EF006913) 0
Número de rangos de entrada -2,5 V ... +2,5 V (EF006915) 0
Número de rangos de entrada -5 V ... +5 V (EF006923) 0
Número de rangos de entrada -10 V ... +10 V (EF006909) 0
Número de rangos de entrada -20 V ... +20 V (EF006917) 0
Número de rangos de entrada 0 mV ... 60 mV (EF006905) 0
Número de rangos de entrada 0 mV ... 100 mV (EF006893) 0
Número de rangos de entrada 0 mV ... 200 mV (EF006898) 0
Número de rangos de entrada 0 mV ... 300 mV (EF006901) 0
Número de rangos de entrada 0 mV ... 500 mV (EF006904) 0
Número de rangos de entrada 0 V ... 1 V (EF006890) 0
Número de rangos de entrada 0 V ... 2 V (EF006894) 0
Número de rangos de entrada 0 V ... 2,5 V (EF006895) 0
Número de rangos de entrada 0 V ... 5 V (EF006903) 0
Número de rangos de entrada 0 V ... 10 V (EF006892) 0
Número de rangos de entrada 0 V ... 20 V (EF006897) 0
Número de rangos de entrada 0 V ... 24 V (EF006899) 0
Número de rangos de entrada 0 V ... 30 V (EF006900) 0
Número de rangos de entrada 1 V ... 5 V (EF006907) 0
Número de rangos de entrada 2 V ... 10 V (EF006914) 0
Número de rangos de entrada +5 V ... -5 V (EF006889) 0
Número de rangos de entrada +10 V ... -10 V (EF006888) 0
Número de rangos de entrada 5 V ... 0 V (EF006924) 0
Número de rangos de entrada 5 V ... 1 V (EF006925) 0
Número de rangos de entrada 10 V ... 0 V (EF006910) 0
Número de rangos de entrada 10 V ... 2 V (EF006911) 0
Número de rangos de entrada 0 mA ... 5 mA (EF006902) 0
Número de rangos de entrada 0 mA ... 10 mA (EF006891) 0
Número de rangos de entrada 0 mA ... 20 mA (EF006896) 0
Número de rangos de entrada 4 mA ... 20 mA (EF006921) 0
Número de rangos de entrada -5 mA ... +5 mA (EF006922) 0
Número de rangos de entrada -10 mA ... +10 mA (EF006908) 0
Número de rangos de entrada -20 mA ... +20 mA (EF006916) 0
Número de rangos de entrada 20 mA ... 0 mA (EF006918) 0
Número de rangos de entrada 20 mA ... 4 mA (EF006919) 0
Número de rangos de salida -60 mA ... +60 mV (EF006880) 0
Número de rangos de salida -100 mA ... +100 mV (EF006865) 0
Número de rangos de salida -300 mA ... +300 mV (EF006873) 0
Número de rangos de salida -500 mA ... +500 mV (EF006879) 0
Número de rangos de salida -1 V ... +1 V (EF006859) 0
Número de rangos de salida -2 V ... +2 V (EF006866) 0
Número de rangos de salida -2,5 V ... +2,5 V (EF006868) 0
Número de rangos de salida -5 V ... +5 V (EF006876) 0
Número de rangos de salida -10 V ... +10 V (EF006862) 0
Número de rangos de salida -20 V ... +20 V (EF006870) 0
Número de rangos de salida 0 mA ... 60 mV (EF006858) 0
Número de rangos de salida 0 mA ... 100 mV (EF006846) 0
Número de rangos de salida 0 mA ... 200 mV (EF006851) 0
Número de rangos de salida 0 mA ... 300 mV (EF006854) 0
Número de rangos de salida 0 mA ... 500 mV (EF006857) 0
Número de rangos de salida 0 V ... 1 V (EF006843) 0
Número de rangos de salida 0 V ... 2 V (EF006847) 0
Número de rangos de salida 0 V ... 2,5 V (EF006848) 0
Número de rangos de salida 0 V ... 5 V (EF006856) 0
Número de rangos de salida 0 V ... 10 V (EF006845) 0
Número de rangos de salida 0 V ... 20 V (EF006850) 0
Número de rangos de salida 0 V ... 24 V (EF006852) 0
Número de rangos de salida 0 V ... 30 V (EF006853) 0
Número de rangos de salida 1 V ... 5 V (EF006860) 0
Número de rangos de salida 2 V ... 10 V (EF006867) 0
Número de rangos de salida +5 V ... -5 V (EF006842) 0
Número de rangos de salida +10 V ... -10 V (EF006841) 0
Número de rangos de salida 5 V ... 0 V (EF006877) 0
Número de rangos de salida 5 V ... 1 V (EF006878) 0
Número de rangos de salida 10 V ... 0 V (EF006863) 0
Número de rangos de salida 10 V ... 2 V (EF006864) 0
Número de rangos de salida 0 mA ... 5 mA (EF006855) 0
Número de rangos de salida 0 mA ... 10 mA (EF006844) 0
Número de rangos de salida 0 mA ... 20 mA (EF006849) 0
Número de rangos de salida 4 mA ... 20 mA (EF006874) 0
Número de rangos de salida -5 mA ... +5 mA (EF006875) 0
Número de rangos de salida -10 mA ... +10 mA (EF006861) 0
Número de rangos de salida -20 mA ... +20 mA (EF006869) 0
Número de rangos de salida 20 mA ... 0 mA (EF006871) 0
Número de rangos de salida 20 mA ... 4 mA (EF006872) 0
Número de canales (EF000259) 1
Salida de mensaje de fallo (EF007499) No
Intrínsecamente seguro según EN 60947-5-6 NAMUR (EF007112) No
Altura (EF000040) 112.5 mm
Anchura (EF000008) 12.5 mm
Profundidad (EF000049) 113.7 mm
Temperatura de operatividad (EF002393) -20 °C
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Método de montaje (EF000003) Carril de montaje rápido
Grado de protección (IP) (EF005474) IP20
