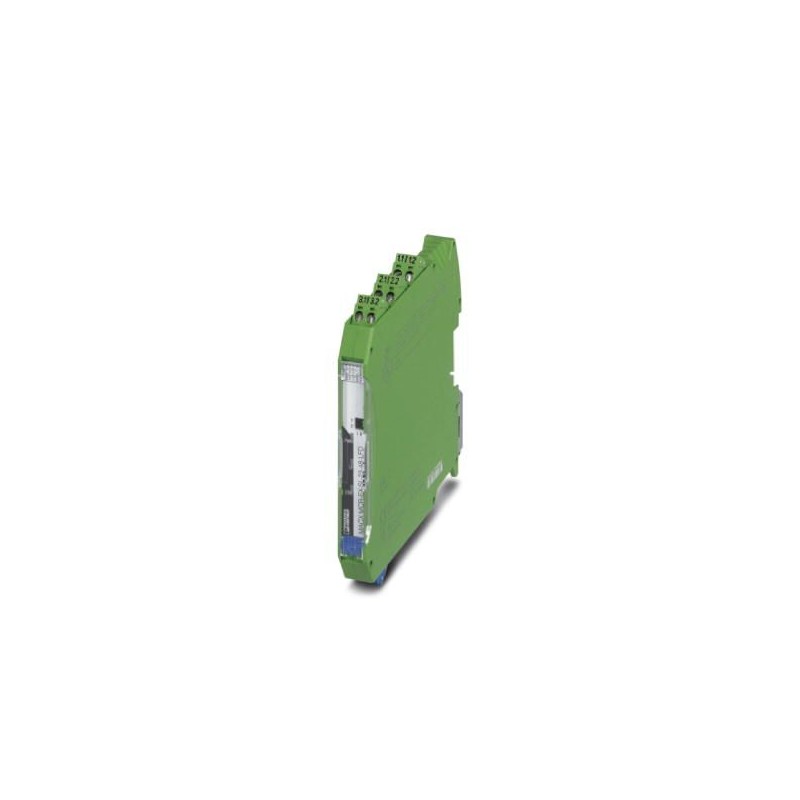

MACX MCR-EX-SL-SD-23-48-LFD
2924867
PHOENIX_CONTACT
1
Bloque de control de válvulas Ex i para activar válvulas magnéticas Ex i en la zona Ex, entrada lógica, tensión de marcha en vacío 22,6 V, limitación de corriente a 48 mA, transparencia de defecto de línea y con salida de señalización de errores hasta SIL 3 según IEC 61508; conexión por tornillo
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2924867 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CK3142 - |
Página del catálogo | Página 159 (C_5_2017) |
EAN | 4046356635172 |
Peso por unidad (sin incluir el embalaje) | 100,000 g |
Número de tarifa arancelaria | 85437090 |
País de origen | DE (Alemania) |
Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
---|
Temperatura ambiente (servicio) | -20 °C ... 60 °C (Posición de montaje discrecional) |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
Máx. Altura de fijación | ≤ 2000 m |
Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
Inmun. interf. | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
Índice de protección | IP20 |
Curva característica de salida: Resistencia de salida | ≥ 269,3 Ω (Resistencia interior Ri) |
---|---|
Tiempo de reacción | < 30 ms |
Tensión nominal de alimentación | 24 V DC |
---|---|
Tensión de alimentación | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
Disipación | < 1,8 W |
Sección de conductor rígido mín. | 0,2 mm² |
---|---|
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 14 |
Longitud a desaislar | 7 mm |
Rosca de tornillo | M3 |
Tipo de conexión | Conexión por tornillo |
Par de apriete mín. | 0,5 Nm |
Par de apriete máx. | 0,6 Nm |
Indicación de estado | LED verde (tensión de alimentación) |
---|---|
LED amarillo (estado de conexión) | |
LED rojo (error de línea) | |
Clase de combustibilidad según UL 94 | V0 |
Grado de polución | 2 |
Categoría de sobretensiones | II |
Compatibilidad electromagnética | Conformidad con la directiva CEM |
Emisión de interferencias | EN 61000-6-4 |
Material carcasa | PA 6.6-FR |
Color | verde |
Denominación | Salida/entrada, salida de señalización de errores |
Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
300 Veff(Tensión de aislamiento de dimensionamiento (categoría de sobretensiones II; grado de suciedad 2, separación segura según EN 61010-1)) | |
2,5 kV (50 Hz, 1 min., tensión de prueba) | |
Denominación | Salida/alimentación, conector T |
Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
300 Veff(Tensión de aislamiento de dimensionamiento (categoría de sobretensiones II; grado de suciedad 2, separación segura según EN 61010-1)) | |
2,5 kV (50 Hz, 1 min., tensión de prueba) | |
Denominación | Entrada/salida de señalización de errores/alimentación |
Separación galvánica | 1,5 kV (50 Hz, 1 min., tensión de prueba) |
Conformidad | Conformidad CE, adicionalmente EN 61326 |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3(1) G Ex nA [ia Ga] IIC T4 Gc X | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA [ia Ga] IIC T4 Gc | |
UL, EE.UU. / Canadá | UL 61010 Listed |
SIL | 3 |
Inductancia interna máx. Li | despreciable |
---|---|
Capacidad interna máx. Ci | 11 nF |
Tensión máx. de salida Uo | 25,3 V |
Corriente máx. de salida Io | 94 mA |
Potencia máx. de salida Po | 595 mW |
Grupo | IIC |
Inductancia externa máx. Lo | 3 mH |
Capacidad externa máx. Co | 95 nF |
Grupo | IIB |
Inductancia externa máx. Lo | 12 mH |
Capacidad externa máx. Co | 810 nF |
Grupo | IIA |
Inductancia externa máx. Lo | 24 mH |
Capacidad externa máx. Co | 2750 nF |
Tensión máxima en materia de seguridad Um | 253 V AC/DC |
Compatibilidad electromagnética | Conformidad con la directiva CEM |
---|---|
Emisión de interferencias | EN 61000-6-4 |
Clase de combustibilidad según UL 94 | V0 |
Conformidad | Conformidad CE, adicionalmente EN 61326 |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3(1) G Ex nA [ia Ga] IIC T4 Gc X | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA [ia Ga] IIC T4 Gc | |
UL, EE.UU. / Canadá | UL 61010 Listed |
Temperatura DNV GL | B |
Humedad DNV GL | B |
Vibración DNV GL | A |
DNV GL-EMC | A |
Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Grupo | IIC |
IIB | |
IIA |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
