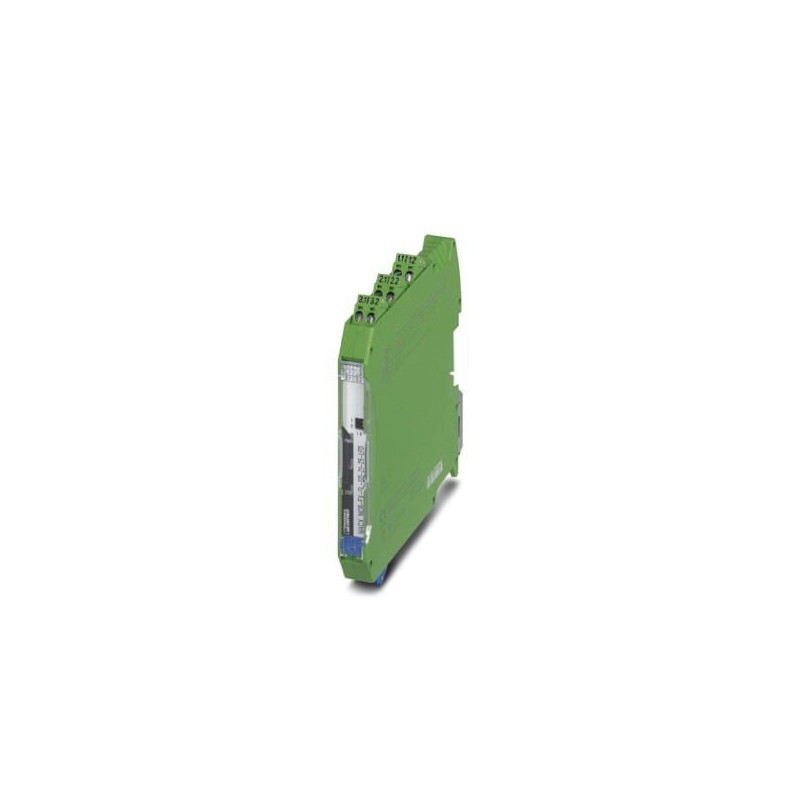

MACX MCR-EX-SL-SD-21-25-LFD 2905669 PHOENIX CONTACT Componente para mando de válvula
MACX MCR-EX-SL-SD-21-25-LFD
2905669
PHOENIX_CONTACT
Bloque de control de válvulas Ex i para activar válvulas magnéticas Ex i en la zona Ex, entrada lógica, tensión de marcha en vacío 21,1 V, limitación de corriente a 25,1 mA, transparencia de defecto de línea y con salida de señalización de errores hasta SIL 3 según IEC 61508; conexión por tornillo.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2905669 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK3142 - |
| Página del catálogo | Página 160 (C_5_2017) |
| EAN | 4046356985079 |
| Peso por unidad (sin incluir el embalaje) | 155,600 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (Posición de montaje discrecional) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Máx. Altura de fijación | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Inmun. interf. | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Índice de protección | IP20 |
Datos de salida
| Curva característica de salida: Resistencia de salida | ≥ 641 Ω (Resistencia interior Ri) |
|---|---|
| Tiempo de reacción | < 30 ms |
Alimentación
| Tensión nominal de alimentación | 24 V DC |
|---|---|
| Tensión de alimentación | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Disipación | < 0,8 W |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Longitud a desaislar | 7 mm |
| Tipo de conexión | Conexión por tornillo |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Generalidades
| Número de canales | 1 |
|---|---|
| Indicación de estado | LED verde (tensión de alimentación) |
| LED amarillo (estado de conexión) | |
| LED rojo (error de línea) | |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Material carcasa | PA 6.6-FR |
| Color | verde |
| Denominación | Salida/entrada, salida de señalización de errores |
| Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
| 300 Veff(Tensión de aislamiento de dimensionamiento (categoría de sobretensiones II; grado de suciedad 2, separación segura según EN 61010-1)) | |
| 2,5 kV (50 Hz, 1 min., tensión de prueba) | |
| Denominación | Salida/alimentación, conector T |
| Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
| 300 Veff(Tensión de aislamiento de dimensionamiento (categoría de sobretensiones II; grado de suciedad 2, separación segura según EN 61010-1)) | |
| 2,5 kV (50 Hz, 1 min., tensión de prueba) | |
| Denominación | Entrada/salida de señalización de errores/alimentación |
| Separación galvánica | 1,5 kV (50 Hz, 1 min., tensión de prueba) |
| Conformidad | Conformidad CE, adicionalmente EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| UL, EE.UU. / Canadá | UL 61010 Listed |
| SIL | 3 |
Datos técnicos de seguridad
| Inductancia interna máx. Li | despreciable |
|---|---|
| Capacidad interna máx. Ci | 11 nF |
| Tensión máx. de salida Uo | 23,98 V |
| Corriente máx. de salida Io | 37,4 mA |
| Potencia máx. de salida Po | 224 mW |
| Grupo | IIC |
| Inductancia externa máx. Lo | 22 mH |
| Capacidad externa máx. Co | 110 nF |
| Grupo | IIB |
| Inductancia externa máx. Lo | 100 mH |
| Capacidad externa máx. Co | 910 nF |
| Grupo | IIA |
| Inductancia externa máx. Lo | 200 mH |
| Capacidad externa máx. Co | 3330 nF |
| Tensión máxima en materia de seguridad Um | 253 V AC/DC |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Clase de combustibilidad según UL 94 | V0 |
| Conformidad | Conformidad CE, adicionalmente EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| UL, EE.UU. / Canadá | UL 61010 Listed |
| Temperatura DNV GL | B |
| Humedad DNV GL | B |
| Vibración DNV GL | A |
| DNV GL-EMC | A |
| Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Grupo | IIC |
| IIB | |
| IIA |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
