M23-12S2N1280DUS
1543942
PHOENIX_CONTACT
1

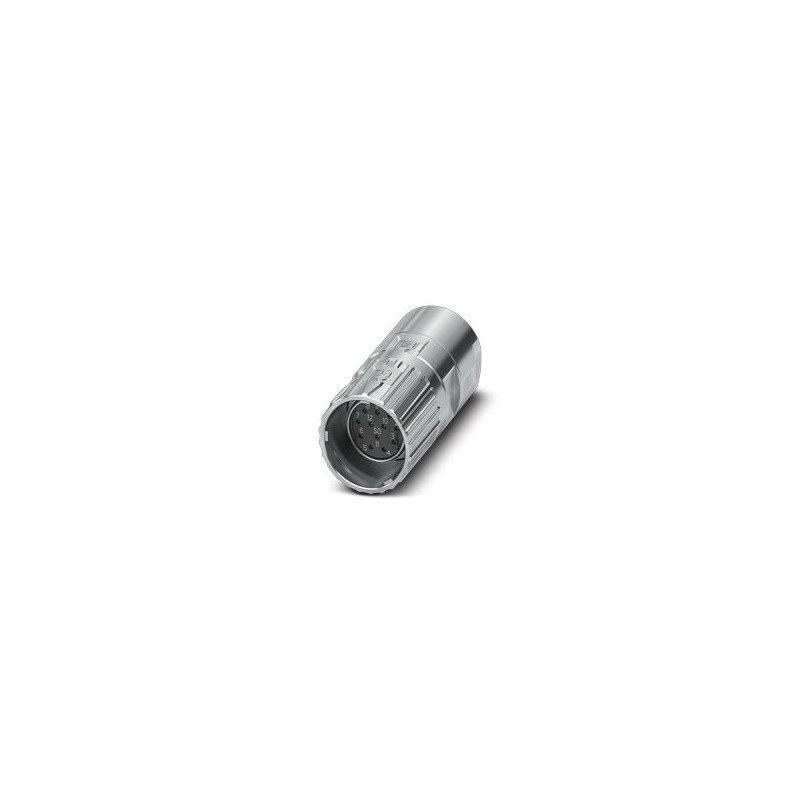

M23, Conector para cables, M23 PRO, recto, apantallado: sí, Bloqueo rápido ONECLICK, Nº de polos: 12, Sentido de giro: Movimiento contrario, tipo de contacto: Hembra, Conexión por soldadura, rango de diámetro de cable: 3 mm ... 15 mm, codificación:N, El artículo no contiene plomo según la directiva RoHS II sin la excepción 6c (Pb< 0,1 %)
Conexión dispositivos de campo
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Generalidades | Observe la curva derating. |
Indicación de seguridad | |
Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
• ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
• ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
• Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
• En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
• Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
• Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
• El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
• Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
• Compruebe que la tierra funcional o de protección esté correctamente conectada. | |
• Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
• Utilice únicamente la herramienta que recomienda Phoenix Contact | |
• Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products. | |
• Utilice los conectores solo completamente enchufados y bloqueados. | |
• Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
• Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo. | |
• El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). |
Tipo de producto | Conector circular (lado del cable) |
Conexión 1 | |
Construcción cabecera | Hembra de conexión |
Cuerpo aislante | |
Codificación | N |
Material Cuerpo aislante | PA 6.6 |
Material contacto | CuZn |
Material superficie del contacto | Ni/Au |
Tipo de conexión | Conexión por soldadura |
Tipo de conmutación del contacto | Hembra |
Aplicación | Señal |
Número de polos | 12 |
Sentido de giro | Movimiento contrario |
Cara de enchufe | 12 |
Diámetro de contactoContactos de señales | 1 mm |
Sección de hilo trenzadoContactos de señalesmin. | 0,08 mm² |
Sección de hilo trenzadoContactos de señalesmáx. | 1 mm² |
Corriente nominal por contacto de señal | 8 A |
Observación | en caso de sección de conexión máx. |
Tensión nominal Contacto de aviso | 150 V |
Tensión transitoria de dimensionamiento | 2,5 kV |
Categoría de sobretensiones | III |
Grado de polución | 3 |
Altura de montaje | 2000 m |
Carcasa | |
Material carcasa | GD-Zn |
Tipo de bloqueo | Bloqueo rápido ONECLICK |
Prensaestopas Pg | sin |
Índice de protección (insertado) | IP66 / IP68 (2m / 24h) / IP69K |
Tipo de rosca | M23 |
Junta | |
Diámetro exterior del cable | 3 mm ... 15 mm (Anillo obturador universal) |
Material junta | FKM |
Condiciones ambientales | |
Temperatura ambiente (servicio) | -40 °C ... 105 °C (véase derating) |
Altitud | 2000 m |
Temperatura permanente | 125 °C (DIN EN 60512-9-2 / 1000 h) |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
